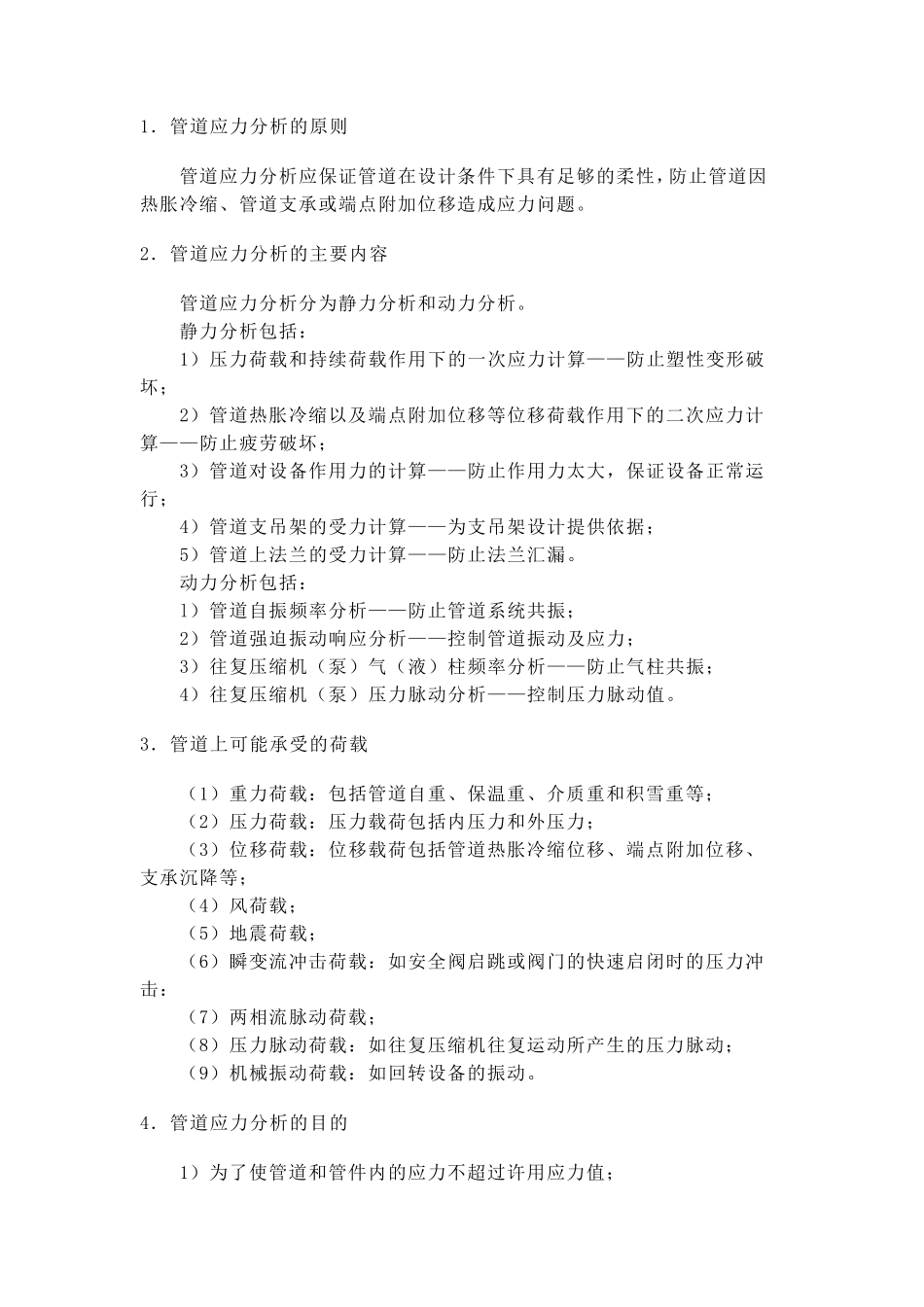

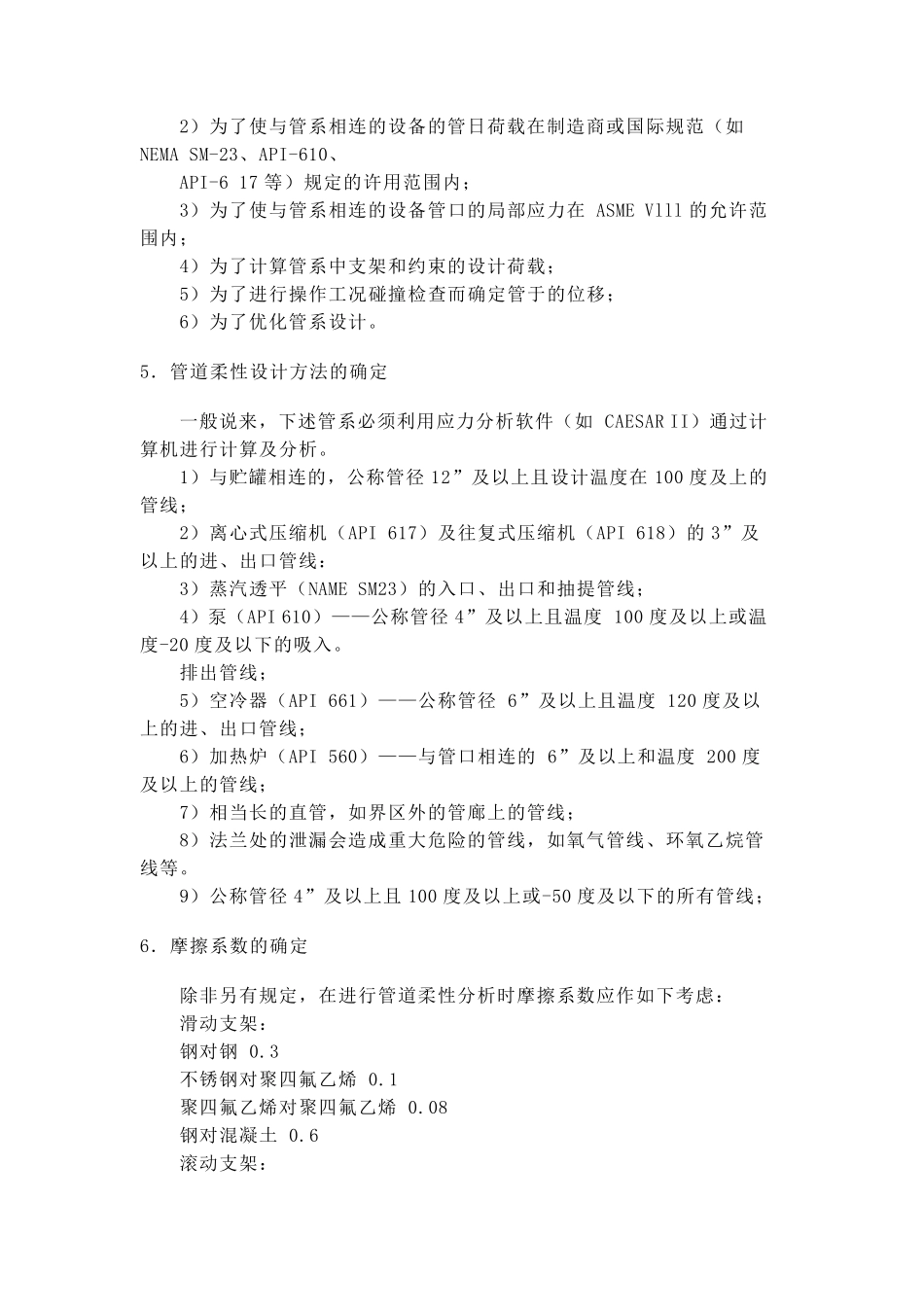

1．管道应力分析的原则 管道应力分析应保证管道在设计条件下具有足够的柔性，防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题。 2．管道应力分析的主要内容 管道应力分析分为静力分析和动力分析。 静力分析包括： 1）压力荷载和持续荷载作用下的一次应力计算——防止塑性变形破坏； 2）管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算——防止疲劳破坏； 3）管道对设备作用力的计算——防止作用力太大，保证设备正常运行； 4）管道支吊架的受力计算——为支吊架设计提供依据； 5）管道上法兰的受力计算——防止法兰汇漏。 动力分析包括： l）管道自振频率分析——防止管道系统共振； 2）管道强迫振动响应分析——控制管道振动及应力； 3）往复压缩机（泵）气（液）柱频率分析——防止气柱共振； 4）往复压缩机（泵）压力脉动分析——控制压力脉动值。 3．管道上可能承受的荷载 （1）重力荷载：包括管道自重、保温重、介质重和积雪重等； （2）压力荷载：压力载荷包括内压力和外压力； （3）位移荷载：位移载荷包括管道热胀冷缩位移、端点附加位移、支承沉降等； （4）风荷载； （5）地震荷载； （6）瞬变流冲击荷载：如安全阀启跳或阀门的快速启闭时的压力冲击： （7）两相流脉动荷载； （8）压力脉动荷载：如往复压缩机往复运动所产生的压力脉动； （9）机械振动荷载：如回转 设备的振动。 4．管道应力分析的目 的 1）为了 使 管道和管件内的应力不 超 过 许 用应力值； 2）为了使与管系相连的设备的管日荷载在制造商或国际规范（如 NEMA SM-23、API-610、 API-6 17 等）规定的许用范围内； 3）为了使与管系相连的设备管口的局部应力在 ASME Vlll 的允许范围内； 4）为了计算管系中支架和约束的设计荷载； 5）为了进行操作工况碰撞检查而确定管于的位移； 6）为了优化管系设计。 5．管道柔性设计方法的确定 一般说来，下述管系必须利用应力分析软件（如 CAESAR II）通过计算机进行计算及分析。 1）与贮罐相连的，公称管径12”及以上且设计温度在100 度及上的管线； 2）离心式压缩机（API 617）及往复式压缩机（API 618）的3”及以上的进、出口管线： 3）蒸汽透平（NAME SM23）的入口、出口和抽提管线； 4）泵（API 610）——公称管径4”及以上且温度 100 度及以上或温度-20 度及以下的吸入。 排出管线； 5）空冷器（API 661）——公称管径 6”及以上且...
