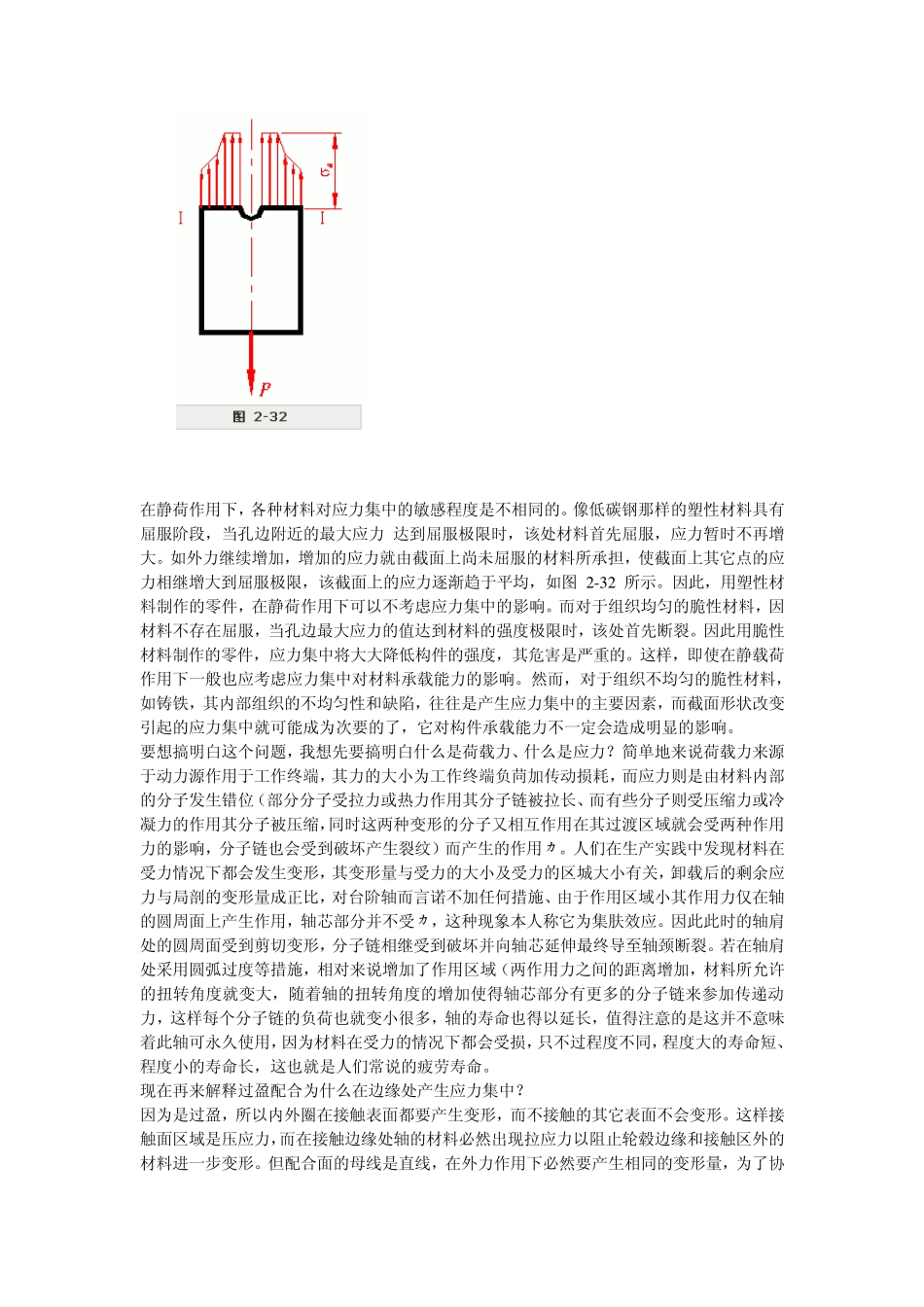

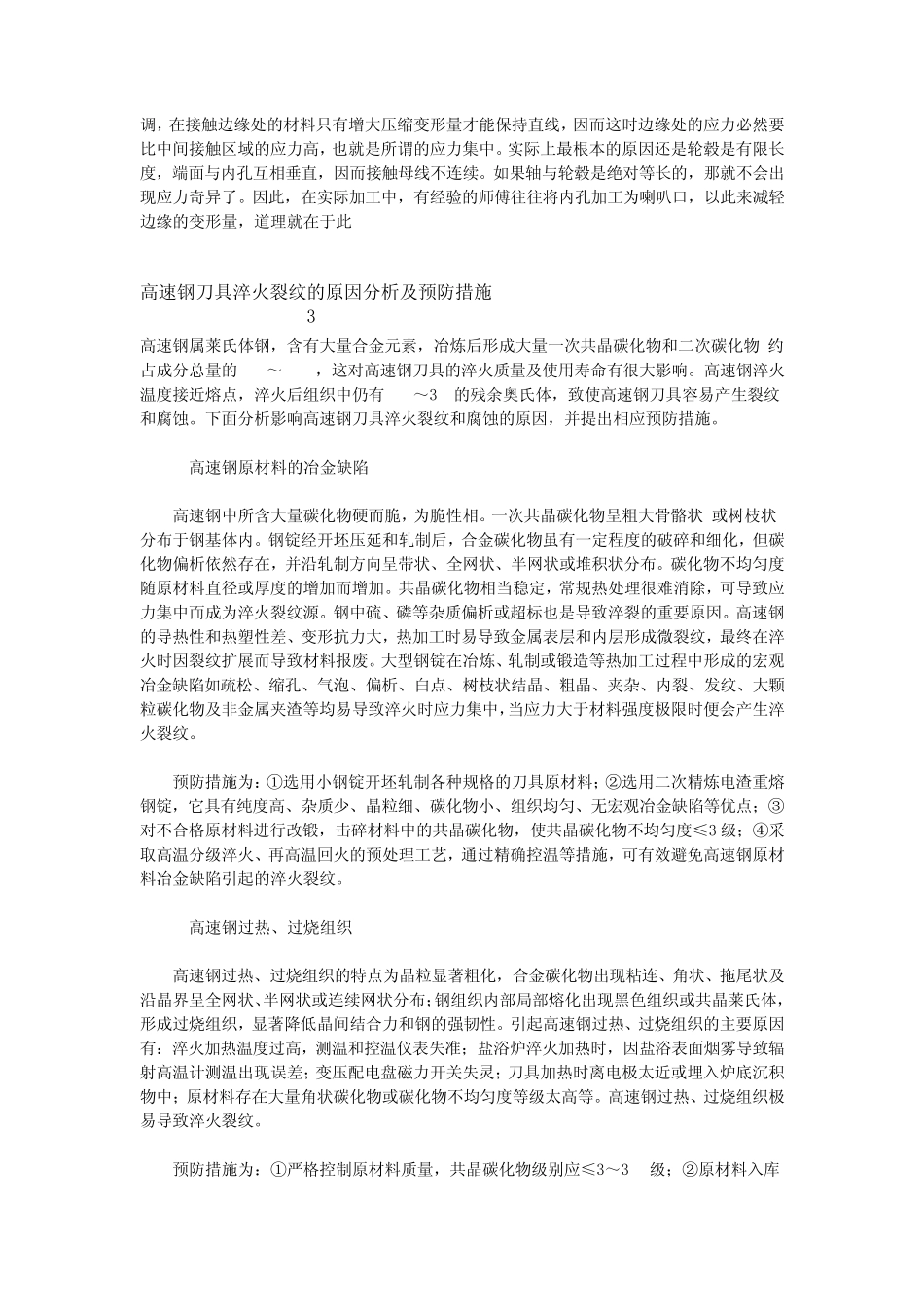

1 . 应力集中的现象及概念 材料在交变应力作用下发生的破坏称为疲劳破坏。通常材料承受的交变应力远小于其静载下的强度极限时，破坏就可能发生。另外材料会由于截面尺寸改变而引起应力的局部增大，这种现象称为应力集中。对于组织均匀的脆性材料，应力集中将大大降低构件的强度，这在构件的设计时应特别注意。 承受轴向拉伸、压缩的构件，只有在寓加力区域稍远且横截面尺寸又 无急剧变化的区域内，横截面上的应力才是均匀分布的。然而工程中由于实际需要，某些零件常有切口、切槽、螺纹等，因而使杆件上的横截面尺寸发生突然改变，这时，横截面上的应力不再均匀分布，这已为理论和试验所证实。 如图 2-31[a] 所示的带圆孔的板条，使其承受轴向拉伸。由试验结果可知 : 在圆孔附近的局部区域内，应力急剧增大，而在离开这一区域稍远处，应力迅速减小而趋于均匀 ( 图 2 — 31[b]) 。这种由于截面尺寸突然改变而引起的应力局部增大的现象称为应力集中。在 I — I 截面上，孔边最大应力 与同一截面上的平均应力 之比，用 表示 称为理论应力集中系数，它反映了应力集中的程度，是一个大于 1 的系数。而且试验结果还表明 : 截面尺寸改变愈剧烈，应力集中系数就愈大。因此，零件上应尽量避免带尖角的孔或槽，在阶梯杆截面的突变处要用圆弧过渡。 在静荷作用下，各种材料对应力集中的敏感程度是不相同的。像低碳钢那样的塑性材料具有屈服阶段，当孔边附近的最大应力 达到屈服极限时，该处材料首先屈服，应力暂时不再增大。如外力继续增加，增加的应力就由截面上尚未屈服的材料所承担，使截面上其它点的应力相继增大到屈服极限，该截面上的应力逐渐趋于平均，如图 2 -3 2 所示。因此，用塑性材料制作的零件，在静荷作用下可以不考虑应力集中的影响。而对于组织均匀的脆性材料，因材料不存在屈服，当孔边最大应力的值达到材料的强度极限时，该处首先断裂。因此用脆性材料制作的零件，应力集中将大大降低构件的强度，其危害是严重的。这样，即使在静载荷作用下一般也应考虑应力集中对材料承载能力的影响。然而，对于组织不均匀的脆性材料，如铸铁，其内部组织的不均匀性和缺陷，往往是产生应力集中的主要因素，而截面形状改变引起的应力集中就可能成为次要的了，它对构件承载能力不一定会造成明显的影响。 要想搞明白这个问题，我想先要搞明白什么是荷载力、什么是应力？简单地来说荷载力来源于动力源作用于工作终端，其力...
