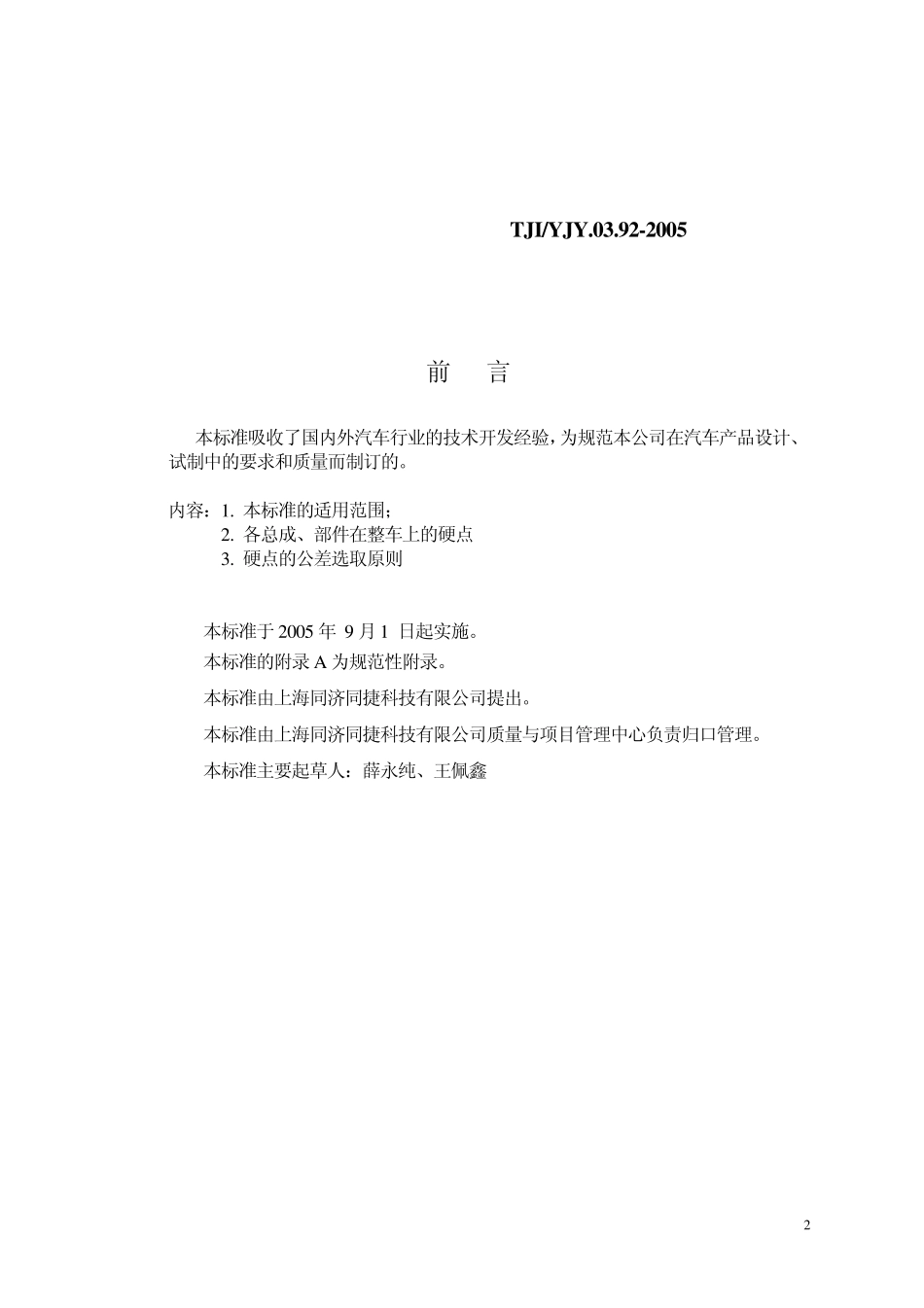

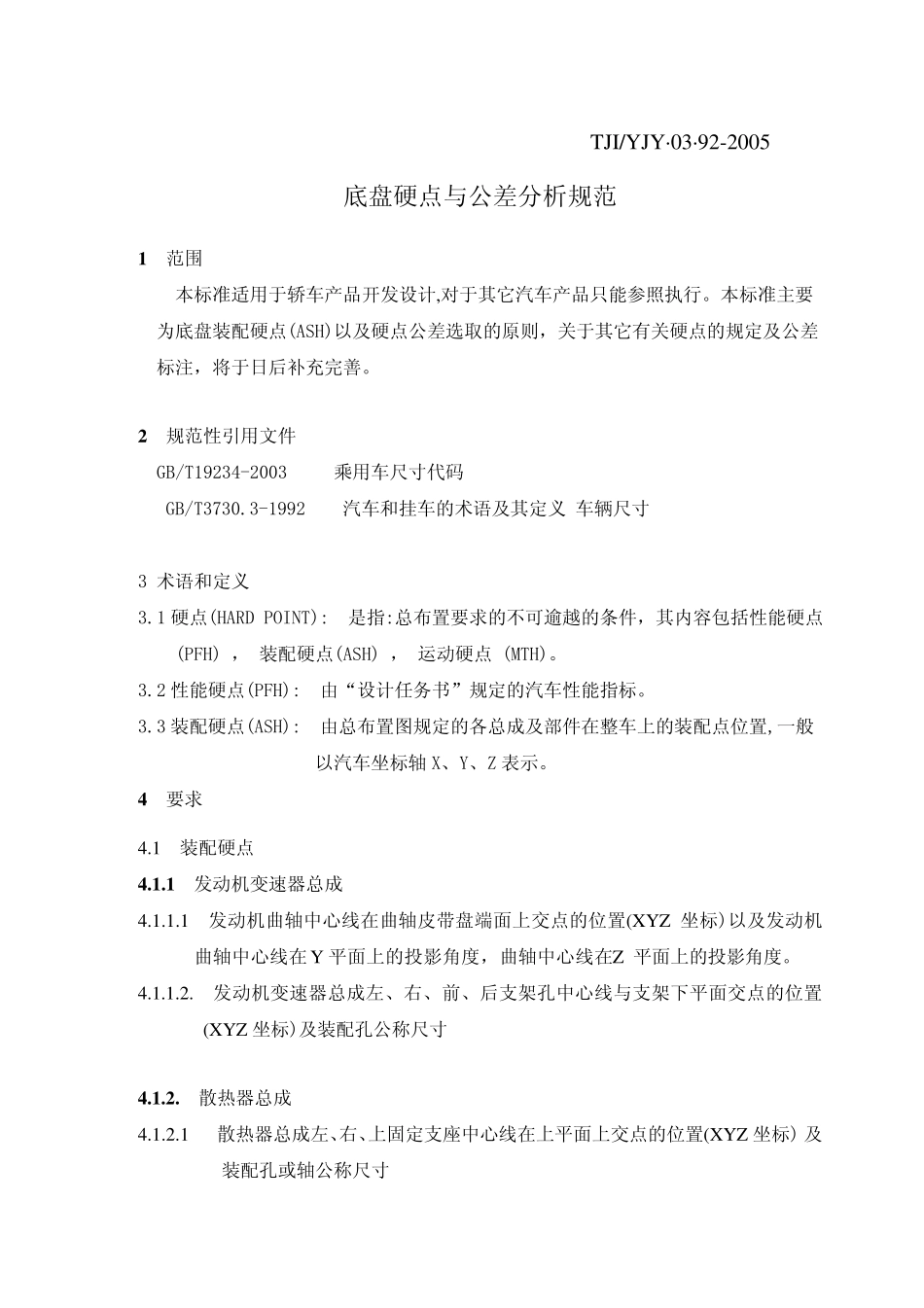

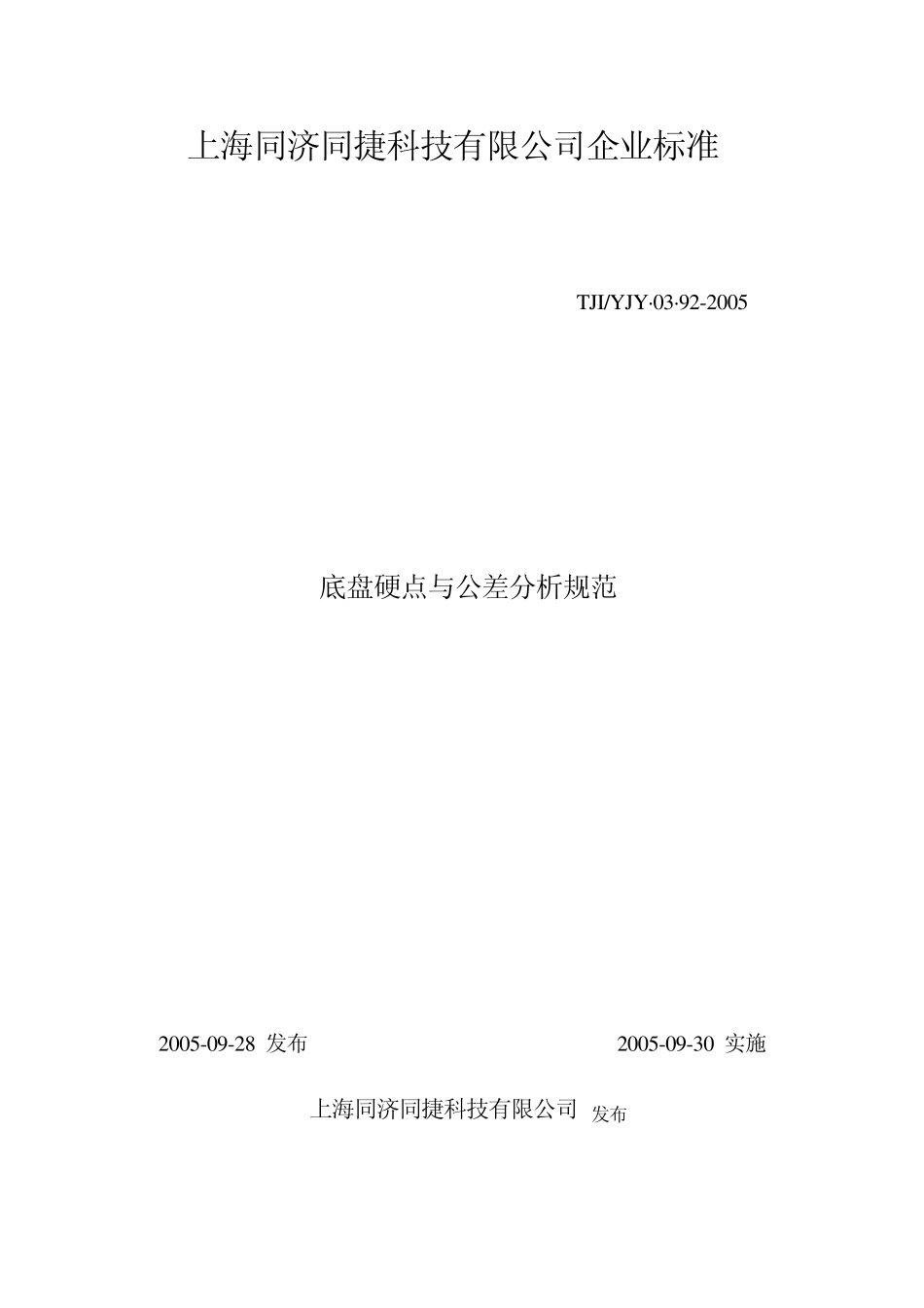

上海同济同捷科技有限公司企业标准 TJI/YJY·03·92-2005 底盘硬点与公差分析规范 2005-09-28 发布 2005-09-30 实施 上海同济同捷科技有限公司 发布 2 TJI/YJY.03.92-2005 前 言 本标准吸收了国内外汽车行业的技术开发经验，为规范本公司在汽车产品设计、试制中的要求和质量而制订的。 内容：1. 本标准的适用范围； 2. 各总成、部件在整车上的硬点 3. 硬点的公差选取原则 本标准于 2005 年 9 月 1 日起实施。 本标准的附录 A 为规范性附录。 本标准由上海同济同捷科技有限公司提出。 本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理。 本标准主要起草人：薛永纯、王佩鑫 TJI/YJY·03·92-2005 底盘硬点与公差分析规范 1 范围 本标准适用于轿车产品开发设计,对于其它汽车产品只能参照执行。本标准主要为底盘装配硬点(ASH)以及硬点公差选取的原则，关于其它有关硬点的规定及公差标注，将于日后补充完善。 2 规范性引用文件 GB/T19234-2003 乘用车尺寸代码 GB/T3730.3-1992 汽车和挂车的术语及其定义 车辆尺寸 3 术语和定义 3.1 硬点(HARD POINT): 是指:总布置要求的不可逾越的条件，其内容包括性能硬点 (PFH) ， 装配硬点(ASH) ， 运动硬点 (MTH)。 3.2 性能硬点(PFH): 由“设计任务书”规定的汽车性能指标。 3.3 装配硬点(ASH): 由总布置图规定的各总成及部件在整车上的装配点位置,一般以汽车坐标轴 X、Y、Z 表示。 4 要求 4.1 装配硬点 4 .1 .1 发动机变速器总成 4.1.1.1 发动机曲轴中心线在曲轴皮带盘端面上交点的位置(XYZ 坐标)以及发动机曲轴中心线在 Y 平面上的投影角度，曲轴中心线在Z 平面上的投影角度。 4.1.1.2. 发动机变速器总成左、右、前、后支架孔中心线与支架下平面交点的位置(XYZ 坐标)及装配孔公称尺寸 4 .1 .2 . 散热器总成 4.1.2.1 散热器总成左、右、上固定支座中心线在上平面上交点的位置(XYZ 坐标) 及装配孔或轴公称尺寸 TJI/YJY·03·92-2005 4 4.1.2.2 散热器总成左、右、下固定支座中心线在下平面上交点的位置(XYZ 坐标) 及装配螺孔或装配螺栓公称尺寸 4 .1 .3 油箱总成 4.1.3.1 油箱总成安装孔中心线或拉带固定孔中心线与孔所在位置上平面交点的位置(XYZ 坐标) 及装配孔公称尺寸 4 .1 .4 变速操纵机构总成 4.1.4.1 变速操纵机构安装孔中心线与孔所在位置下平面交点的位置(XYZ 坐标)及...
