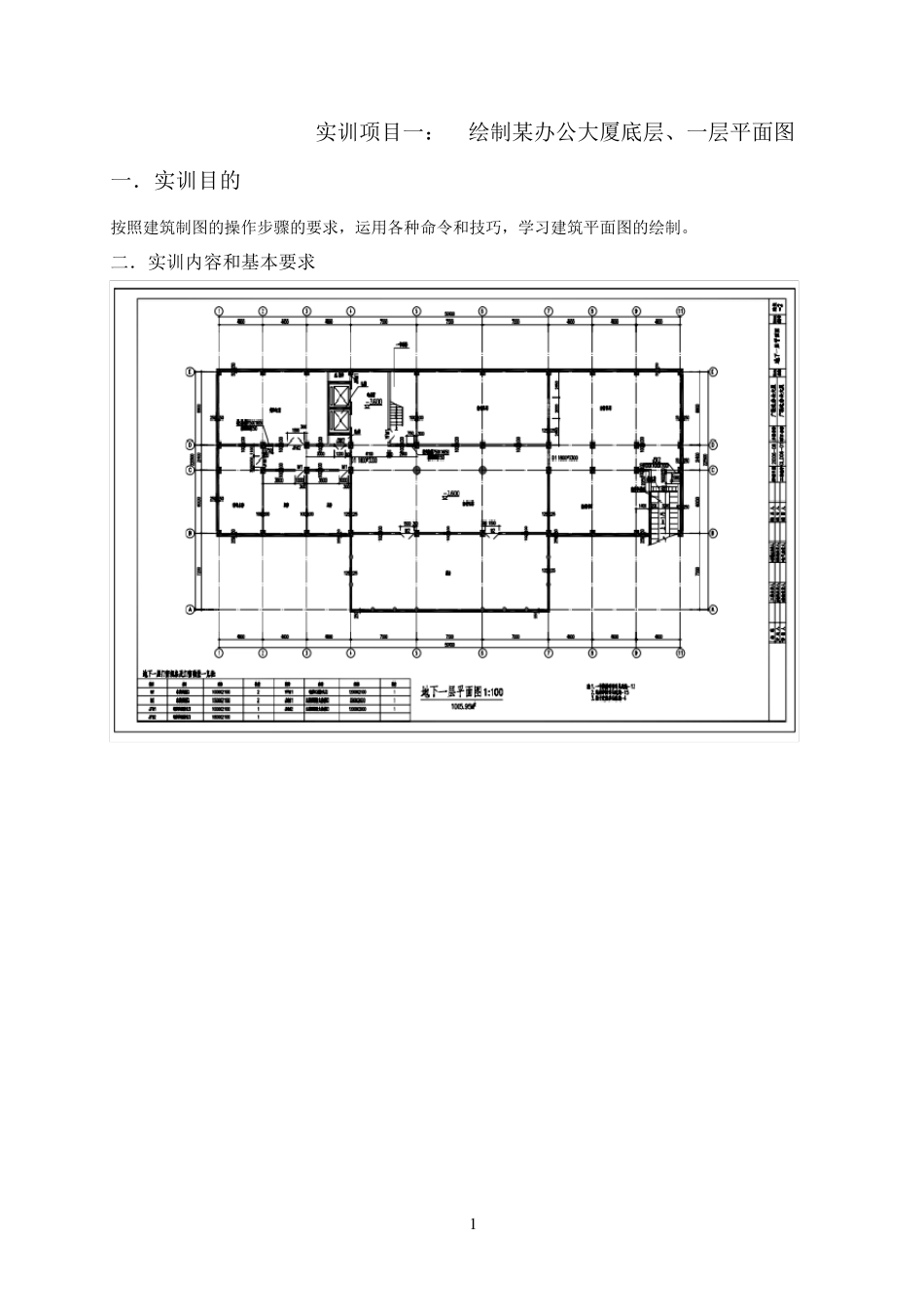

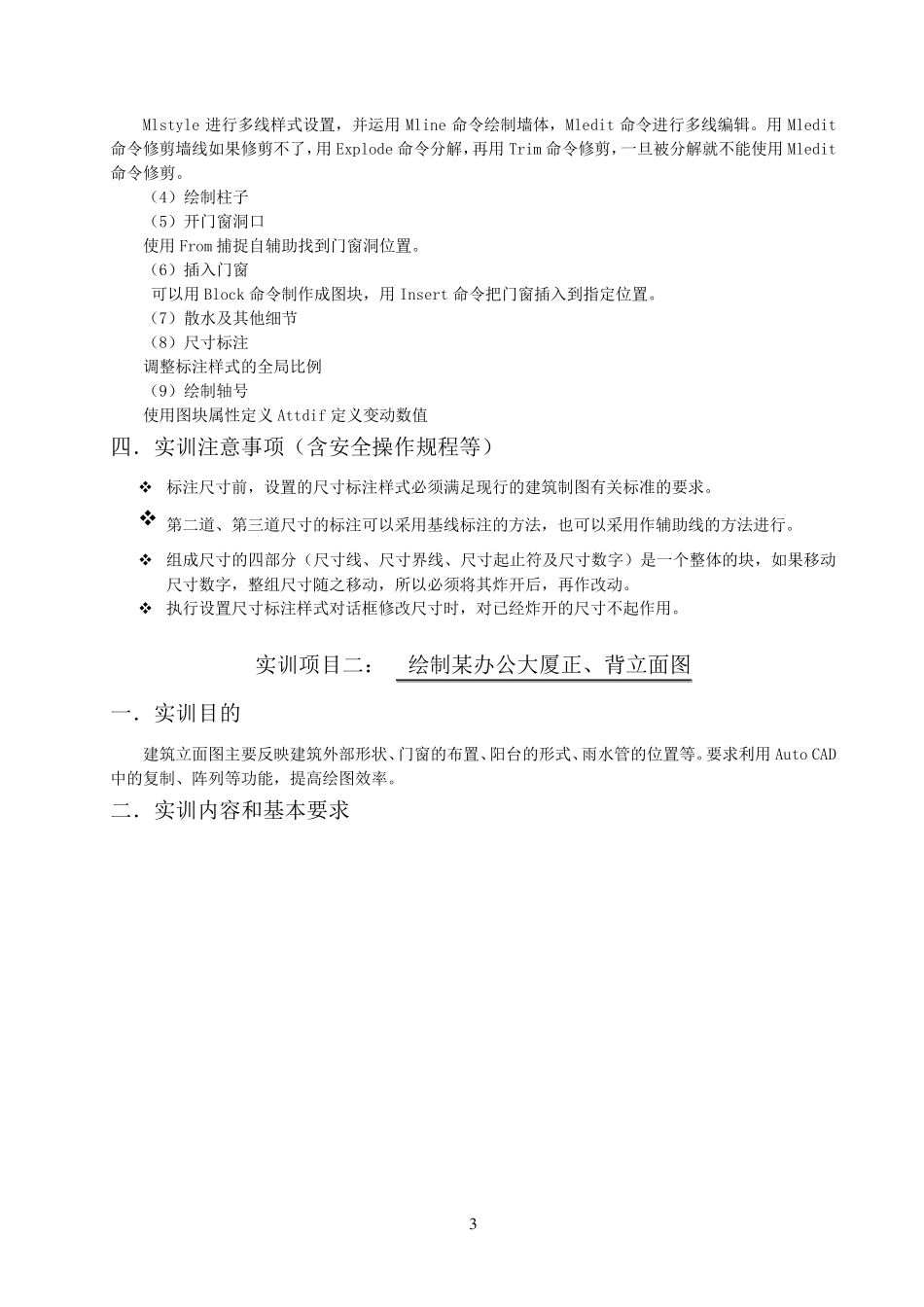

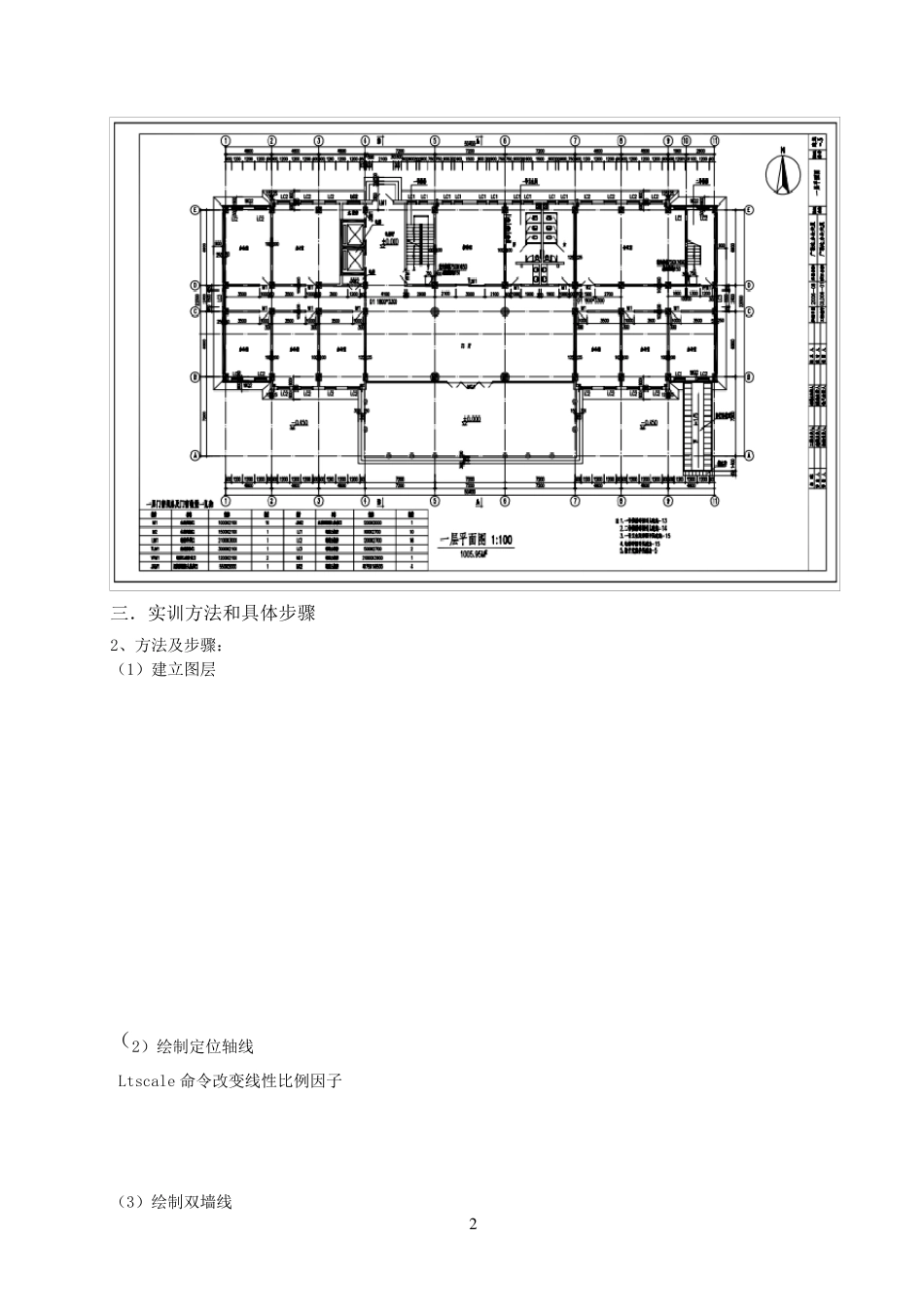

1 实训项目一： 绘制某办公大厦底层、一层平面图 一．实训目的 按照建筑制图的操作步骤的要求，运用各种命令和技巧，学习建筑平面图的绘制。 二．实训内容和基本要求 2 三．实训方法和具体步骤 2、方法及步骤： （1）建立图层 （2）绘制定位轴线 Ltscale 命令改变线性比例因子 （3）绘制双墙线 3 Mlstyle 进行多线样式设置，并运用Mline 命令绘制墙体，Mledit 命令进行多线编辑。用Mledit命令修剪墙线如果修剪不了，用Explode 命令分解，再用Trim 命令修剪，一旦被分解就不能使用Mledit命令修剪。 （4）绘制柱子 （5）开门窗洞口 使用From 捕捉自辅助找到门窗洞位置。 （6）插入门窗 可以用Block 命令制作成图块，用Insert 命令把门窗插入到指定位置。 （7）散水及其他细节 （8）尺寸标注 调整标注样式的全局比例 （9）绘制轴号 使用图块属性定义Attdif 定义变动数值 四．实训注意事项（含安全操作规程等） ❖ 标注尺寸前，设置的尺寸标注样式必须满足现行的建筑制图有关标准的要求。 ❖ 第二道、第三道尺寸的标注可以采用基线标注的方法，也可以采用作辅助线的方法进行。 ❖ 组成尺寸的四部分（尺寸线、尺寸界线、尺寸起止符及尺寸数字）是一个整体的块，如果移动尺寸数字，整组尺寸随之移动，所以必须将其炸开后，再作改动。 ❖ 执行设置尺寸标注样式对话框修改尺寸时，对已经炸开的尺寸不起作用。 实训项目二： 绘制某办公大厦正、背立 面 图 一．实训目的 建筑立 面 图主 要反 映 建筑外 部形 状 、门窗的布 置、阳 台 的形 式、雨 水管 的位置等。要求利 用Auto CAD中 的复 制、阵 列 等功 能，提 高 绘图效 率 。 二．实训内 容 和 基本 要求 4 三．实训方法和具体步骤 2、方法及步骤： （1）图层设置 （2）绘制定位轴线 （3）绘制立面图的轮廓线，方法可以采用多种，可以先绘制矩形再延伸等方法。 （4）绘制外墙柱子 5 （5）绘制立面图门窗 （6）绘制窗台、窗楣及挑檐等线 （7）绘制标高及轴号 （8）插入图框 四．实训注意事项（含安全操作规程等） ❖ 立面图的轮廓有四条：地坪线、左右山墙线以及屋顶线。制图标准规定，地坪线为粗实线，其他三条为中实线，在此我们可以先不考虑线宽，图形完成后，我们再统一设定线宽。 ❖ 绘制立面图的窗户时，我们可以先绘好左下角的一个窗户，然后执行 Array 命令来完成全部窗户的绘制。 ❖ 我们...
