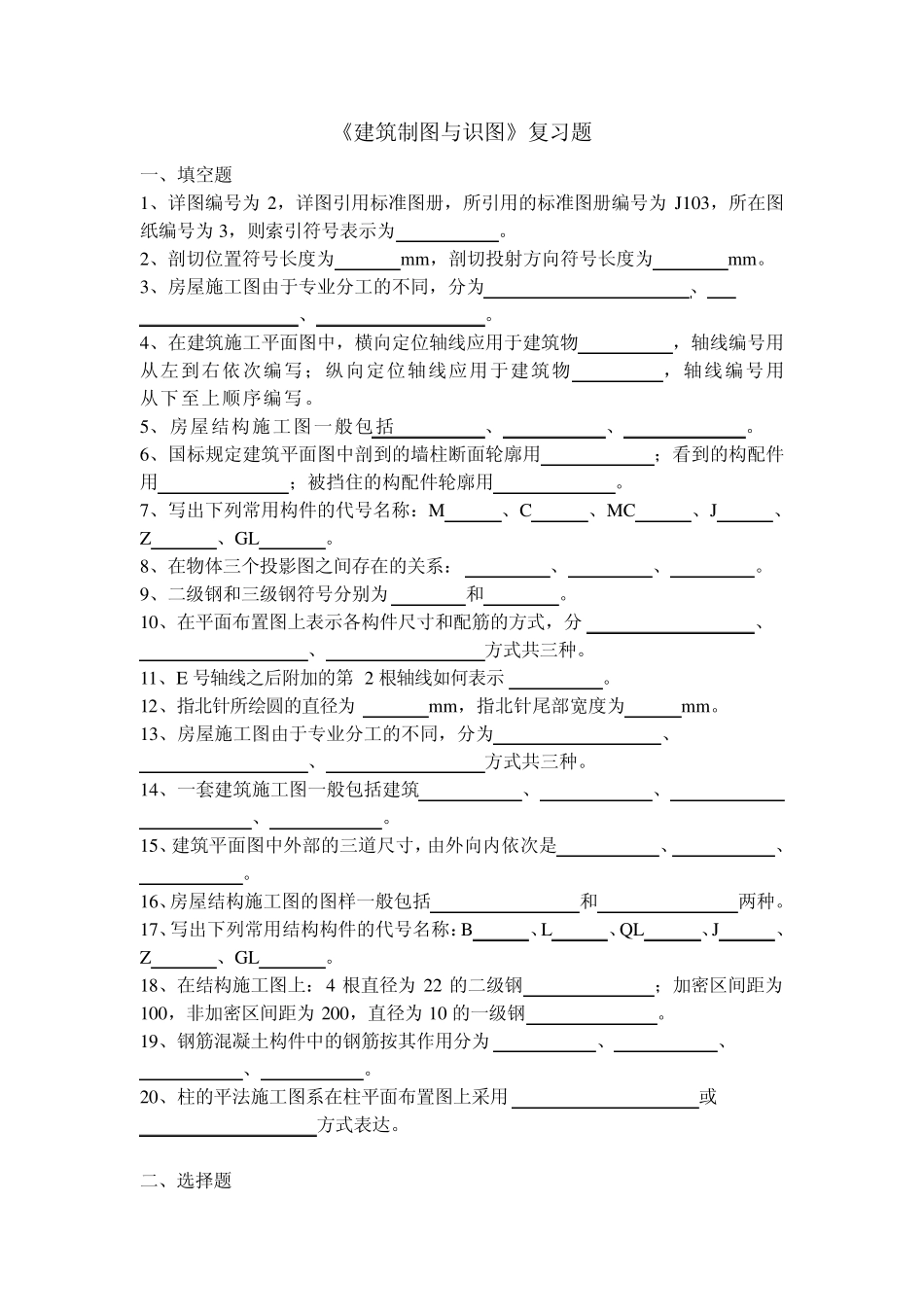

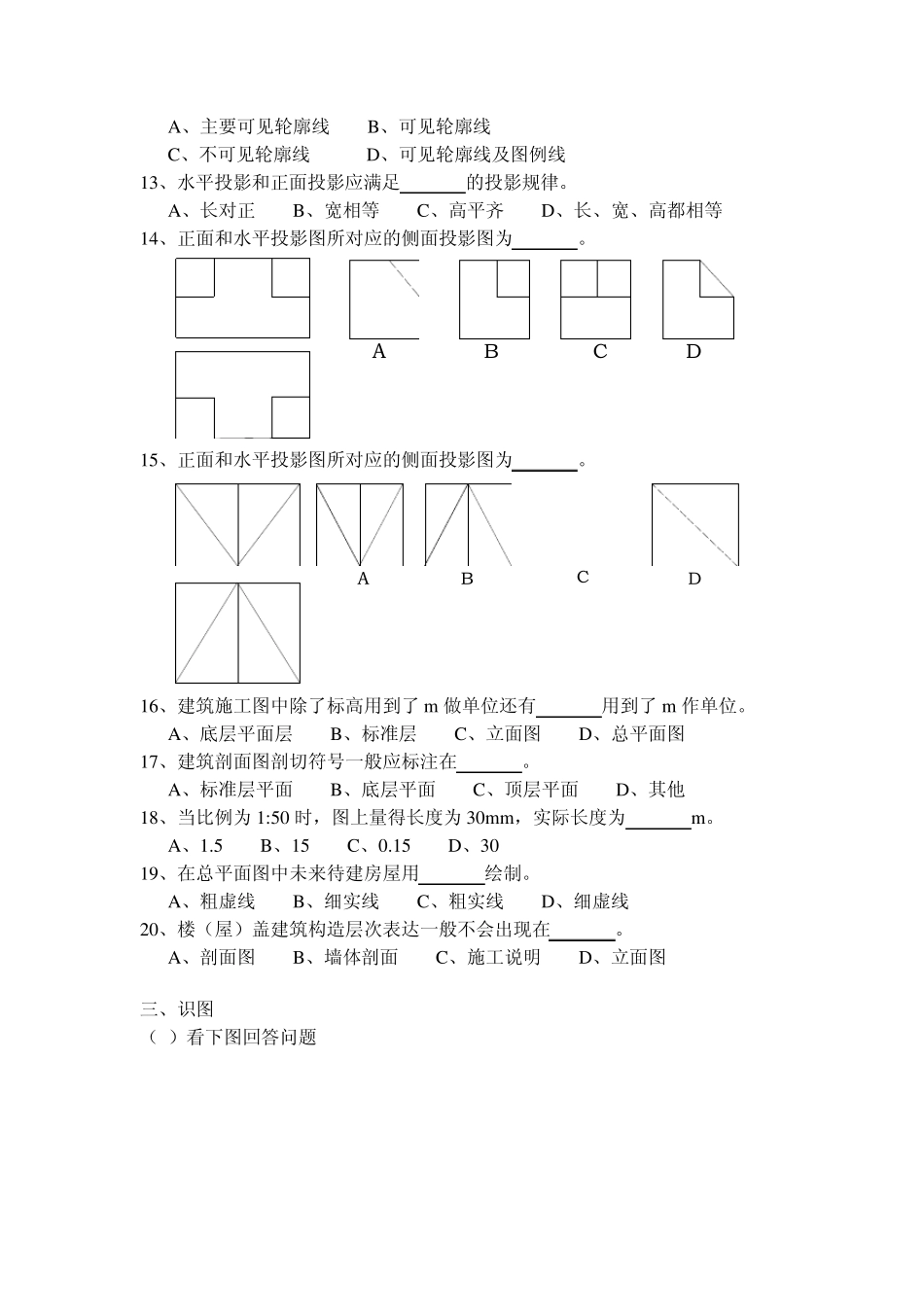

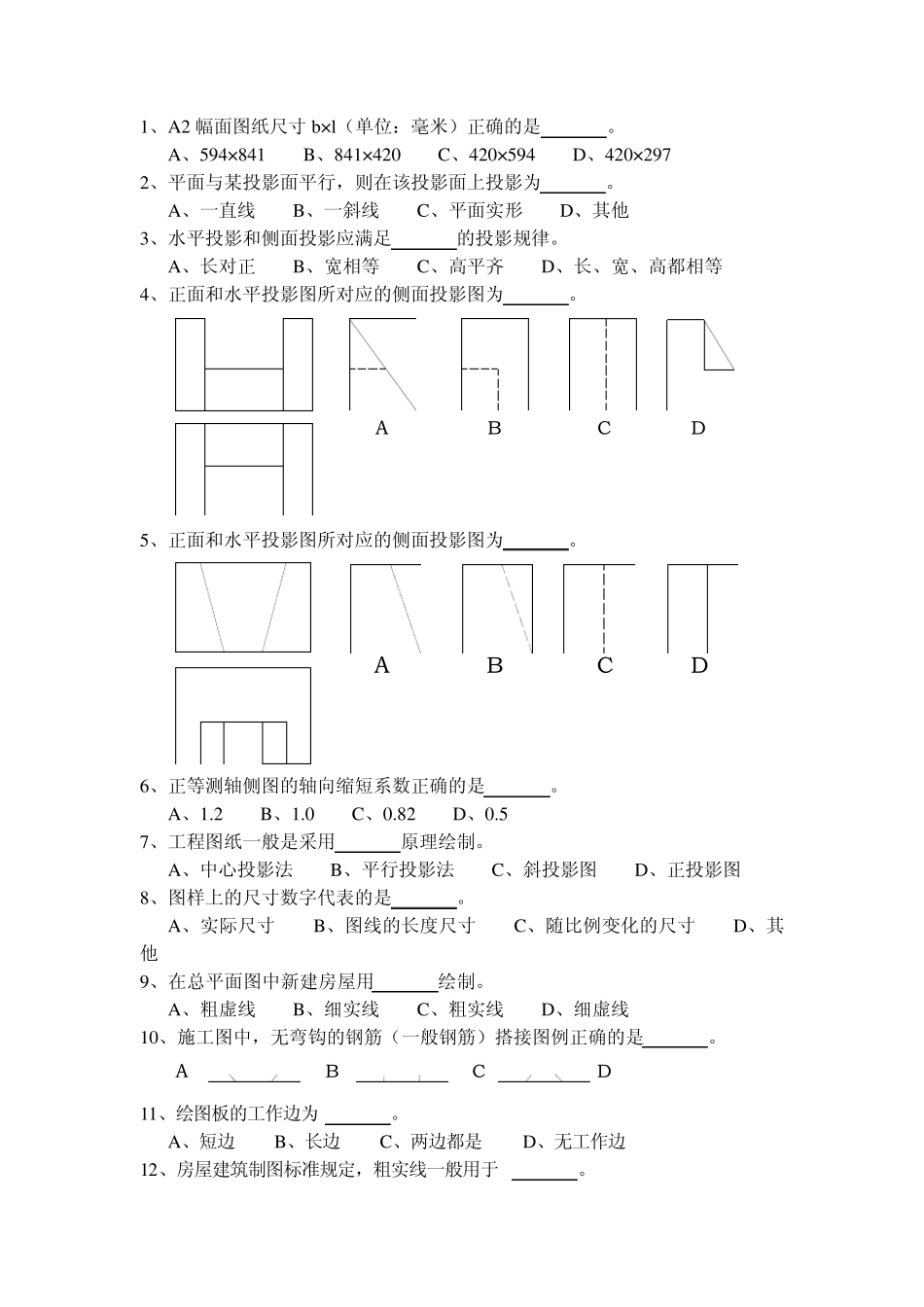

《建筑制图与识图》复习题 一、填空题 1、详图编号为 2，详图引用标准图册，所引用的标准图册编号为 J103，所在图纸编号为 3，则索引符号表示为 。 2、剖切位置符号长度为 m m ，剖切投射方向符号长度为 m m 。 3、房屋施工图由于专业分工的不同，分为 、 、 。 4、在建筑施工平面图中，横向定位轴线应用于建筑物 ，轴线编号用 从左到右依次编写；纵向定位轴线应用于建筑物 ，轴线编号用 从下至上顺序编写。 5、房屋结构施工图一般包括 、 、 。 6、国标规定建筑平面图中剖到的墙柱断面轮廓用 ；看到的构配件用 ；被挡住的构配件轮廓用 。 7、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。 8、在物体三个投影图之间存在的关系： 、 、 。 9、二级钢和三级钢符号分别为 和 。 10、在平面布置图上表示各构件尺寸和配筋的方式，分 、 、 方式共三种。 11、E 号轴线之后附加的第 2 根轴线如何表示 。 12、指北针所绘圆的直径为 m m ，指北针尾部宽度为 m m 。 13、房屋施工图由于专业分工的不同，分为 、 、 方式共三种。 14、一套建筑施工图一般包括建筑 、 、 、 。 15、建筑平面图中外部的三道尺寸，由外向内依次是 、 、 。 16、房屋结构施工图的图样一般包括 和 两种。 17、写出下列常用结构构件的代号名称：B 、L 、QL 、J 、Z 、GL 。 18、在结构施工图上：4 根直径为 22 的二级钢 ；加密区间距为100，非加密区间距为 200，直径为 10 的一级钢 。 19、钢筋混凝土构件中的钢筋按其作用分为 、 、 、 。 20、柱的平法施工图系在柱平面布置图上采用 或 方式表达。 二、选择题 1、A2 幅面图纸尺寸 b× l（单位：毫米）正确的是 。 A、594× 841 B、841× 420 C、420× 594 D、420× 297 2、平面与某投影面平行，则在该投影面上投影为 。 A、一直线 B、一斜线 C、平面实形 D、其他 3、水平投影和侧面投影应满足 的投影规律。 A、长对正 B、宽相等 C、高平齐 D、长、宽、高都相等 4、正面和水平投影图所对应的侧面投影图为 。 ABCD 5、正面和水平投影图所对应的侧面投影图为 。 ABCD 6、正等测轴侧图的轴向缩短系数正确的是 。 A、1.2 B、1.0 C、0.82 D、0.5 7、工程图纸一般是采用 原理绘制。 A、中心投影法 B、平行投影法 C、斜投影图 D、正投影图 8、图样上的尺寸数字代表的是 。...
