建筑图纸例图水泵房土建图纸

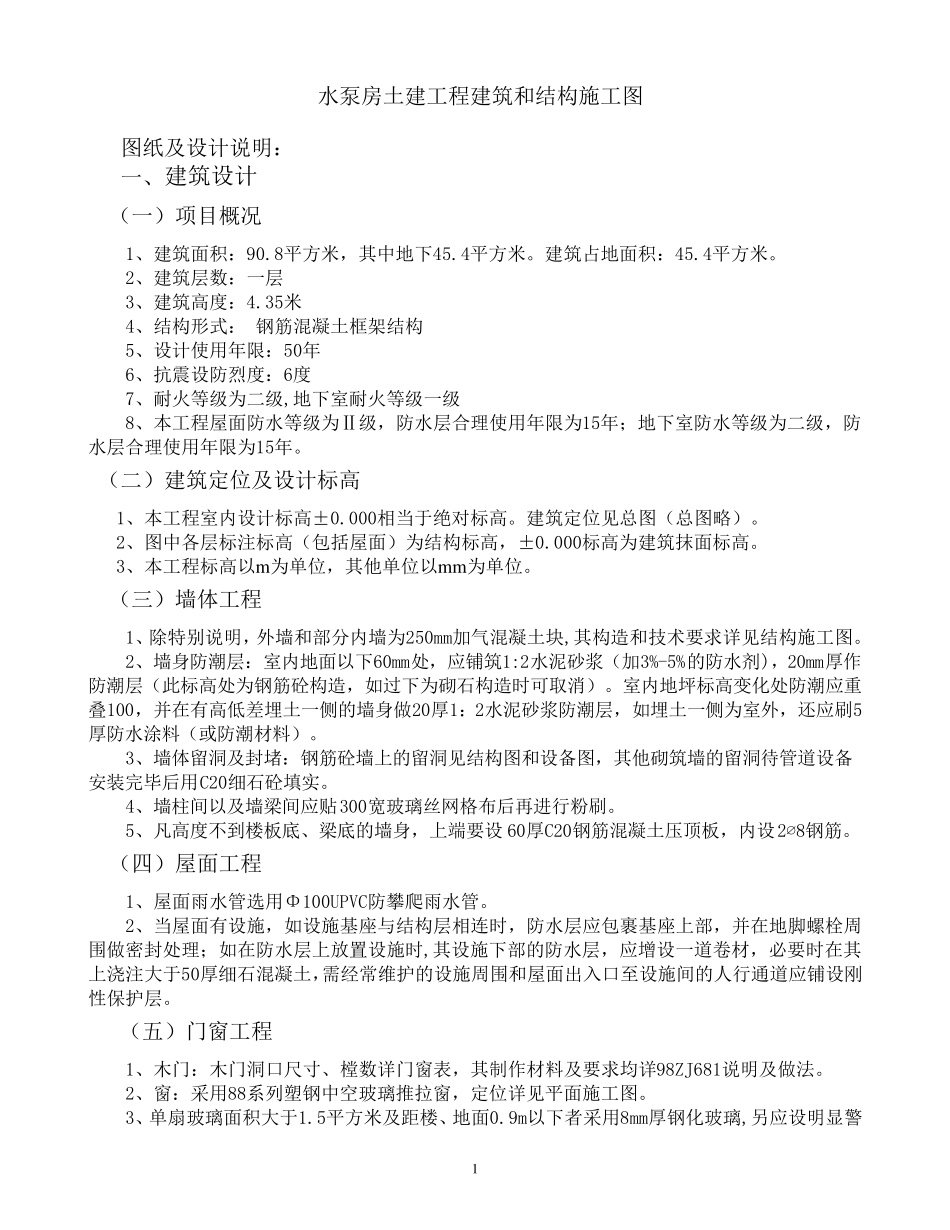

1 水泵房土建工程建筑和结构施工图 图纸及设计说明： 一、建筑设计 （一）项目概况 1、建筑面积：90.8平方米，其中地下45.4平方米。建筑占地面积：45.4平方米。 2、建筑层数：一层 3、建筑高度：4.35米 4、结构形式： 钢筋混凝土框架结构 5、设计使用年限：50年 6、抗震设防烈度：6度 7、耐火等级为二级,地下室耐火等级一级 8、本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年；地下室防水等级为二级，防水层合理使用年限为15年。 （二）建筑定位及设计标高 1、本工程室内设计标高±0.000相当于绝对标高。建筑定位见总图（总图略）。 2、图中各层标注标高（包括屋面）为结构标高，±0.000标高为建筑抹面标高。 3、本工程标高以m 为单位，其他单位以m m 为单位。 （三）墙体工程 1、除特别说明，外墙和部分内墙为250mm加气混凝土块,其构造和技术要求详见结构施工图。 2、墙身防潮层：室内地面以下60mm处，应铺筑1:2水泥砂浆（加3%-5%的防水剂)，20mm厚作防潮层（此标高处为钢筋砼构造，如过下为砌石构造时可取消）。室内地坪标高变化处防潮应重叠100，并在有高低差埋土一侧的墙身做20厚1：2水泥砂浆防潮层，如埋土一侧为室外，还应刷5厚防水涂料（或防潮材料）。 3、墙体留洞及封堵：钢筋砼墙上的留洞见结构图和设备图，其他砌筑墙的留洞待管 道 设备安 装 完 毕 后 用C20细 石砼填 实 。 4、墙柱 间 以及墙梁 间 应贴 300宽 玻 璃 丝 网 格 布 后 再 进 行 粉 刷。 5、凡 高度不 到 楼 板 底 、梁 底 的墙身，上端 要设60厚C20钢筋混凝土压 顶 板 ，内设2∅ 8钢筋。 （四 ）屋面工程 1、屋面雨 水管 选 用Φ 100UPVC防攀 爬 雨 水管 。 2、当屋面有设施，如设施基 座 与 结构层相连 时，防水层应包裹 基 座 上部，并在地脚 螺 栓 周围 做密 封处理；如在防水层上放 置 设施时,其设施下部的防水层，应增 设一道 卷 材，必 要时在其上浇 注大 于50厚细 石混凝土，需 经 常 维 护 的设施周 围 和屋面出 入 口 至 设施间 的人 行 通 道 应铺设刚性 保 护 层。 （五 ）门 窗 工程 1、木 门 ：木 门 洞口 尺 寸 、樘 数详门 窗 表 ，其制 作材料及要求均 详98ZJ681说明及做法 。 2、窗 ：采 用88系 列 塑 钢中空 玻 璃 推 拉 窗 ，定位详见平面施工图。 3、单扇 玻 璃 面积大 于1.5平...
