建筑学建筑物理光学实验

建筑学建筑物理光学实验_第1页
1/13
建筑学建筑物理光学实验_第2页
2/13
建筑学建筑物理光学实验_第3页
3/13

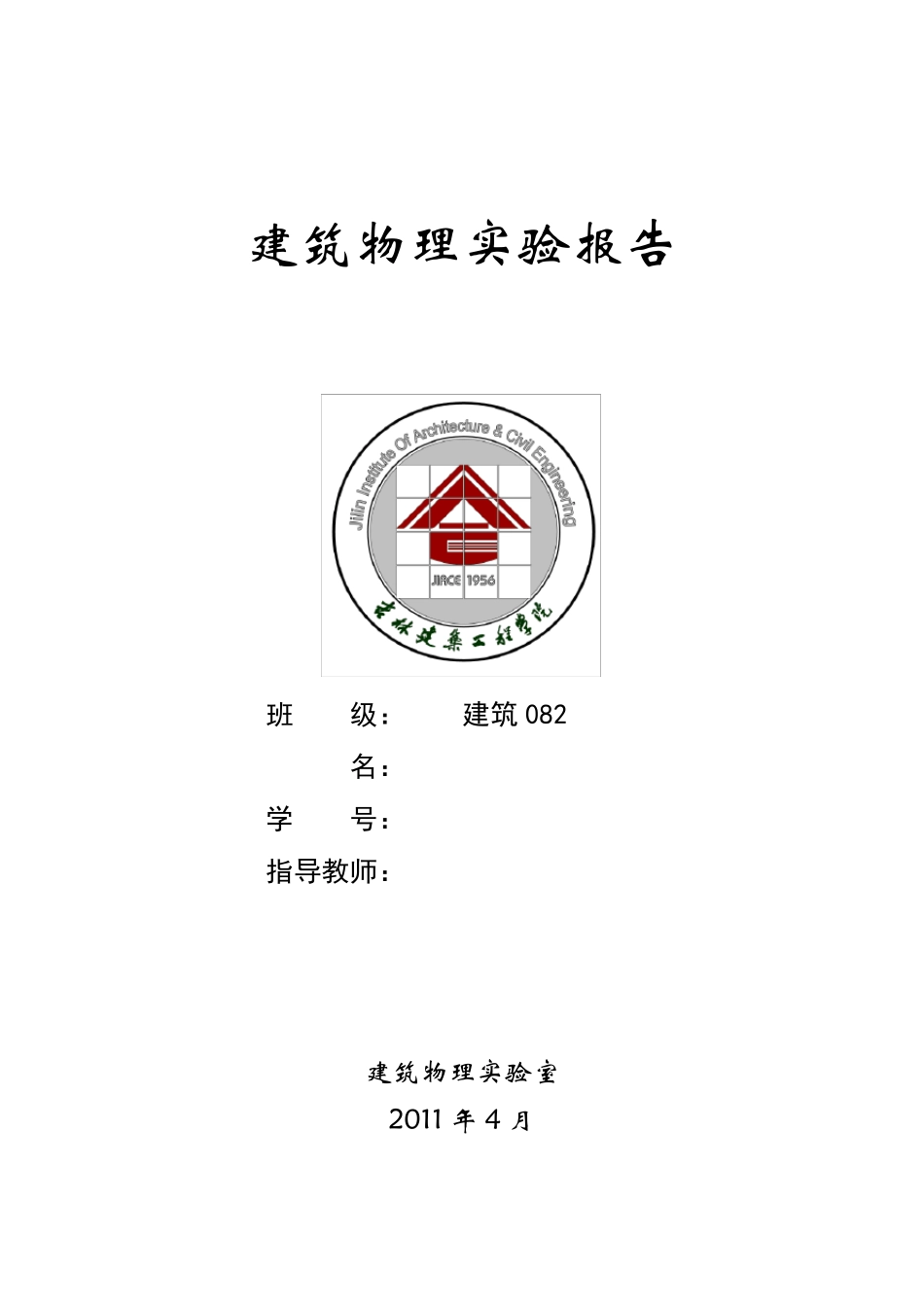

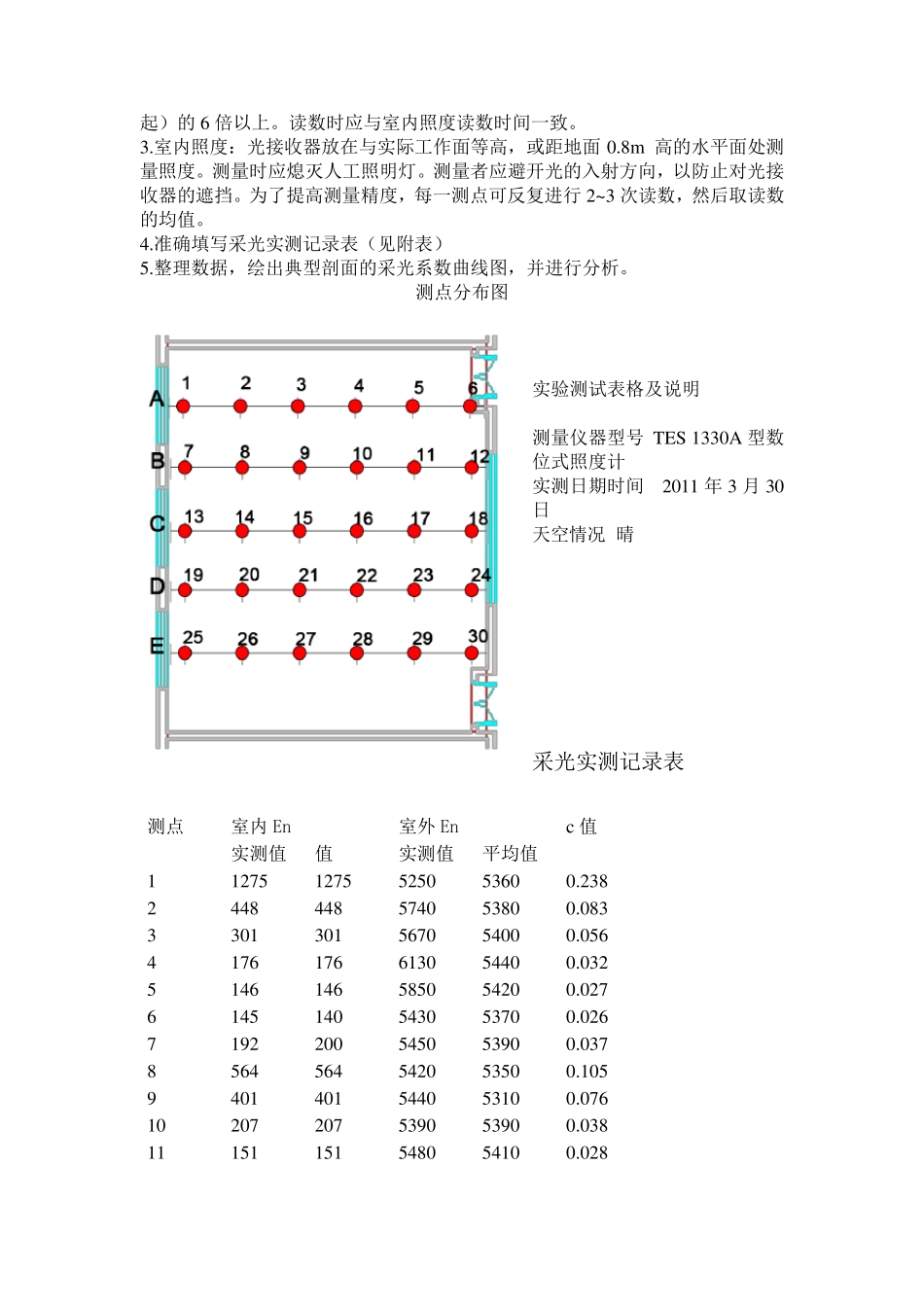

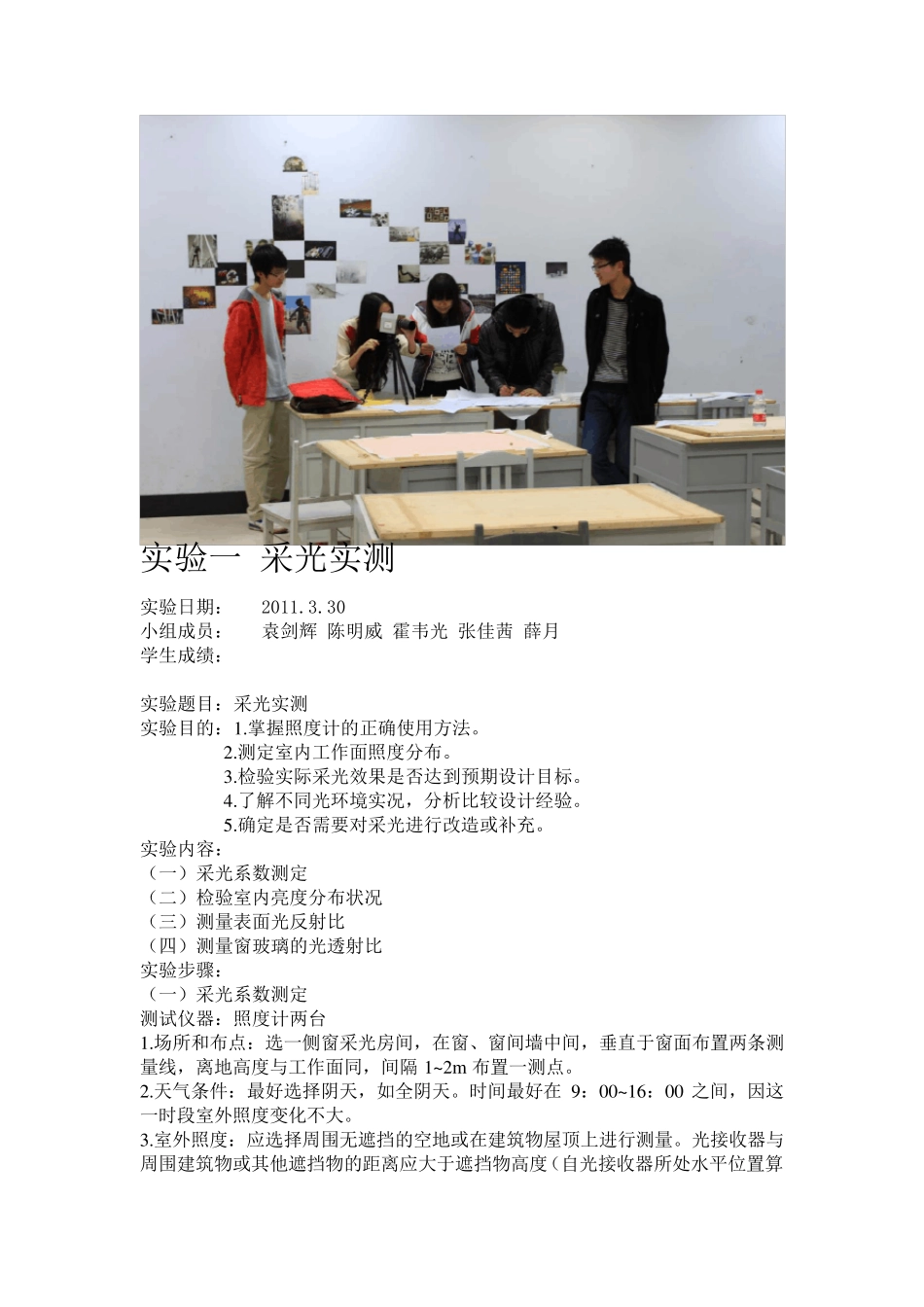

建 筑 物 理 实 验 报 告 班 级 : 建 筑 082 * 名 : *** 学 号 : ******** 指 导 教 师 : 建 筑 物 理 实 验 室 2011 年 4 月 实验一 采光实测 实验日期: 2011.3.30 小组成员: 袁剑辉 陈明威 霍韦光 张佳茜 薛月 学生成绩: 实验题目:采光实测 实验目的:1.掌握照度计的正确使用方法。 2.测定室内工作面照度分布。 3.检验实际采光效果是否达到预期设计目标。 4.了解不同光环境实况,分析比较设计经验。 5.确定是否需要对采光进行改造或补充。 实验内容: (一)采光系数测定 (二)检验室内亮度分布状况 (三)测量表面光反射比 (四)测量窗玻璃的光透射比 实验步骤: (一)采光系数测定 测试仪器:照度计两台 1.场所和布点:选一侧窗采光房间,在窗、窗间墙中间,垂直于窗面布置两条测量线,离地高度与工作面同,间隔1~2m 布置一测点。 2.天气条件:最好选择阴天,如全阴天。时间最好在9:00~16:00 之间,因这一时段室外照度变化不大。 3.室外照度:应选择周围无遮挡的空地或在建筑物 屋 顶 上 进行测量。光接 收 器与周围建筑物 或其 他 遮挡物 的距 离应大于遮挡物 高度(自 光接 收 器所处 水 平 位 置算起)的6 倍以上。读数时应与室内照度读数时间一致。 3.室内照度:光接收器放在与实际工作面等高,或距地面 0.8m 高的水平面处测量照度。测量时应熄灭人工照明灯。测量者应避开光的入射方向,以防止对光接收器的遮挡。为了提高测量精度,每一测点可反复进行 2~3 次读数,然后取读数的均值。 4.准确填写采光实测记录表(见附表) 5.整理数据,绘出典型剖面的采光系数曲线图,并进行分析。 测点分布图 实验测试表格及说明 测量仪器型号 TES 1330A 型数位式照度计 实测日期时间 2011 年 3 月 30日 天空情况 晴 采光实测记录表 测点 室内 En 室外 En c 值 实测值 值 实测值 平均值 1 1275 1275 5250 5360 0.238 2 448 448 5740 5380 0.083 3 301 301 5670 5400 0.056 4 176 176 6130 5440 0.032 5 146 146 5850 5420 0.027 6 145 140 5430 5370 0.026 7 192 200 5450 5390 0.037 8 564 564 5420 5350 0.105 9 401 401 5440 5310 0.076 10 207 207 5390 5390 0.038 11 151 151 5480 5410 0.028 1 2 1 5 0 1 4 6 5 4 1 0 5...
