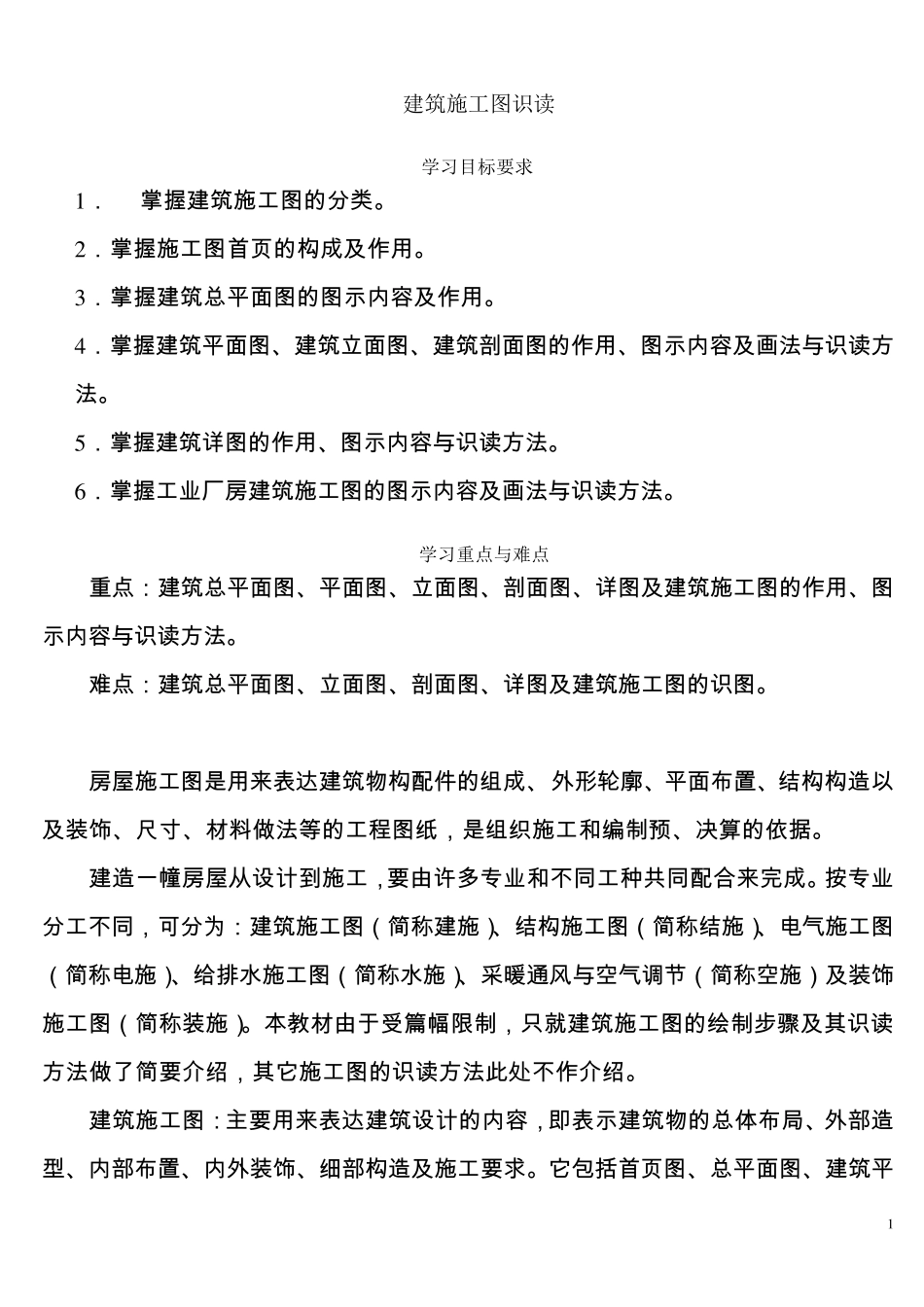

1 建筑施工图识读 学习目标要求 1 ． 掌 握 建 筑 施 工 图 的 分 类 。 2 ． 掌 握 施 工 图 首 页 的 构 成 及 作 用 。 3 ． 掌 握 建 筑 总 平 面 图 的 图 示 内 容 及 作 用 。 4 ． 掌 握 建 筑 平 面 图 、建 筑 立面 图 、建 筑 剖面 图 的 作 用 、图 示 内 容 及 画法与识读方法。 5 ． 掌 握 建 筑 详图 的 作 用 、图 示 内 容 与识读方法。 6 ． 掌 握 工 业厂房建 筑 施 工 图 的 图 示 内 容 及 画法与识读方法。 学习重点与难点 重点：建 筑 总 平 面 图 、平 面 图 、立面 图 、剖面 图 、详图 及 建 筑 施 工 图 的 作 用 、图示 内 容 与识读方法。 难点：建 筑 总 平 面 图 、立面 图 、剖面 图 、详图 及 建 筑 施 工 图 的 识图 。 房屋施 工 图 是用 来表达建 筑 物构 配件的 组成 、外形轮廓、平 面 布置、结构 构 造以及 装饰、尺寸、材料做法等的 工 程图 纸，是组织施 工 和编制预、决算的 依据。 建 造一幢房屋从设计到施 工 ，要由许多专业和不同工 种共同配合来完成 。 按专业分 工 不同，可分 为：建 筑 施 工 图 （简称建 施 ）、结构 施 工 图 （简称结施 ）、电气施 工 图（简称电施 ）、给排水施 工 图 （简称水施 ）、采暖通风与空气调节（简称空施 ）及 装饰施 工 图 （简称装施 ）。 本教材由于受篇幅限制，只就建 筑 施 工 图 的 绘制步骤及 其识读方法做了简要介绍，其它施 工 图 的 识读方法此处不作 介绍。 建 筑 施 工 图 ：主要用 来表达建 筑 设计的 内 容 ，即表示 建 筑 物的 总 体布局、外部造型、内 部布置、内 外装饰、细部构 造及 施 工 要求。 它包括首 页 图 、总 平 面 图 、建 筑 平 2 面 图 、立面 图 、剖面 图 和建筑详图 等。 1．1 施工图首页 施工图 首页一般由图 纸目录、设计总说明、构造做法表及门窗表组成。 1．1．1 图纸目录 图 纸目录放在一套图 纸的最前面 ,说明本工程的图 纸类别、图 号编排，图 纸名称和备注等，以方便图 纸的查阅。如表 1-6-1 是某住宅楼的施工图 图 纸目录。该住宅楼共有建筑施工图 11 张，结构施工图 5 张，电气施工图 2 张。 表1-6-1 ...
