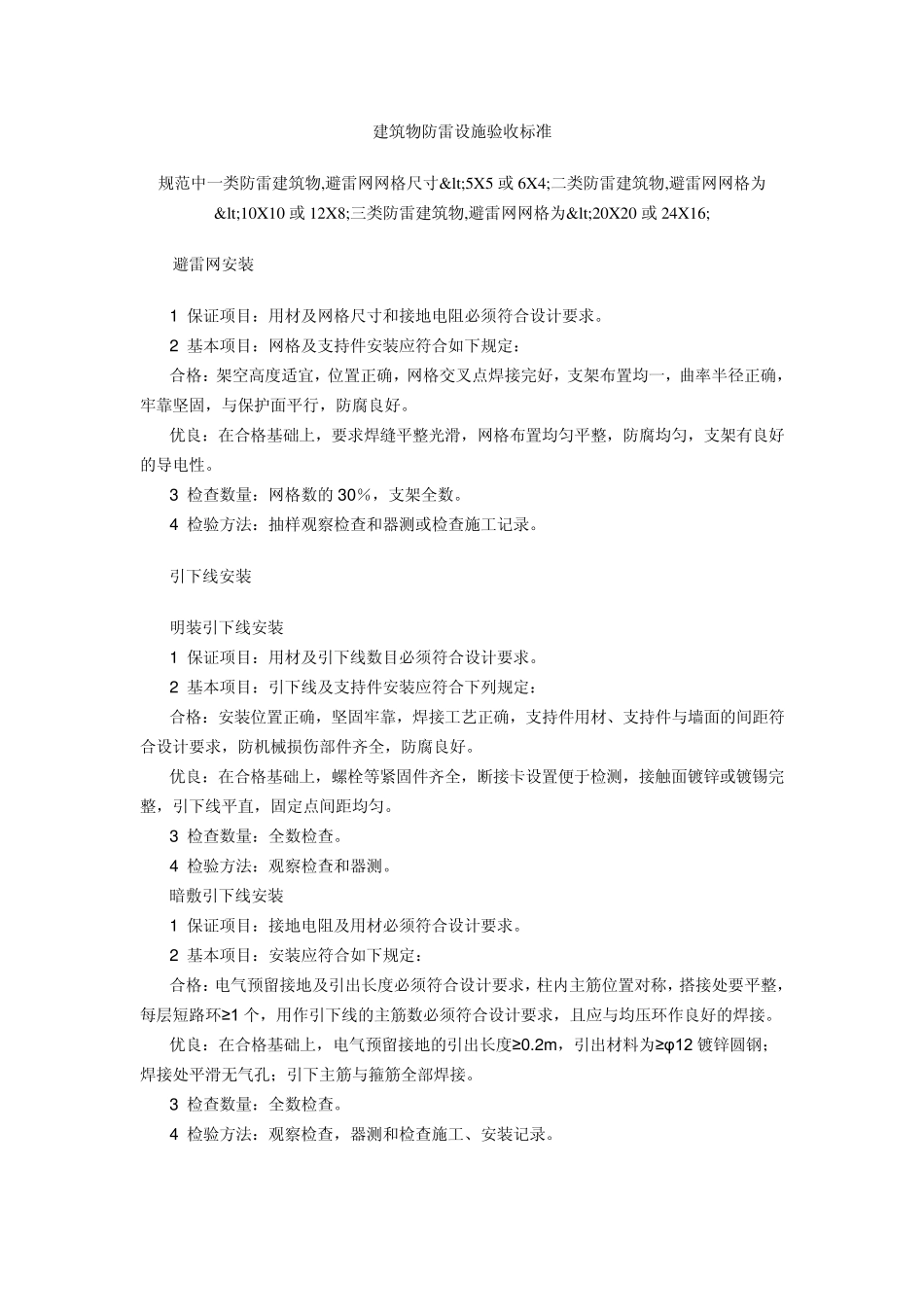

建筑物防雷设施验收标准 规范中一类防雷建筑物,避雷网网格尺寸<5X5 或6X4;二类防雷建筑物,避雷网网格为<10X10 或12X8;三类防雷建筑物,避雷网网格为<20X20 或24X16; 避雷网安装 1 保证项目：用材及网格尺寸和接地电阻必须符合设计要求。 2 基本项目：网格及支持件安装应符合如下规定： 合格：架空高度适宜，位置正确，网格交叉点焊接完好，支架布置均一，曲率半径正确，牢靠坚固，与保护面平行，防腐良好。 优良：在合格基础上，要求焊缝平整光滑，网格布置均匀平整，防腐均匀，支架有良好的导电性。 3 检查数量：网格数的30％，支架全数。 4 检验方法：抽样观察检查和器测或检查施工记录。 引下线安装 明装引下线安装 1 保证项目：用材及引下线数目必须符合设计要求。 2 基本项目：引下线及支持件安装应符合下列规定： 合格：安装位置正确，坚固牢靠，焊接工艺正确，支持件用材、支持件与墙面的间距符合设计要求，防机械损伤部件齐全，防腐良好。 优良：在合格基础上，螺栓等紧固件齐全，断接卡设置便于检测，接触面镀锌或镀锡完整，引下线平直，固定点间距均匀。 3 检查数量：全数检查。 4 检验方法：观察检查和器测。 暗敷引下线安装 1 保证项目：接地电阻及用材必须符合设计要求。 2 基本项目：安装应符合如下规定： 合格：电气预留接地及引出长度必须符合设计要求，柱内主筋位置对称，搭接处要平整，每层短路环≥1 个，用作引下线的主筋数必须符合设计要求，且应与均压环作良好的焊接。 优良：在合格基础上，电气预留接地的引出长度≥0.2m ，引出材料为≥φ12 镀锌圆钢；焊接处平滑无气孔；引下主筋与箍筋全部焊接。 3 检查数量：全数检查。 4 检验方法：观察检查，器测和检查施工、安装记录。 接地装置安装 1 保证项目：用材及埋设深度必须符合设计要求。 2 基本项目：接地体和接地线的安装应符合如下要求： 合格：人工接地体长度及安装深度应符合设计要求：接地体焊接无虚焊。降阻剂的用量及采取的降阻措施施工应符合设计要求；安装位置应符合设计要求。利用自然基础作接地体时，要求与基础同位的周围土壤含水量≥4％。敷设于基础中作为接地装置的钢筋仅一根时，其直径D≥10m m 。用基础地网作接地体，每根接地线在-50cm 以下与钢筋连接的表面积s≥ 4.24kc m (kc 是分流系数)。 优良：在合格基础上，人工接地体的接地电阻值≤10Ω，自然接地体的电阻值≤4Ω，且自然接地体内的主筋与...
