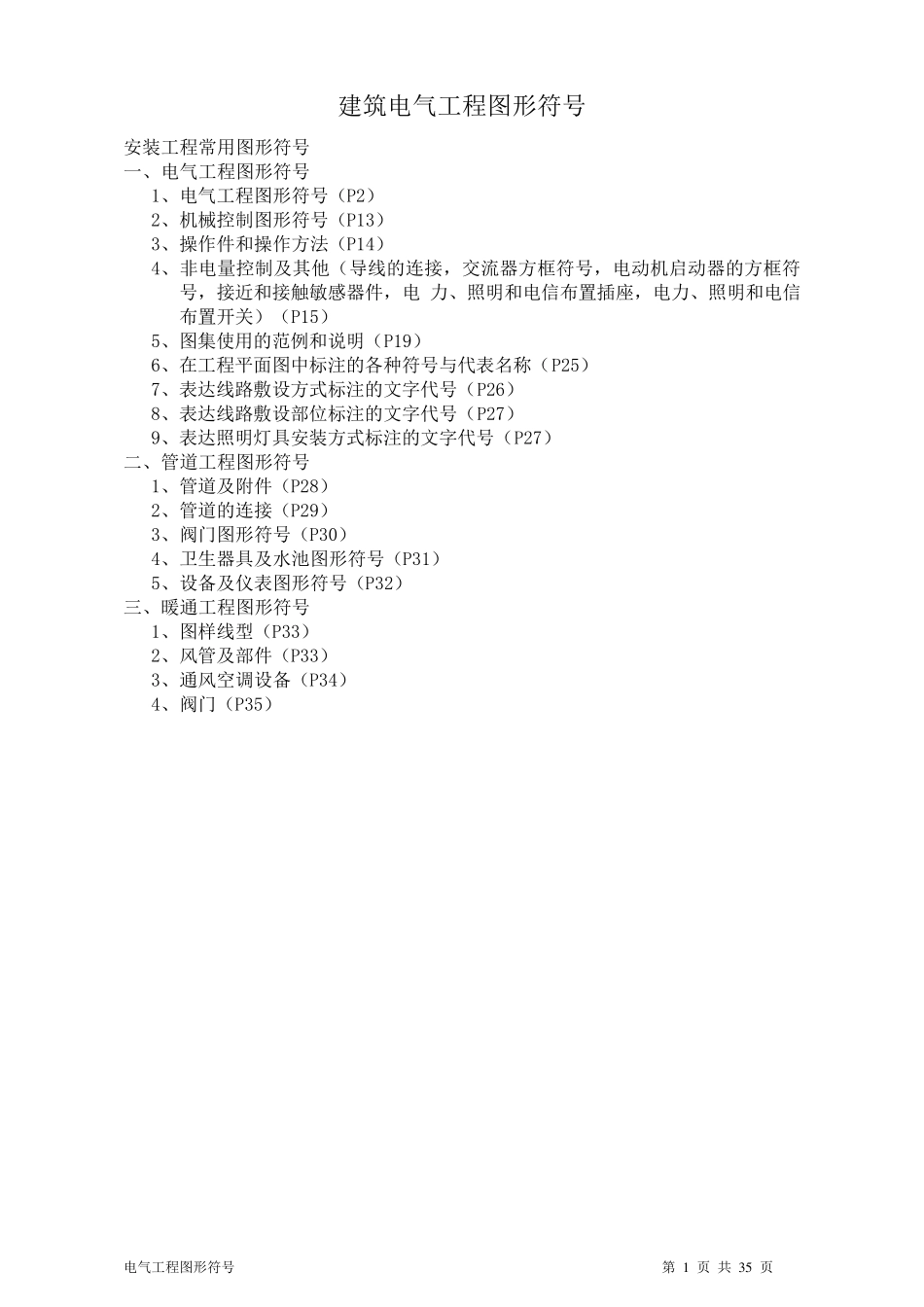

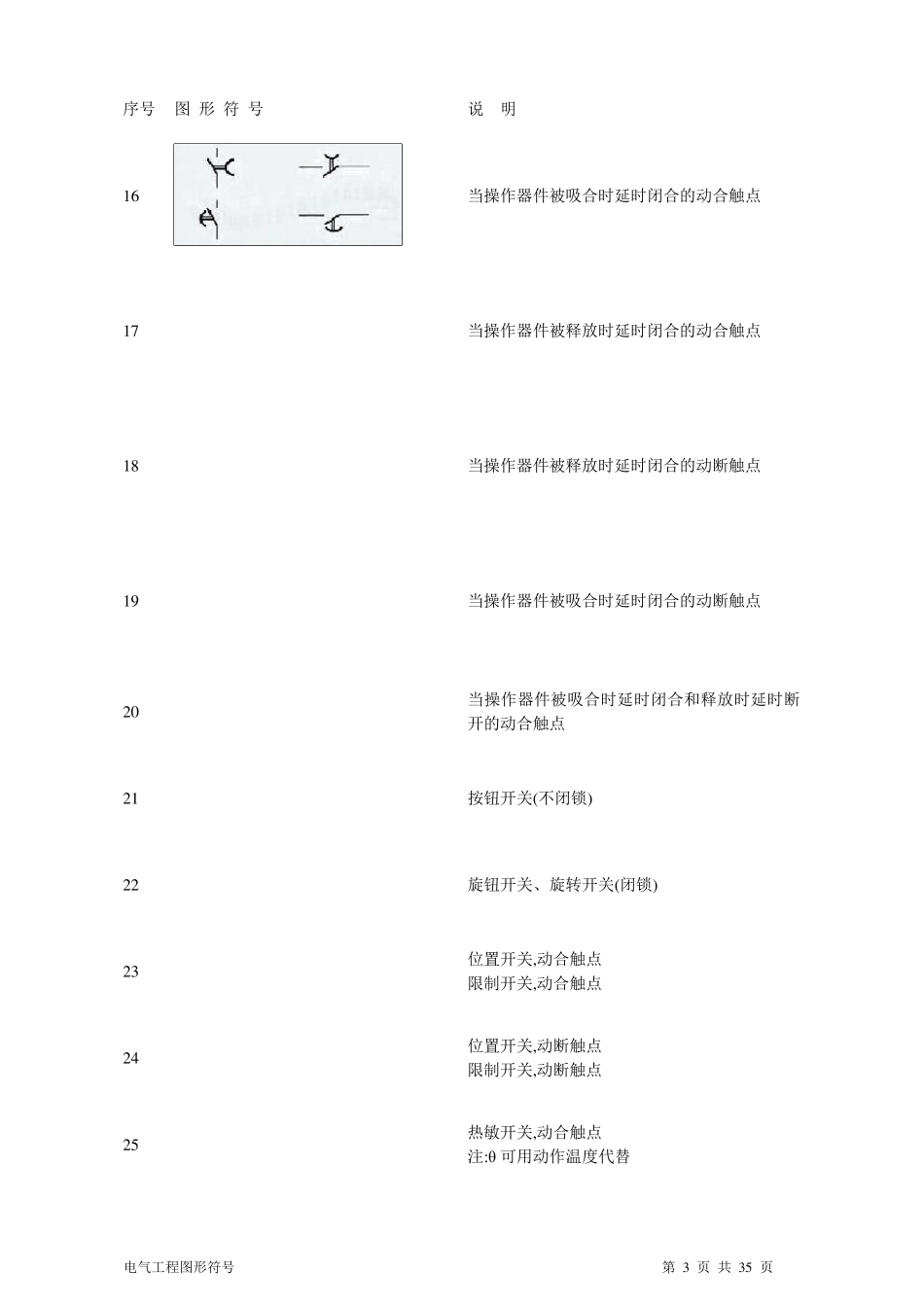

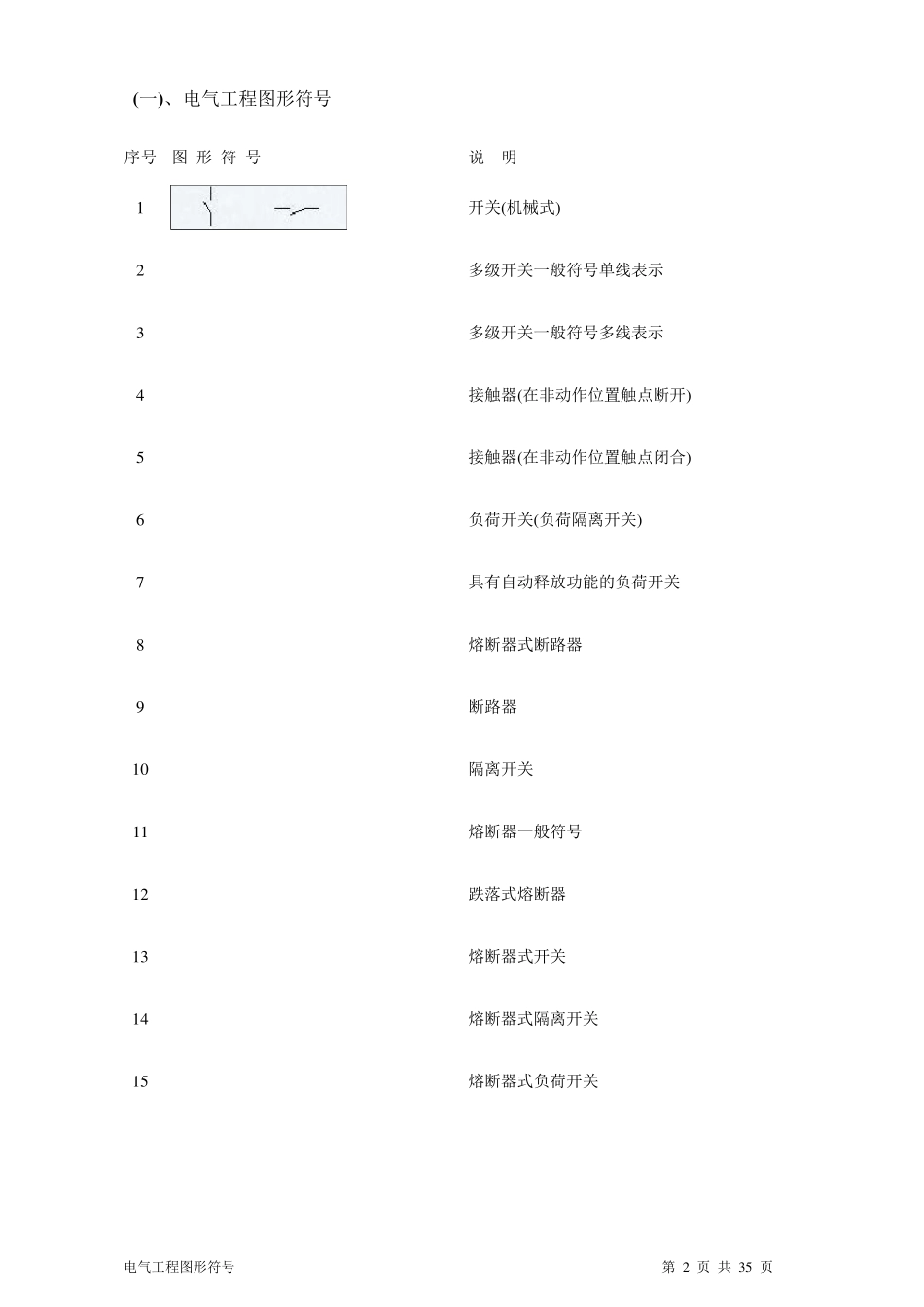

电气工程图形符号 第 1 页 共 3 5 页 建筑电气工程图形符号 安装工程常用图形符号 一、电气工程图形符号 1、电气工程图形符号（P2） 2、机械控制图形符号（P13） 3、操作件和操作方法（P14） 4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电 力、照明和电信布置插座，电力、照明和电信布置开关）（P15） 5、图集使用的范例和说明（P19） 6、在工程平面图中标注的各种符号与代表名称（P25） 7、表达线路敷设方式标注的文字代号（P26） 8、表达线路敷设部位标注的文字代号（P27） 9、表达照明灯具安装方式标注的文字代号（P27） 二、管道工程图形符号 1、管道及附件（P28） 2、管道的连接（P29） 3、阀门图形符号（P30） 4、卫生器具及水池图形符号（P31） 5、设备及仪表图形符号（P32） 三、暖通工程图形符号 1、图样线型（P33） 2、风管及部件（P33） 3、通风空调设备（P34） 4、阀门（P35） 电气工程图形符号 第 2 页 共 3 5 页 (一)、电气工程图形符号 序号 图 形 符 号 说 明 1 开关(机械式) 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开关 8 熔断器式断路器 9 断路器 1 0 隔离开关 11 熔断器一般符号 1 2 跌落式熔断器 1 3 熔断器式开关 1 4 熔断器式隔离开关 1 5 熔断器式负荷开关 电气工程图形符号 第 3 页 共 3 5 页 序号 图 形 符 号 说 明 1 6 当操作器件被吸合时延时闭合的动合触点 1 7 当操作器件被释放时延时闭合的动合触点 1 8 当操作器件被释放时延时闭合的动断触点 1 9 当操作器件被吸合时延时闭合的动断触点 2 0 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 2 1 按钮开关(不闭锁) 2 2 旋钮开关、旋转开关(闭锁) 2 3 位置开关,动合触点 限制开关,动合触点 2 4 位置开关,动断触点 限制开关,动断触点 2 5 热敏开关,动合触点 注:θ 可用动作温度代替 电气工程图形符号 第 4 页 共 35 页 26 热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 ...
