建筑电气工程隐蔽大全(已填)

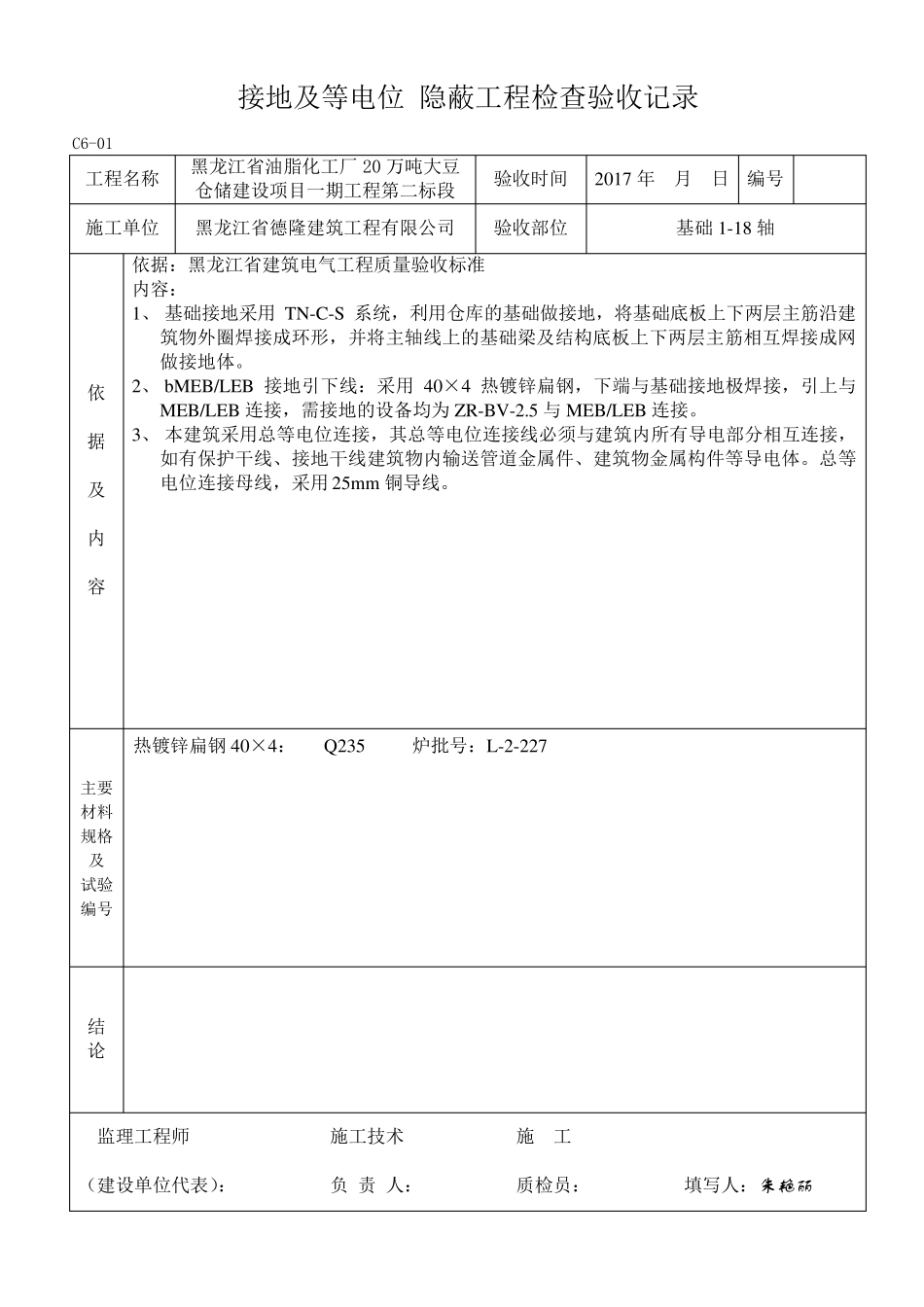

建筑电气工程隐蔽大全(已填)_第1页
1/9

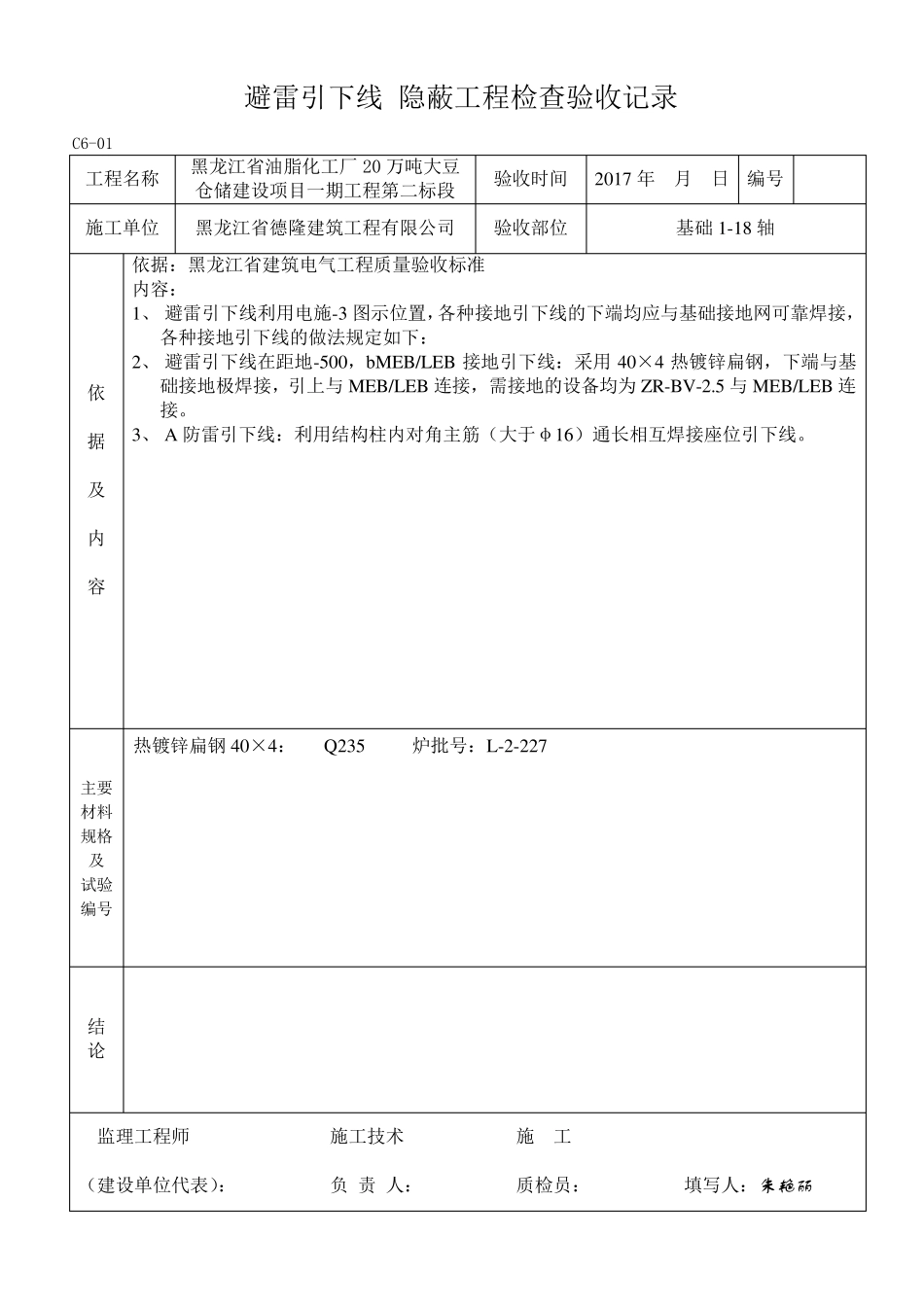

建筑电气工程隐蔽大全(已填)_第2页
2/9

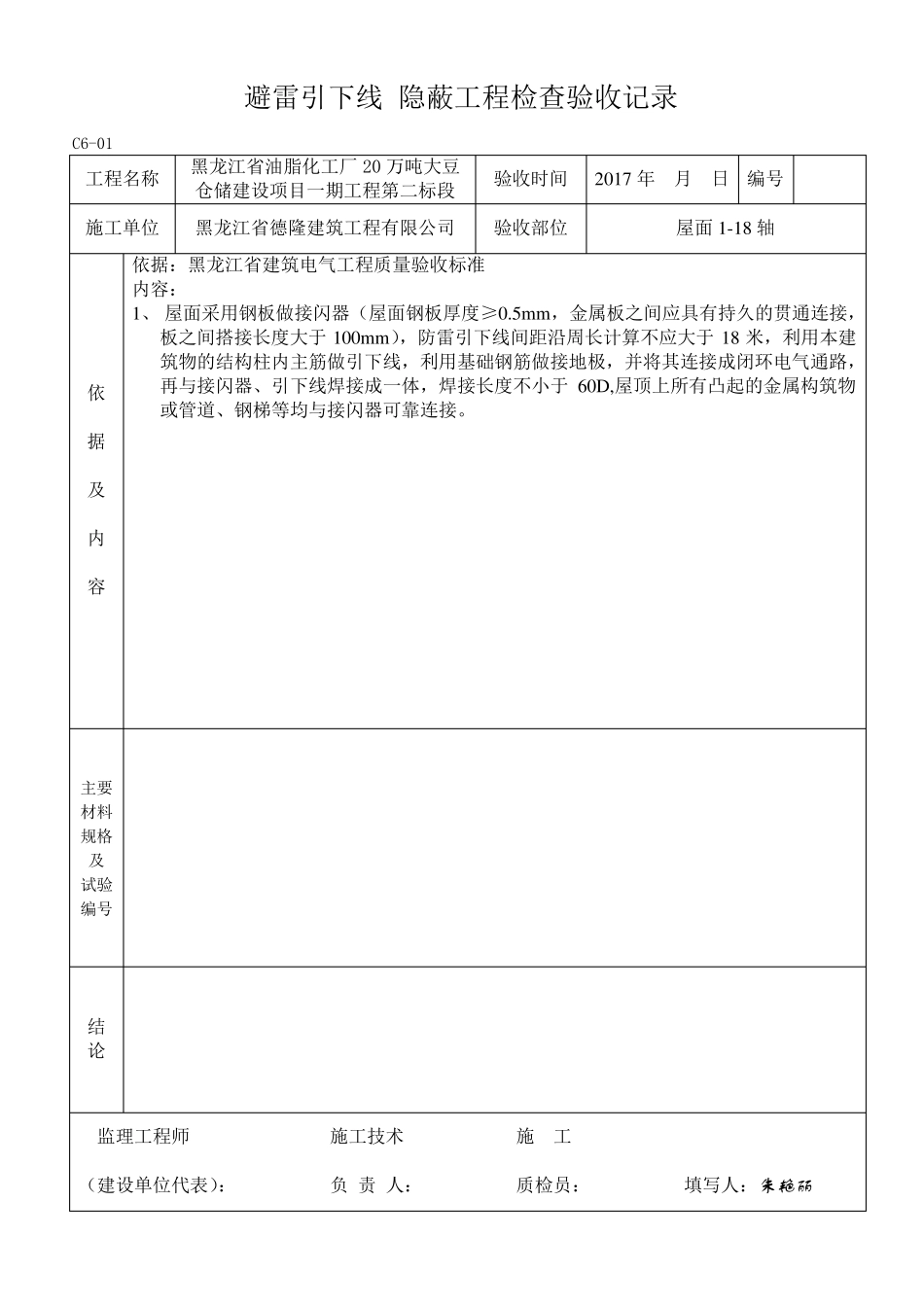

建筑电气工程隐蔽大全(已填)_第3页
3/9
接地及等电位 隐蔽工程检查验收记录 C6-01 工程名称 黑龙江省油脂化工厂20 万吨大豆仓储建设项目一期工程第二标段 验收时间 2017 年 月 日 编号 施工单位 黑龙江省德隆建筑工程有限公司 验收部位 基础1-18 轴 依 据 及 内 容 依据:黑龙江省建筑电气工程质量验收标准 内容: 1、 基础接地采用TN-C-S 系统,利用仓库的基础做接地,将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网做接地体。 2、 bMEB/LEB 接地引下线:采用40×4 热镀锌扁钢,下端与基础接地极焊接,引上与MEB/LEB 连接,需接地的设备均为 ZR-BV-2.5 与 MEB/LEB 连接。 3、 本建筑采用总等电位连接,其总等电位连接线必须与建筑内所有导电部分相互连接,如有保护干线、接地干线建筑物内输送管道金属件、建筑物金属构件等导电体。总等电位连接母线,采用25m m 铜导线。 主要 材料 规格 及 试验 编号 热镀锌扁钢 40×4: Q235 炉批号:L-2-227 结 论 监理工程师 施工技术 施 工 (建设单位代表 ): 负 责 人 : 质检员 : 填 写 人 :朱艳丽 避雷引下线 隐蔽工程检查验收记录 C6-01 工程名称 黑龙江省油脂化工厂20 万吨大豆仓储建设项目一期工程第二标段 验收时间 2017 年 月 日 编号 施工单位 黑龙江省德隆建筑工程有限公司 验收部位 基础1-18 轴 依 据 及 内 容 依据:黑龙江省建筑电气工程质量验收标准 内容: 1、 避雷引下线利用电施-3 图示位置,各种接地引下线的下端均应与基础接地网可靠焊接,各种接地引下线的做法规定如下: 2、 避雷引下线在距地-500,bMEB/LEB 接地引下线:采用40×4 热镀锌扁钢,下端与基础接地极焊接,引上与MEB/LEB 连接,需接地的设备均为 ZR-BV-2.5 与MEB/LEB 连接。 3、 A 防雷引下线:利用结构柱内对角主筋(大于φ16)通长相互焊接座位引下线。 主要 材料 规格 及 试验 编号 热镀锌扁钢 40×4: Q235 炉批号:L-2-227 结 论 监理工程师 施工技术 施 工 (建设单位代表): 负 责 人: 质检员: 填写人:朱艳丽 避雷引下线 隐蔽工程检查验收记录 C6-01 工程名称 黑龙江省油脂化工厂20 万吨大豆仓储建设项目一期工程第二标段 验收时间 2017 年 月 日 编号 施工单位 黑龙江省德隆建筑工程有限公司 验收部位 屋面1-18 轴 依 据 及 内...
