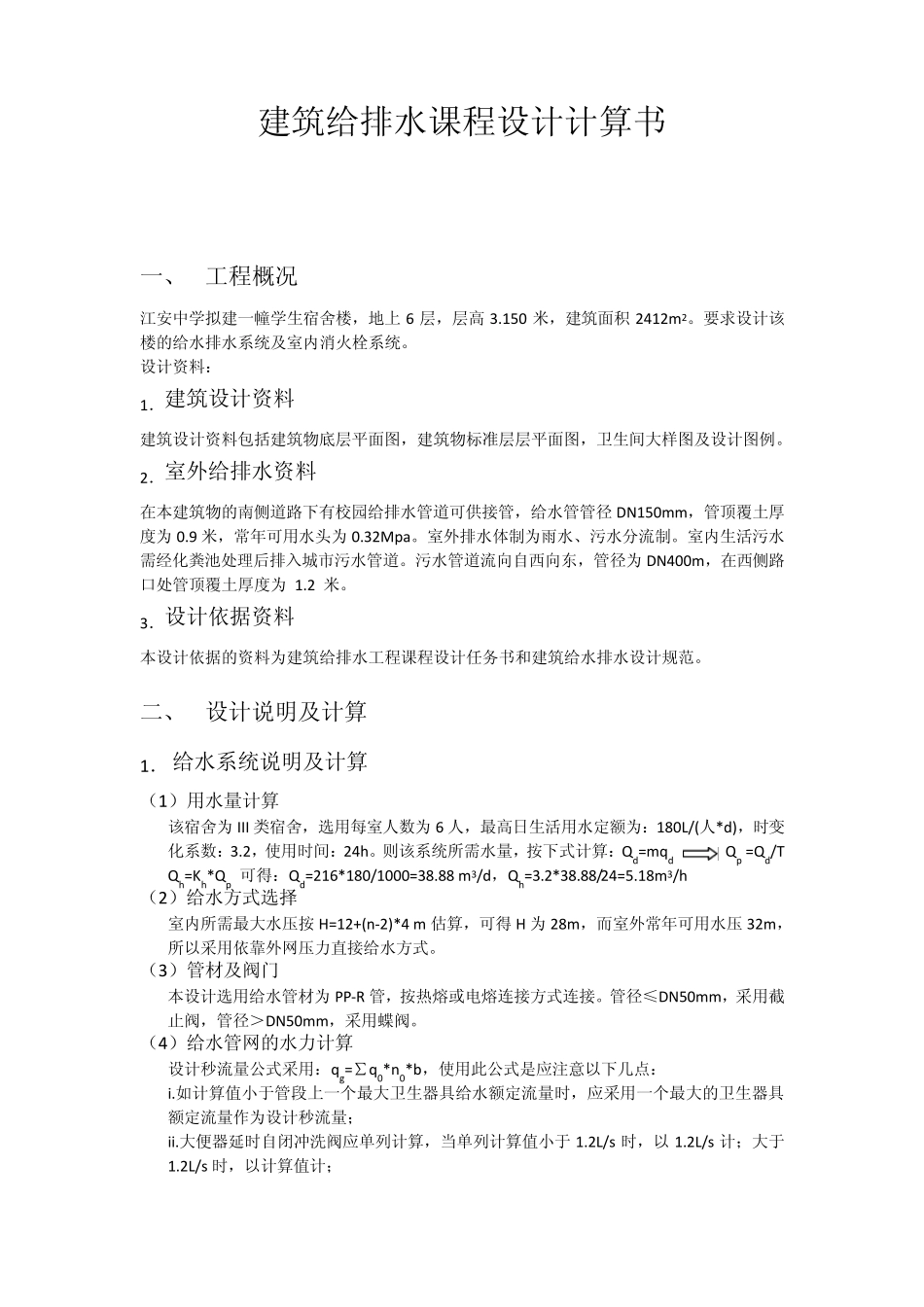

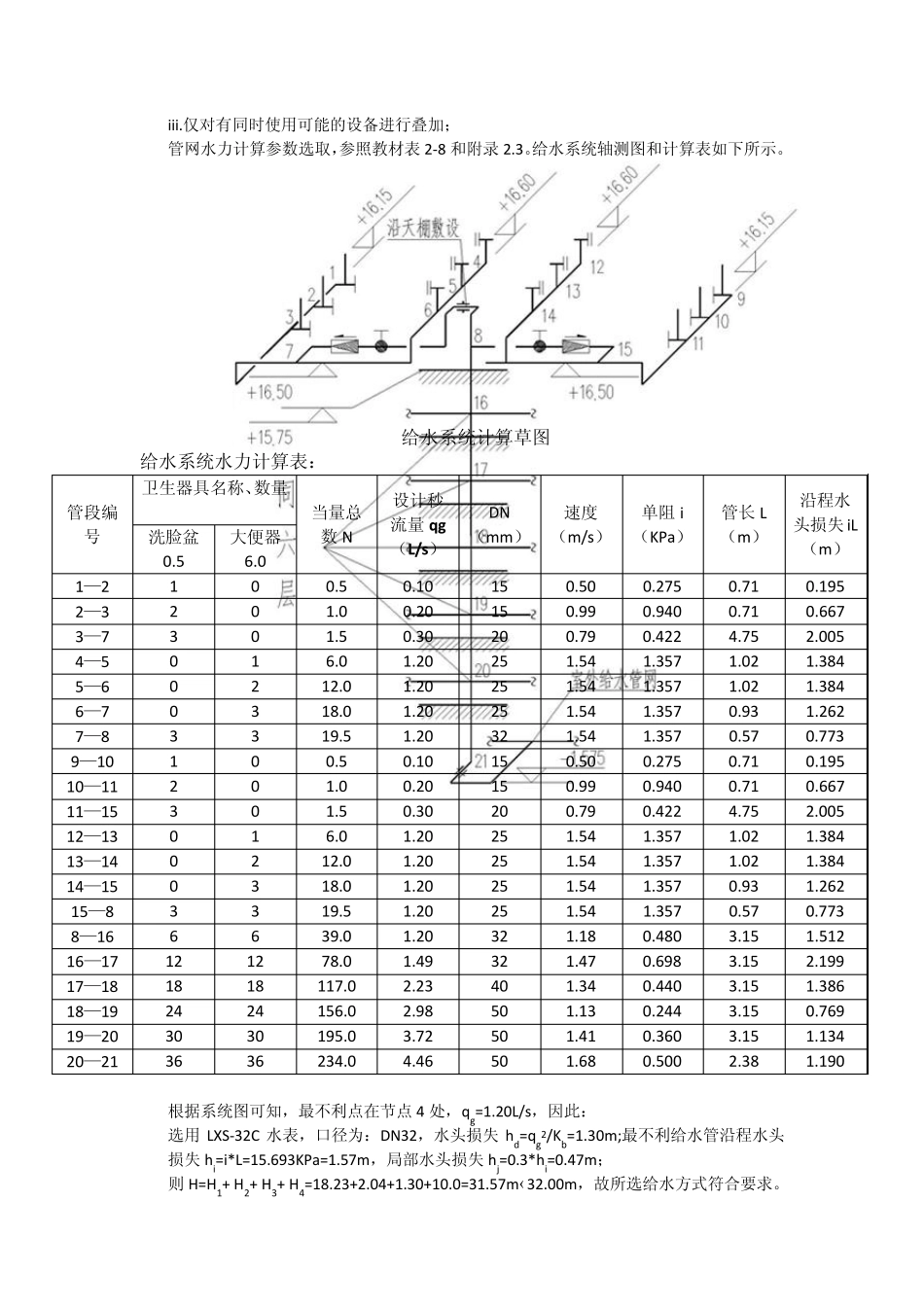

建筑给排水课程设计计算书 一、 工程概况 江安中学拟建一幢学生宿舍楼，地上 6 层，层高 3.150 米，建筑面积 2412m2。要求设计该楼的给水排水系统及室内消火栓系统。 设计资料： 1．建筑设计资料 建筑设计资料包括建筑物底层平面图，建筑物标准层层平面图，卫生间大样图及设计图例。 2．室外给排水资料 在本建筑物的南侧道路下有校园给排水管道可供接管，给水管管径 DN150mm，管顶覆土厚度为 0.9 米，常年可用水头为 0.32Mpa。室外排水体制为雨水、污水分流制。室内生活污水需经化粪池处理后排入城市污水管道。污水管道流向自西向东，管径为 DN400m，在西侧路口处管顶覆土厚度为 1.2 米。 3．设计依据资料 本设计依据的资料为建筑给排水工程课程设计任务书和建筑给水排水设计规范。 二、 设计说明及计算 1． 给水系统说明及计算 （1）用水量计算 该宿舍为 III 类宿舍，选用每室人数为 6 人，最高日生活用水定额为：180L/(人*d)，时变化系数：3.2，使用时间：24h。则该系统所需水量，按下式计算：Qd=mqd Qp =Qd/T Qh=Kh*Qp 可得：Qd=216*180/1000=38.88 m3/d，Qh=3.2*38.88/24=5.18m3/h （2）给水方式选择 室内所需最大水压按H=12+(n-2)*4 m 估算，可得H 为 28m，而室外常年可用水压32m，所以采用依靠外网压力直接给水方式。 （3）管材及阀门 本设计选用给水管材为 PP-R 管，按热熔或电熔连接方式连接。管径≤DN50mm，采用截止阀，管径＞DN50mm，采用蝶阀。 （4）给水管网的水力计算 设计秒流量公式采用：qg=∑q0*n0*b，使用此公式是应注意以下几点： i.如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具额定流量作为设计秒流量； ii.大便器延时自闭冲洗阀应单列计算，当单列计算值小于 1.2L/s 时，以1.2L/s 计；大于1.2L/s时，以计算值计； iii.仅对有同时使用可能的设备进行叠加； 管网水力计算参数选取，参照教材表2-8 和附录2.3。给水系统轴测图和计算表如下所示。 给水系统计算草图 给水系统水力计算表： 管段编号 卫生器具名称、数量 当量总数N 设计秒流量qg（L/s） DN（mm） 速度（m/s） 单阻i（KPa） 管长L（m） 沿程水头损失iL（m） 洗脸盆0.5 大便器6.0 1—2 1 0 0.5 0.10 15 0.50 0.275 0.71 0.195 2—3 2 0 1.0 0.20 15 0.99 0.940 0.71 0.667 3—7 3 0 1.5 0.30 20 0.79 0.422 4.75 2.005 4—5 0...
