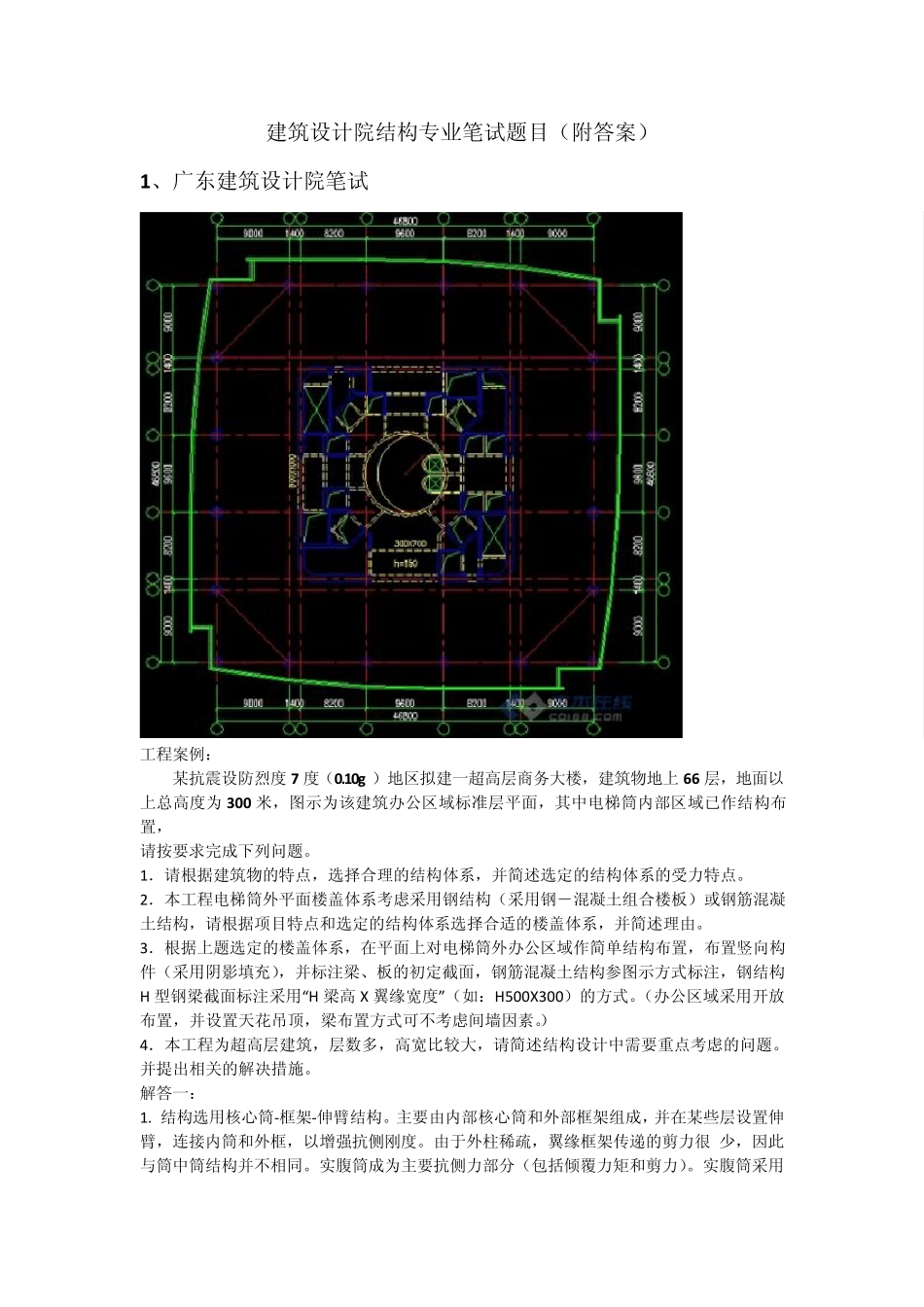

建筑设计院结构专业笔试题目(附答案)1、广东建筑设计院笔试工程案例:某抗震设防烈度 7 度(0.10g )地区拟建一超高层商务大楼,建筑物地上 66 层,地面以上总高度为 300 米,图示为该建筑办公区域标准层平面,其中电梯筒内部区域已作结构布置,请按要求完成下列问题。1.请根据建筑物的特点,选择合理的结构体系,并简述选定的结构体系的受力特点。2.本工程电梯筒外平面楼盖体系考虑采用钢结构(采用钢-混凝土组合楼板)或钢筋混凝土结构,请根据项目特点和选定的结构体系选择合适的楼盖体系,并简述理由。3.根据上题选定的楼盖体系,在平面上对电梯筒外办公区域作简单结构布置,布置竖向构件(采用阴影填充),并标注梁、板的初定截面,钢筋混凝土结构参图示方式标注,钢结构H 型钢梁截面标注采用“H 梁高 X 翼缘宽度”(如:H500X300)的方式。(办公区域采用开放布置,并设置天花吊顶,梁布置方式可不考虑间墙因素。)4.本工程为超高层建筑,层数多,高宽比较大,请简述结构设计中需要重点考虑的问题。并提出相关的解决措施。解答一:1. 结构选用核心筒-框架-伸臂结构。主要由内部核心筒和外部框架组成,并在某些层设置伸臂,连接内筒和外框,以增强抗侧刚度。由于外柱稀疏,翼缘框架传递的剪力很 少,因此与筒中筒结构并不相同。实腹筒成为主要抗侧力部分(包括倾覆力矩和剪力)。实腹筒采用现浇钢筋混凝土或者钢骨混凝土,外框架可以巨型斜支撑框架, 柱使用钢管混凝土。2. 楼盖采用钢混凝土组合楼盖。可以有效降低梁高,并有效连接外框架和实腹筒。而且,钢梁能够有效降低楼盖重量,方便施工,能与型钢混凝土柱方便连接,楼盖的钢筋可以深入内筒,达到有效连接锚固。3. 办公区不设内柱,使用钢-混凝土组合楼盖。梁跨 9000,工字型梁取跨高比近似取为 16,则梁高可以取为 550.则初步选为 H550X500.竖向构件,在各轴线处布置,柱距 8500-9000.4. 由于此楼是超高层结构,而且广东时有台风,因为抗侧力构件的设计时关键。实腹筒是承担侧向力的主要构件,在底部各层要加强,墙厚要增强,延迟在强震作用下筒的屈服;伸臂结构采用桁架形式,应保证它的设计,特别是节点处的连接,并特别注意地震作用下伸臂的受力变形;限制层间位移和顶点位移(特别是风载和地震作用下)以及顶点振动,在外框架布置斜向支承;伸臂层的上下层可能出现刚度突变,应设法减少突变;在设计中,若采用完全刚性楼板假定,桁架的斜腹杆讲没有内...
