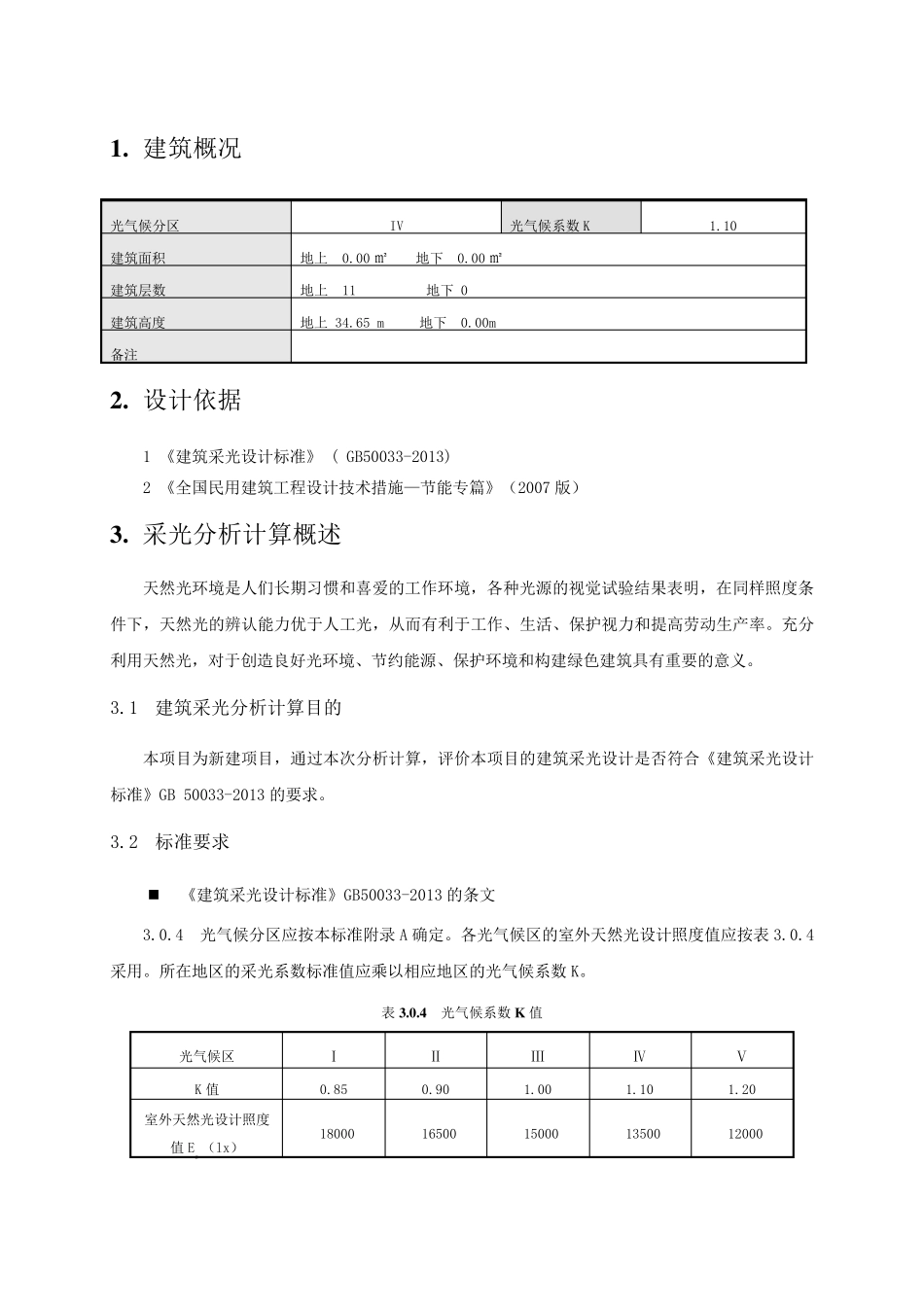

建 筑 采 光 分 析 计 算 报 告 书 【住宅建筑】 工程名称 设计编号 建设单位 设计单位 审 核 人 审 定 人 计算日期 2014 年 8 月 12 日 采用软件 采光分析软件版本 20140522 研发单位 北京绿建软件有限公司 正版授权码 1. 建筑概况 2. 设计依据 1 《建筑采光设计标准》 ( GB50033-2013) 2 《全国民用建筑工程设计技术措施—节能专篇》(2007 版) 3. 采光分析计算概述 天然光环境是人们长期习惯和喜爱的工作环境,各种光源的视觉试验结果表明,在同样照度条件下,天然光的辨认能力优于人工光,从而有利于工作、生活、保护视力和提高劳动生产率。充分利用天然光,对于创造良好光环境、节约能源、保护环境和构建绿色建筑具有重要的意义。 3.1 建筑采光分析计算目的 本项目为新建项目,通过本次分析计算,评价本项目的建筑采光设计是否符合《建筑采光设计标准》GB 50033-2013 的要求。 3.2 标准要求 《建筑采光设计标准》GB50033-2013 的条文 3.0.4 光气候分区应按本标准附录 A 确定。各光气候区的室外天然光设计照度值应按表 3.0.4采用。所在地区的采光系数标准值应乘以相应地区的光气候系数 K。 表 3.0.4 光气候系数 K 值 光气候区 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ K 值 0.85 0.90 1.00 1.10 1.20 室外天然光设计照度值 Es (lx) 18000 16500 15000 13500 12000 光气候分区 IV 光气候系数 K 1.10 建筑面积 地上 0.00 ㎡ 地下 0.00 ㎡ 建筑层数 地上 11 地下 0 建筑高度 地上 34.65 m 地下 0.00m 备注 4.0.1 住宅建筑的卧室、起居室(厅)、厨房应有直接采光。 4.0.2 住宅建筑的卧室、起居室(厅)的采光不应低于采光等级IV 级的采光标准值,侧面采光的采光系数不应低于2.0%,室内天然光照度不应低于300lx。 4.0.3 住宅建筑的采光标准值不应低于表4.0.3 的规定。 表4 .0 .3 住宅建筑的采光标准值 采光等级 场所名称 侧面采光 采光系数标准值(%) 室外天然光照度标准值(lx) Ⅳ 厨房 2.0 300 Ⅴ 卫生间、过道、餐厅、楼梯间 1.0 150 综上所述,该项目建筑采光设计达标标准为:(1)卧室、起居室(厅)的采光系数设计值不应小于2.20%。(2)厨房的采光系数设计值不应小于2.2%,卫生间、过道、餐厅、楼梯间的采光系数设计值不应小于1.10%。 3.3 技术路线 国家标准《建筑采光设计标准》GB50033-2013 以采光系...
