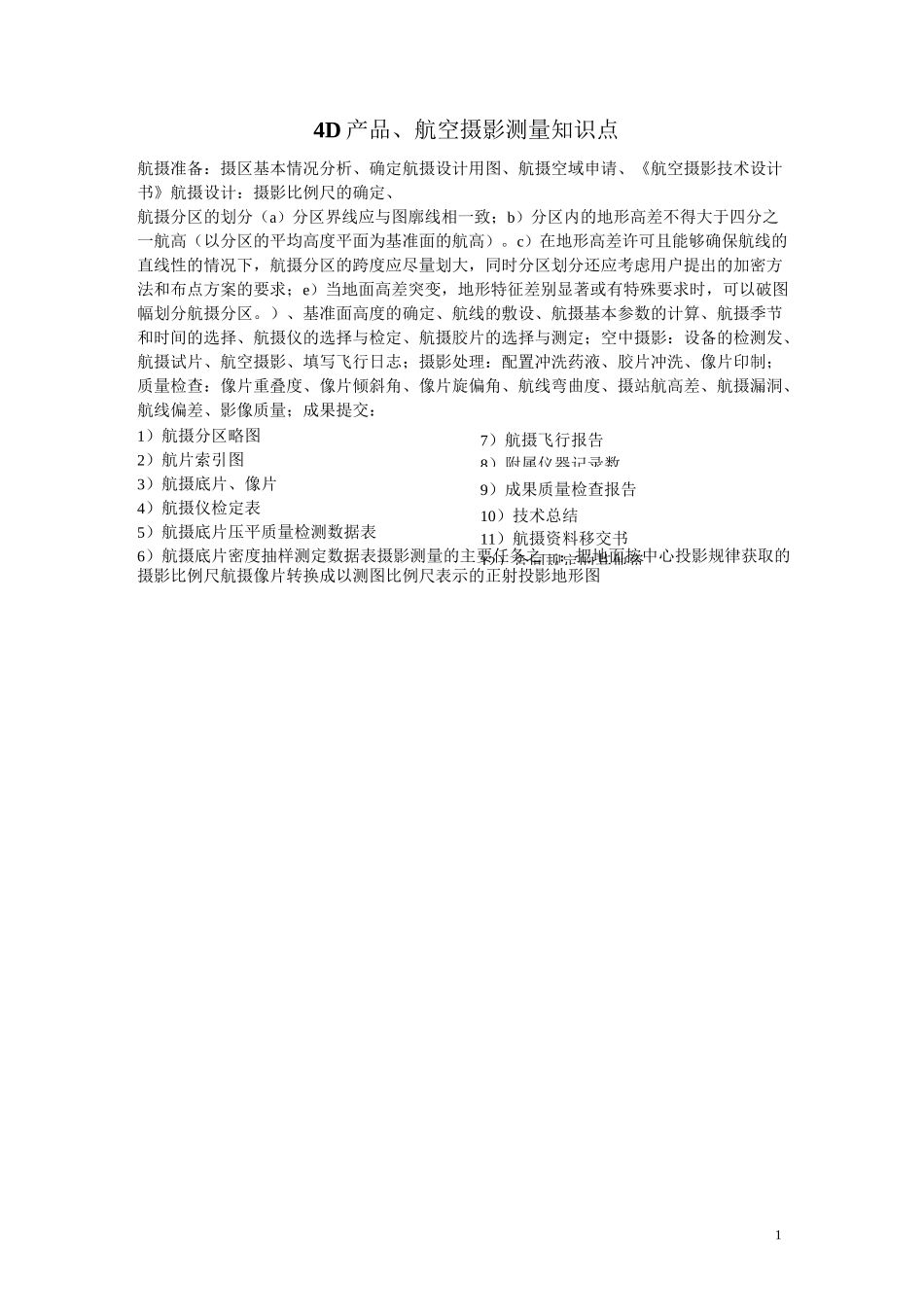

17)航摄飞行报告8)附属仪器记录数9)成果质量检查报告10)技术总结11)航摄资料移交书12)合同规定的其他资4D 产品、航空摄影测量知识点航摄准备:摄区基本情况分析、确定航摄设计用图、航摄空域申请、《航空摄影技术设计书》航摄设计:摄影比例尺的确定、航摄分区的划分(a)分区界线应与图廓线相一致;b)分区内的地形高差不得大于四分之一航高(以分区的平均高度平面为基准面的航高)。c)在地形高差许可且能够确保航线的直线性的情况下,航摄分区的跨度应尽量划大,同时分区划分还应考虑用户提出的加密方法和布点方案的要求;e)当地面高差突变,地形特征差别显著或有特殊要求时,可以破图幅划分航摄分区。)、基准面高度的确定、航线的敷设、航摄基本参数的计算、航摄季节和时间的选择、航摄仪的选择与检定、航摄胶片的选择与测定;空中摄影:设备的检测发、航摄试片、航空摄影、填写飞行日志;摄影处理:配置冲洗药液、胶片冲洗、像片印制;质量检查:像片重叠度、像片倾斜角、像片旋偏角、航线弯曲度、摄站航高差、航摄漏洞、航线偏差、影像质量;成果提交:1)航摄分区略图2)航片索引图3)航摄底片、像片4)航摄仪检定表5)航摄底片压平质量检测数据表6)航摄底片密度抽样测定数据表摄影测量的主要任务之一:把地面按中心投影规律获取的摄影比例尺航摄像片转换成以测图比例尺表示的正射投影地形图2解析空中三角测量案例空中三角测量的精度指标主要指定向误差和控制点残差:框标坐标残差绝对值一般不大于,最大不超过。扫描数字化航摄影像连接点上下视差中误差为(像素),数码航摄仪获取的影像连接点上下视差中误差为像素。1、资料准备:像片索引图、数字/数字化航摄影像、航摄仪检定书、飞行记录资料、区内现有小比例尺地形图、区域网像控点刺点片、区域网像控点联测成果。2、像控点的转刺:航摄像片上平面点和平高点的刺孔偏离误差,不得大于像片上的 0.1毫米,高程点如选在明显目标点上,则要求相同,像控点的刺孔要小,刺孔直径最大不得超过 0.2 毫米3、像控点的选点观测:像片控制点的一般应满足下列条件:a)像片控制点的目标影像应清晰,易于判读;目标条件与其他像片条件矛盾时应着重考虑目标条件;b)布设的控制点应能公用;c)控制点距像片边缘不应小于1cm(18cmX18cm 像幅)或 1.5cm(23cmX23cm),综合法成图的控制点距航向边缘不应小于上述规定的 1/2;d 控制点距像片的各类标志应大于 1mm;4、定向:定向点残余上...
