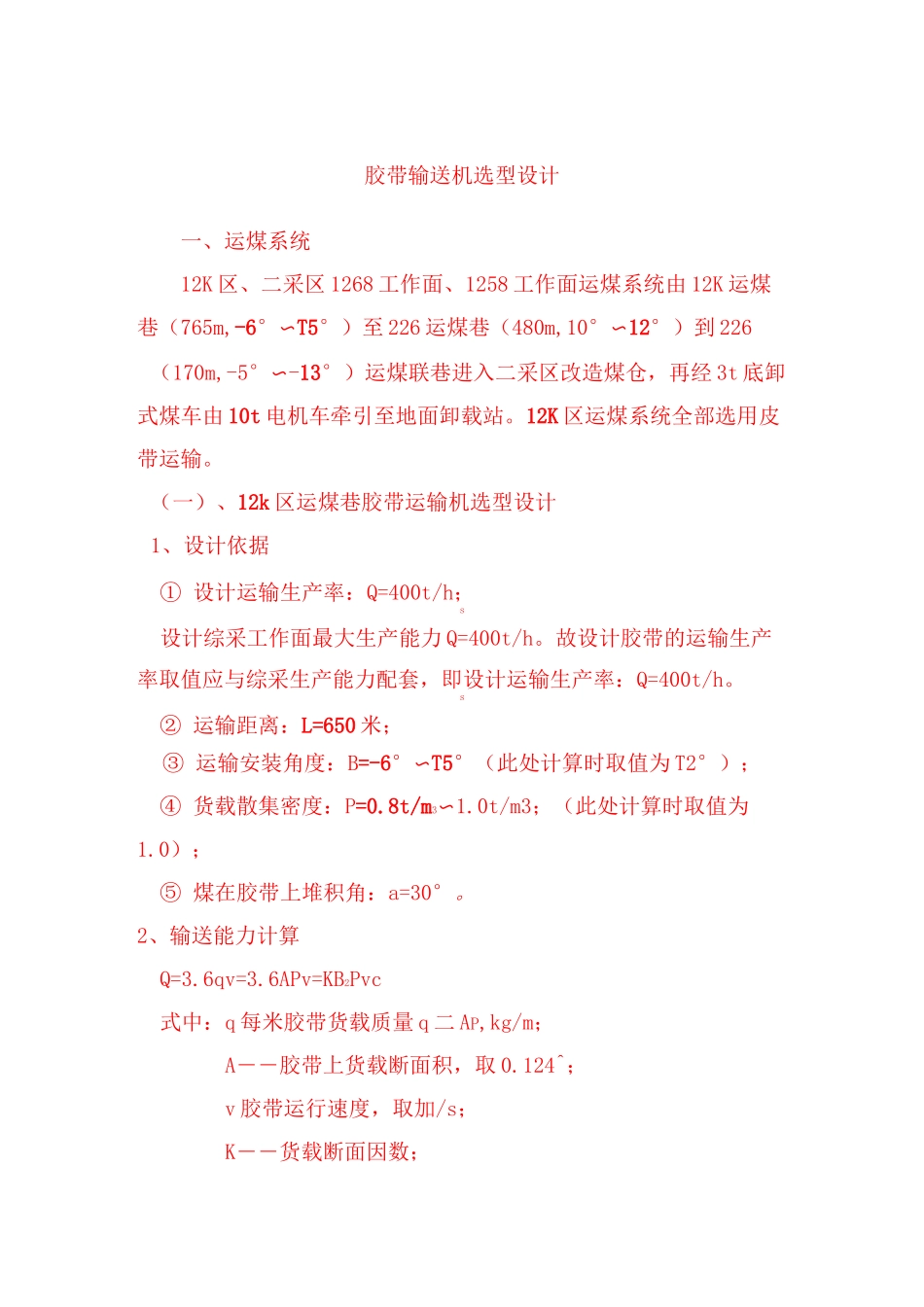

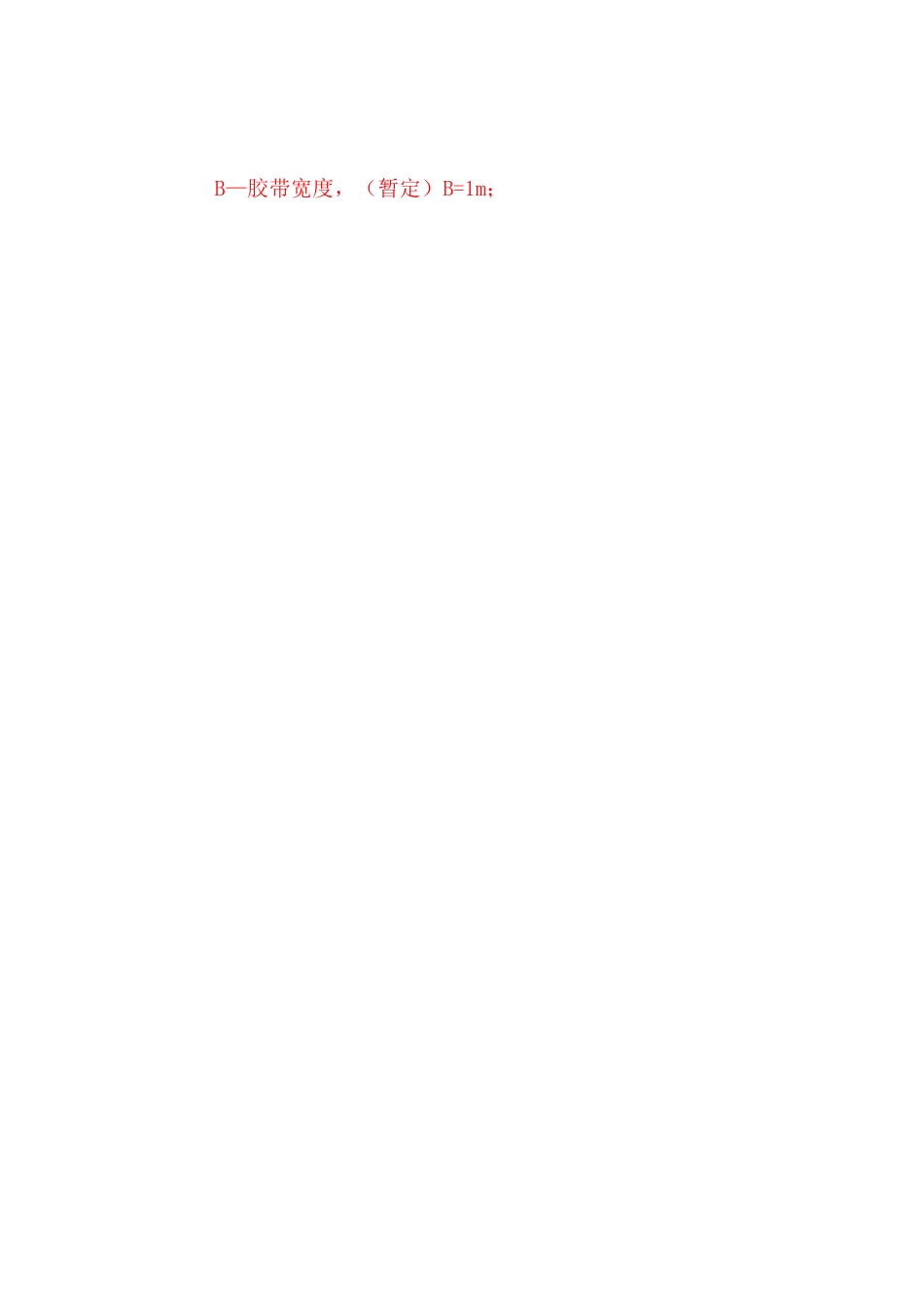

胶带输送机选型设计一、运煤系统12K 区、二采区 1268 工作面、1258 工作面运煤系统由 12K 运煤巷（765m,-6°〜T5°）至 226 运煤巷（480m,10°〜12°）到 226（170m,-5°〜-13°）运煤联巷进入二采区改造煤仓，再经 3t 底卸式煤车由 10t 电机车牵引至地面卸载站。12K 区运煤系统全部选用皮带运输。（一）、12k 区运煤巷胶带运输机选型设计1、设计依据① 设计运输生产率：Q=400t/h；s设计综采工作面最大生产能力 Q=400t/h。故设计胶带的运输生产率取值应与综采生产能力配套，即设计运输生产率：Q=400t/h。s② 运输距离：L=650 米；③ 运输安装角度：B=-6°〜T5°（此处计算时取值为 T2°）；④ 货载散集密度：P=0.8t/m3〜1.0t/m3；（此处计算时取值为1.0）；⑤ 煤在胶带上堆积角：a=30°。2、输送能力计算Q=3.6qv=3.6APv=KB2Pvc式中：q 每米胶带货载质量 q 二 AP,kg/m；A――胶带上货载断面积，取 0.124^；v 胶带运行速度，取加/s；K――货载断面因数；B—胶带宽度，（暂定）B=1m；1153426C—倾角运输因数，取 c=0.9；Q 二 KB2pvc=3.6X0.124m2X1X1000/maX 加/sX0.9=803.52t/hQ=803.52t/h〉Q=400t/h；故 1 米平皮带在 2 米/秒的运行速度上 s其输送能力能够满足设计输送能力。3、胶带宽度计算B=，、/3vkvpc求出胶带最小宽度 B=533,暂取 B=1000；宽度校核：B$2max+200，式中 max 为原煤最大块度尺寸不大于 400；则 B$2X400+200=1000故暂定的 B=1000 的胶带宽度满足要求。4、胶带运行阻力计算：胶带及物料产生的运行阻力计算：逐点计算F=L«g(cosaq+cosaq+q+q)式中：L——胶带长度，m；s――上下胶带模拟阻力系数，0.04；q 每米胶带货载质量，kg/m；q=Q/3.6v=400/3.6/2=55.56kg/m；Sa――皮带角度，15°；q 每米胶带质量，kg/m，暂取 10.56kg/m；0q——拆算到每米长度上托辊转动部份质量，查表取 6kg/m；1q 拆算到每米长度下托辊转动部份质量，按上式为22.927kg/m；代入上式求得:F 二 g(q+q+q'g)Ls'cos&土 g(q+q)LsinB1ddF=11642.03N1物料提升阻力：F 二 Hqg=-91686.65N2头部清扫器对胶带阻力：F 二 2APu3=720N3尾部清扫器对胶带阻力：F 二 20Bg=196.20N4导料板阻力：F=uIv2Ygl/v2b2=439.85N521给料点处物料附加阻力：F 二 IVYv=446.40N6胶带绕过滚筒附加阻力：F=6000N7驱动滚筒圆周驱动力：F 二 F-(F+F+F+F+F+F)u2134567=-72242.17N5、传动功率计算及驱动设备选型传动滚筒轴功率计算...
