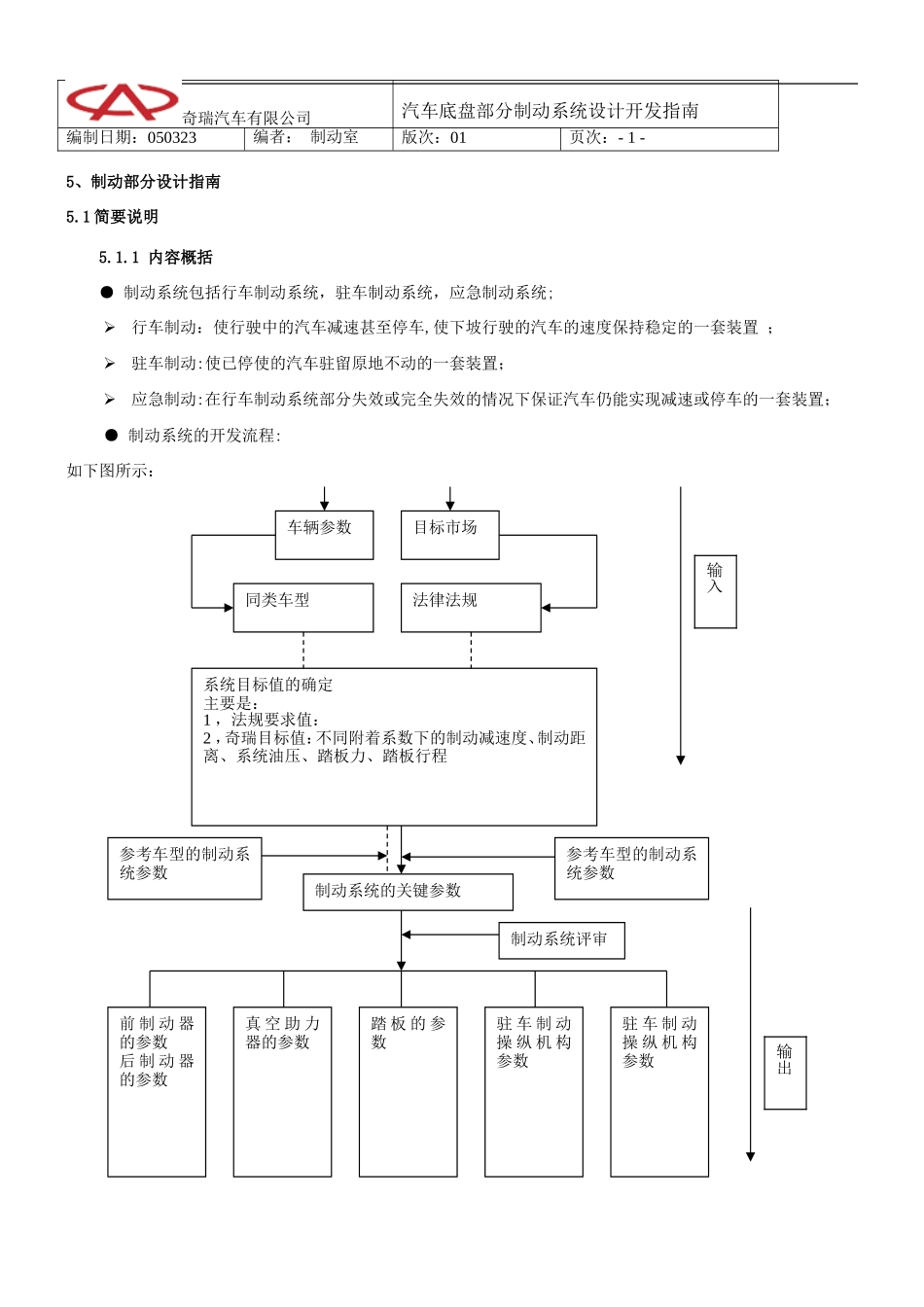

5、制动部分设计指南5.1简要说明5.1.1内容概括●制动系统包括行车制动系统，驻车制动系统，应急制动系统;行车制动：使行驶中的汽车减速甚至停车,使下坡行驶的汽车的速度保持稳定的一套装置；驻车制动:使已停使的汽车驻留原地不动的一套装置；应急制动:在行车制动系统部分失效或完全失效的情况下保证汽车仍能实现减速或停车的一套装置；●制动系统的开发流程:如下图所示：奇瑞汽车有限公司汽车底盘部分制动系统设计开发指南编制日期：050323编者：制动室版次：01页次：-1-车辆参数目标市场同类车型法律法规系统目标值的确定主要是：1，法规要求值：2，奇瑞目标值：不同附着系数下的制动减速度、制动距离、系统油压、踏板力、踏板行程参考车型的制动系统参数制动系统的关键参数前制动器的参数后制动器的参数真空助力器的参数踏板的参数驻车制动操纵机构参数驻车制动操纵机构参数参考车型的制动系统参数制动系统评审输入输出5.1.2适用范围适用于所有奇瑞公司所开发的车型.5.1.3设计目的合理设计汽车的制动系统，其目的在于:在满足国家法规要求的同时,具有良好的舒适性,满足用户的要求.5.1.4零件结构图制动系统主要分为三部分:1行车制动系统:包括基础制动器,真空助力器,制动管路,踏板,2.驻车制动系统,包括驻车操纵机构总成,制动拉索,驻车制动器3.压力调节装置包括包括ABS控制器总成或比例阀,ABS传感器等,5.2设计构想5.2.1设计原则5.2.1.1制动系统的功能要求●行车制动必须保证驾驶员在行车过程中能控制机动车安全、有效地减速和停车。行车制动必须是可控制的，且必须保证驾驶员在其座位上双手无须离开方向盘（或方向把）就能实现制动;驻车制动应能使机动车即使在没有驾驶员的情况下，也能停在上、下坡道上。驾驶员必须在座位上就可以实现驻车制动。奇瑞汽车有限公司汽车底盘部分制动系统设计开发指南编制日期：050323编者：制动室版次：01页次：-2-●制动效能要满足法规要求●有良好的制动稳定性●驾驶感好（包括踏板力，踏板行程）●有良好的热衰退性能（通过AMS试验来验证,详见试验部分）5.2.1.2制动系统的顾客要求在满足制动性能的前提下,还应该满足舒适性要求,如:操作方便,行车制动在产生最大制动效能时的踏板力，对于乘用车不应大于230N；手握力不应大于250N,除了这些力的要求,尽量避免有制动点头,制动时摩擦片尖叫等不良现象,同时在行车制动系统失效的情况下,还应具有应急制动的功能.5.2.1.3制动系统的性能要求制动系统性能要满足法规GB/T12676要求,GB/T12676等同于欧洲法规ECER13-09，ECER13H-00及美国法规FMVSS1355.2.2制动系统设计计算5.2.2.1●决定制动系统关键参数的因素:详见下表决定制动系统参数的整车调查表LadenWeight[kg]:满载质量LadenWeightperc.front[%]:满载前轴轴荷比重LadenHeightofc.g.[mm]:满载重心高度(hg)Unladenweight[kg]:(kerbWeight)空载质量UnladenWeightperc.Front[%]:空载前轴轴荷比重Unladenheightofc.g.[mm]:空载重心高度Wheelbase[mm]:轴距SplitF/R,X,L,HI,orHH):管路布置型式Maximumaxleloadfront[kg]:前轴最大轴载Maximumaxleloadrear[kg]:后轴最大轴载Maximumspeed[km/h]:最高车型奇瑞汽车有限公司汽车底盘部分制动系统设计开发指南编制日期：050323编者：制动室版次：01页次：-3-EnginePower[kW]:发动机功率Enginestrokevolume[ccm]:发动机排量Ladenacceleration0to100km/h[s]:满载车速从0到100的加速时间Halfladenacceleration80km/hto90%vmax[s]:半载车速从80到最大车速的90%的加速时间PowerTransmission(Front,Rearor4wheels):驱动型式Tirerollingradiusfront[mm]:前轮滚动半径Tirerollingradiusrear[mm]:后轮滚动半径RimSize[in]:轮辋规格Tiresizefront:前轮胎规格Tiresizerear:后轮胎规格●计算过程汽车制动时，地面作用于车轮的切线力称为地面制动力Fxb，它是使汽车制动而减速行驶的外力。在轮胎周缘克服制动器摩擦力矩Mu所需的力称为制动器制动力Fu。地面制动力是滑动摩擦约束反力，其最大值受附着力的限制。附着力FΦ与Fxbmax的关系为Fxbmax＝FΦ＝Fz·Φ。Fz为地面垂直反作用力，Φ为轮胎—道路附着系数，其值受各种因素影响。...
