自考总复习电气控制技术27979

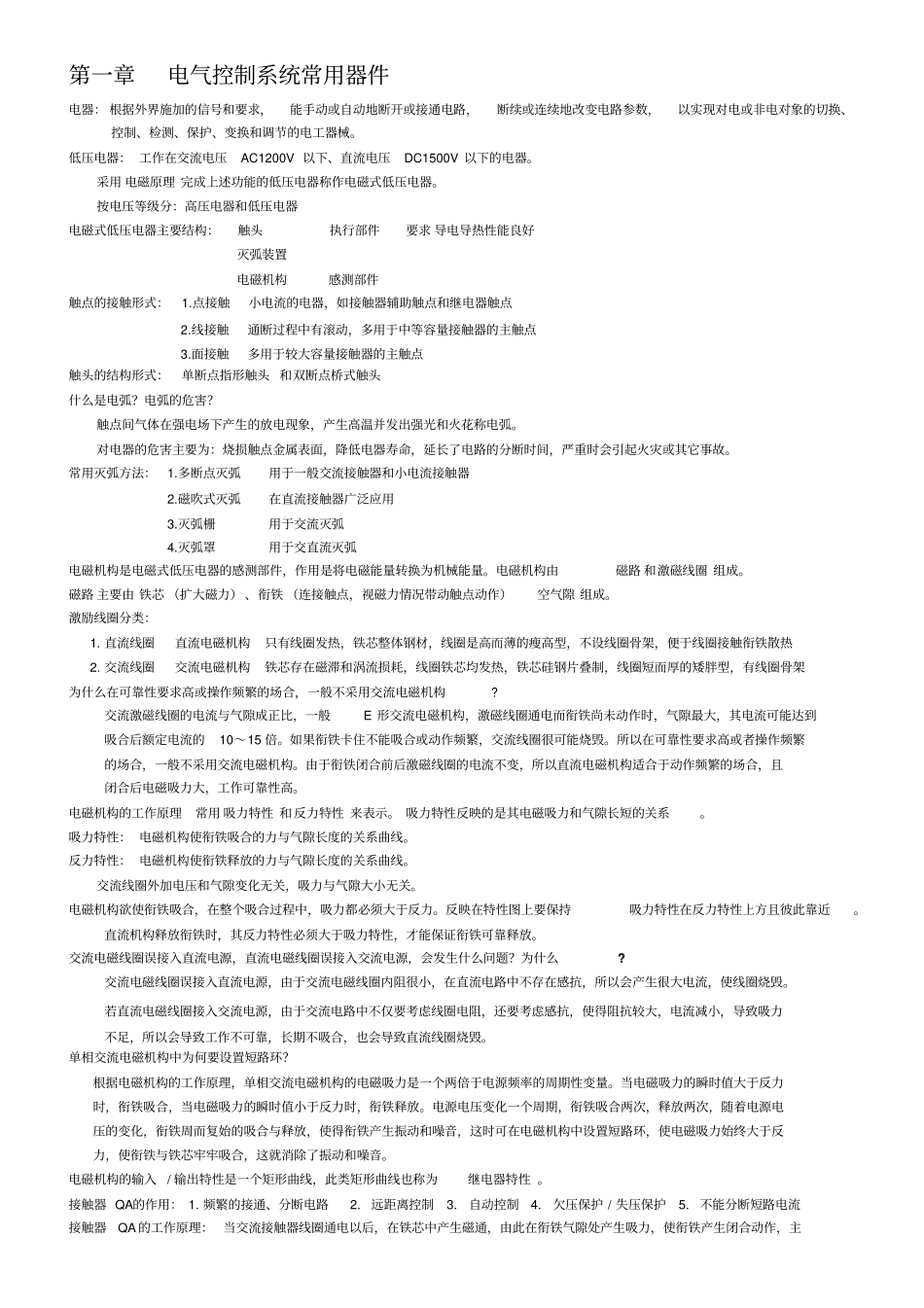

自考总复习电气控制技术27979_第1页
1/10

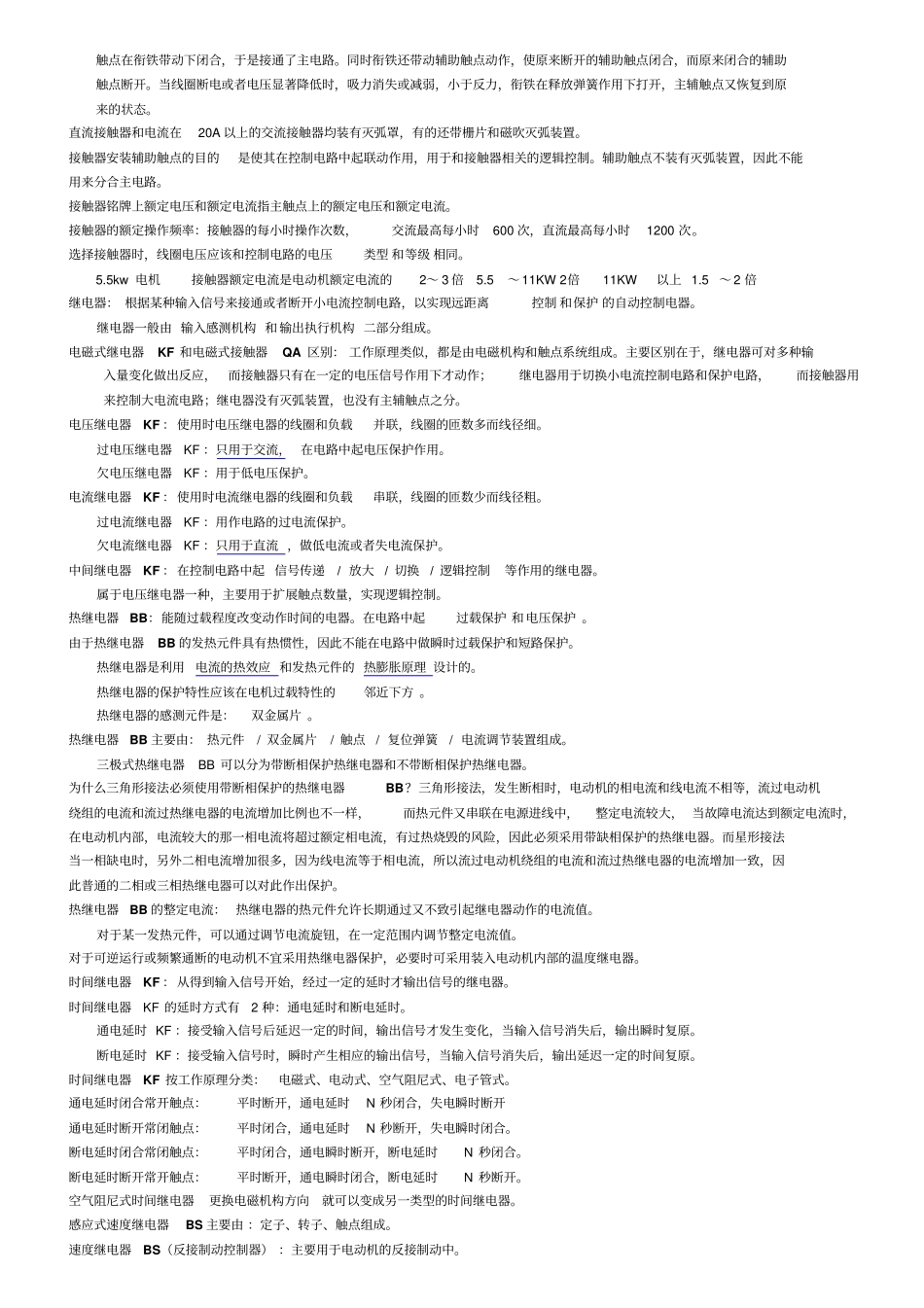

自考总复习电气控制技术27979_第2页
2/10

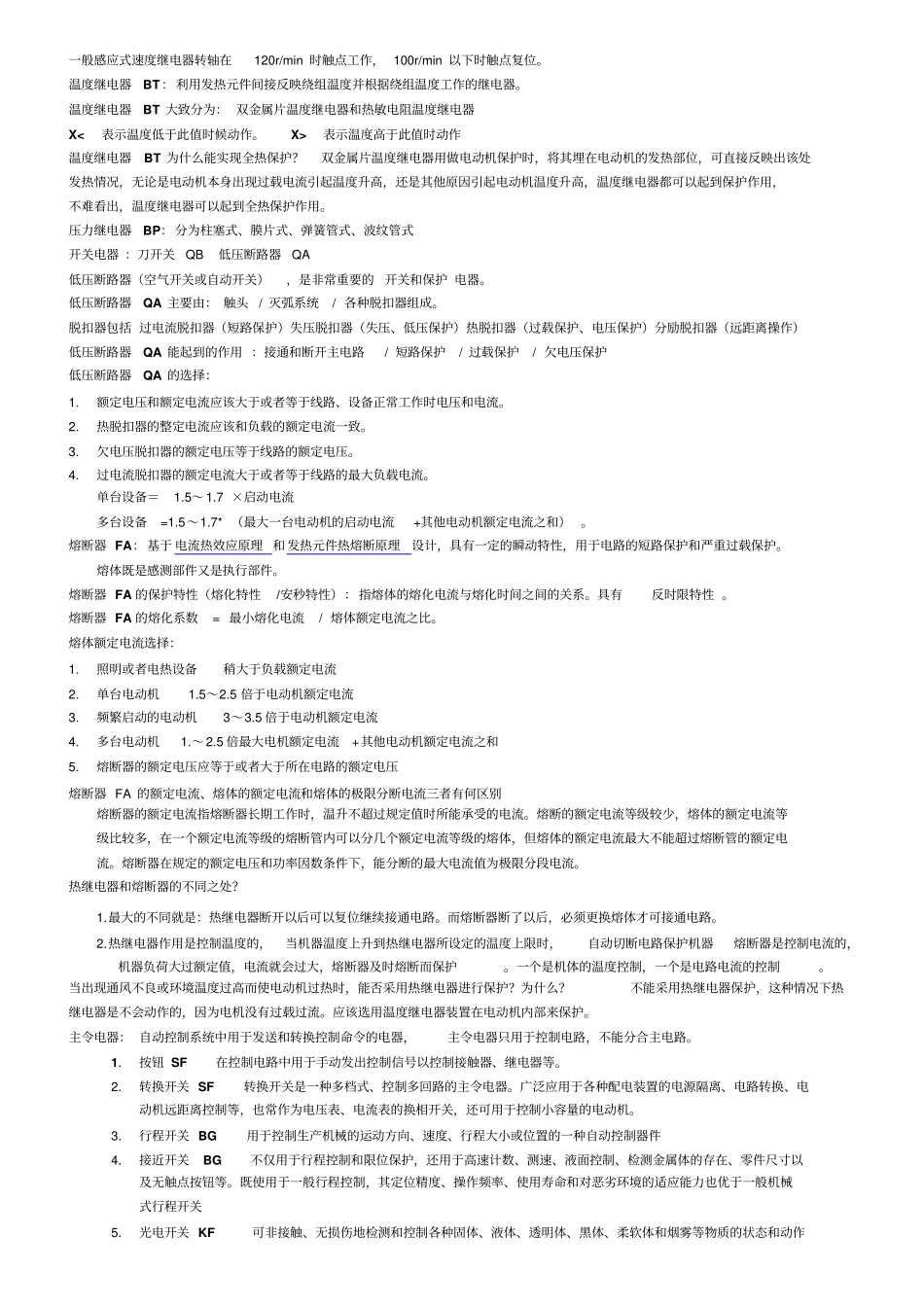

自考总复习电气控制技术27979_第3页
3/10
第一章电气控制系统常用器件电器: 根据外界施加的信号和要求,能手动或自动地断开或接通电路,断续或连续地改变电路参数,以实现对电或非电对象的切换、控制、检测、保护、变换和调节的电工器械。低压电器: 工作在交流电压AC1200V 以下、直流电压DC1500V 以下的电器。采用 电磁原理 完成上述功能的低压电器称作电磁式低压电器。按电压等级分:高压电器和低压电器电磁式低压电器主要结构:触头执行部件要求 导电导热性能良好灭弧装置电磁机构感测部件触点的接触形式:1.点接触小电流的电器,如接触器辅助触点和继电器触点2.线接触通断过程中有滚动,多用于中等容量接触器的主触点3.面接触多用于较大容量接触器的主触点触头的结构形式:单断点指形触头 和双断点桥式触头什么是电弧?电弧的危害?触点间气体在强电场下产生的放电现象,产生高温并发出强光和火花称电弧。对电器的危害主要为:烧损触点金属表面,降低电器寿命,延长了电路的分断时间,严重时会引起火灾或其它事故。常用灭弧方法:1.多断点灭弧用于一般交流接触器和小电流接触器2.磁吹式灭弧在直流接触器广泛应用3.灭弧栅用于交流灭弧4.灭弧罩用于交直流灭弧电磁机构是电磁式低压电器的感测部件,作用是将电磁能量转换为机械能量。电磁机构由磁路 和激磁线圈 组成。磁路 主要由 铁芯 (扩大磁力) 、衔铁 (连接触点,视磁力情况带动触点动作)空气隙 组成。激励线圈分类:1. 直流线圈直流电磁机构只有线圈发热,铁芯整体钢材,线圈是高而薄的瘦高型,不设线圈骨架,便于线圈接触衔铁散热2. 交流线圈交流电磁机构铁芯存在磁滞和涡流损耗,线圈铁芯均发热,铁芯硅钢片叠制,线圈短而厚的矮胖型,有线圈骨架为什么在可靠性要求高或操作频繁的场合,一般不采用交流电磁机构? 交流激磁线圈的电流与气隙成正比,一般E 形交流电磁机构,激磁线圈通电而衔铁尚未动作时,气隙最大,其电流可能达到吸合后额定电流的10~15 倍。如果衔铁卡住不能吸合或动作频繁,交流线圈很可能烧毁。所以在可靠性要求高或者操作频繁的场合,一般不采用交流电磁机构。由于衔铁闭合前后激磁线圈的电流不变,所以直流电磁机构适合于动作频繁的场合,且闭合后电磁吸力大,工作可靠性高。电磁机构的工作原理常用 吸力特性 和 反力特性 来表示。 吸力特性反映的是其电磁吸力和气隙长短的关系。吸力特性: 电磁机构使衔铁吸合的力与气隙长度的关系曲线。反力特性: 电磁机构使衔铁释放的力...
