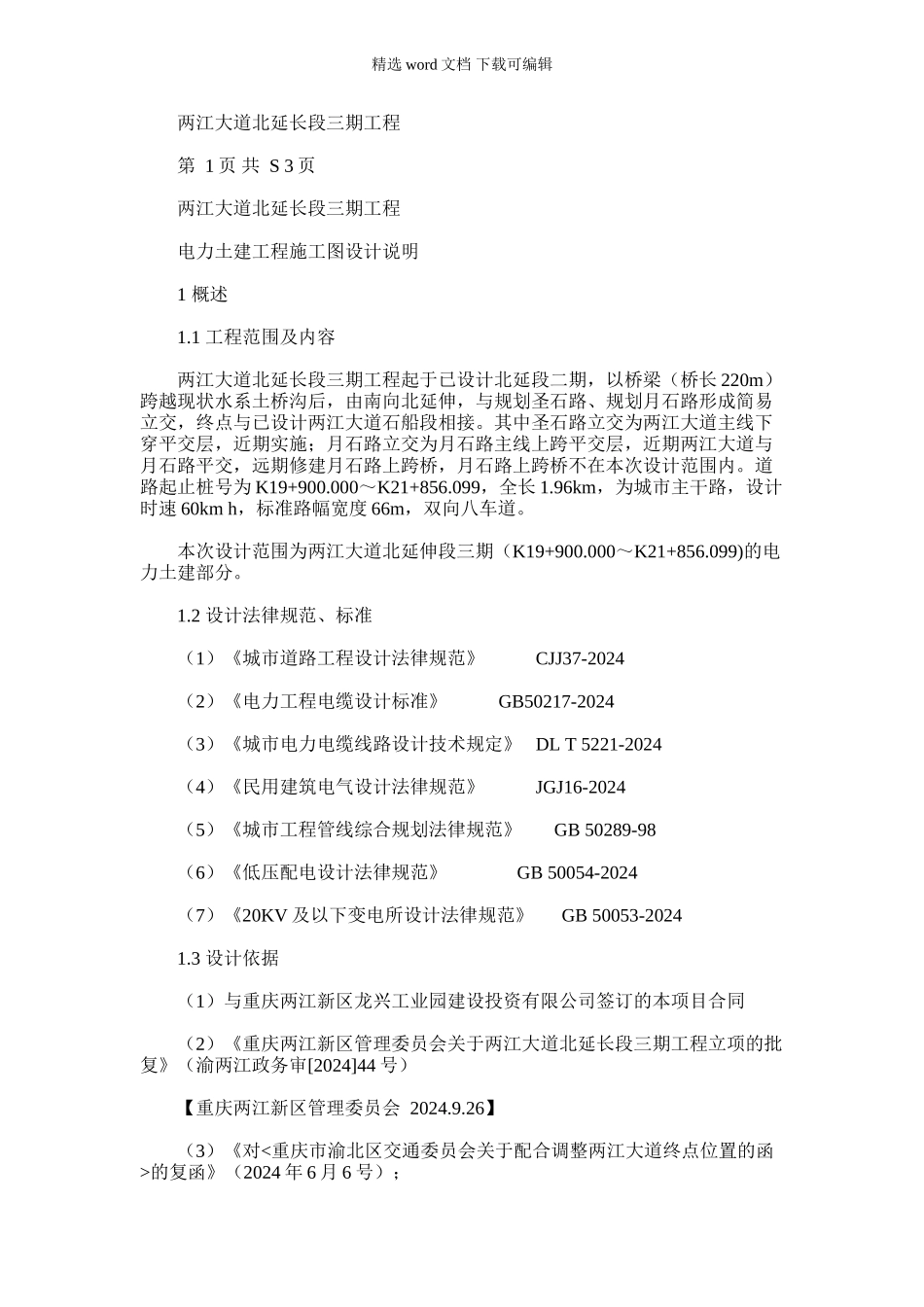

精选 word 文档 下载可编辑 两江大道北延长段三期工程 第 1 页 共 S 3 页 两江大道北延长段三期工程 电力土建工程施工图设计说明 1 概述 1.1 工程范围及内容 两江大道北延长段三期工程起于已设计北延段二期，以桥梁（桥长 220m）跨越现状水系土桥沟后，由南向北延伸，与规划圣石路、规划月石路形成简易立交，终点与已设计两江大道石船段相接。其中圣石路立交为两江大道主线下穿平交层，近期实施；月石路立交为月石路主线上跨平交层，近期两江大道与月石路平交，远期修建月石路上跨桥，月石路上跨桥不在本次设计范围内。道路起止桩号为 K19+900.000～K21+856.099，全长 1.96km，为城市主干路，设计时速 60km h，标准路幅宽度 66m，双向八车道。 本次设计范围为两江大道北延伸段三期（K19+900.000～K21+856.099)的电力土建部分。 1.2 设计法律规范、标准 （1 ）《城市道路工程设计法律规范》CJJ37-2024 （2 ）《电力工程电缆设计标准》GB50217-2024 （3 ）《城市电力电缆线路设计技术规定》 DL T 5221-2024 （4 ）《民用建筑电气设计法律规范》JGJ16-2024 （5 ）《城市工程管线综合规划法律规范》GB 50289-98 （6 ）《低压配电设计法律规范》GB 50054-2024 （7）《20KV 及以下变电所设计法律规范》GB 50053-2024 1.3 设计依据 （1）与重庆两江新区龙兴工业园建设投资有限公司签订的本项目合同 （2）《重庆两江新区管理委员会关于两江大道北延长段三期工程立项的批复》（渝两江政务审[2024]44 号） 【重庆两江新区管理委员会 2024.9.26】 （3）《对<重庆市渝北区交通委员会关于配合调整两江大道终点位置的函>的复函》（2024 年 6 月 6 号）；下载后可任意编辑 （4）《重庆市城市总体规划(2024-2024 年)》 （5）《两江新区龙盛片区总体规划》 【中国城市规划设计讨论院】 （6）《两江新区龙盛片区道路及场地竖向专项规划》(阶段成果) 【机械工业第三设计讨论院、中国城市规划设计讨论院】 （7）《两江新区龙盛片区道路及场地竖向专项规划、泄洪通道及水系专项规划》现场调研报告 【机械工业第三设计讨论院、中国城市规划设计讨论院 2024.9】 （8）《两江大道南北延长段(K12+860～K17+500)施工图》 【机械工业第三设计讨论院 2024.04】 （9）《两江大道南北延长段(石河立交)施工图设计》 【中机中联工程有限公司 2024.10】 （10）《两江大道北延长段二期工程初步设计》 ...
