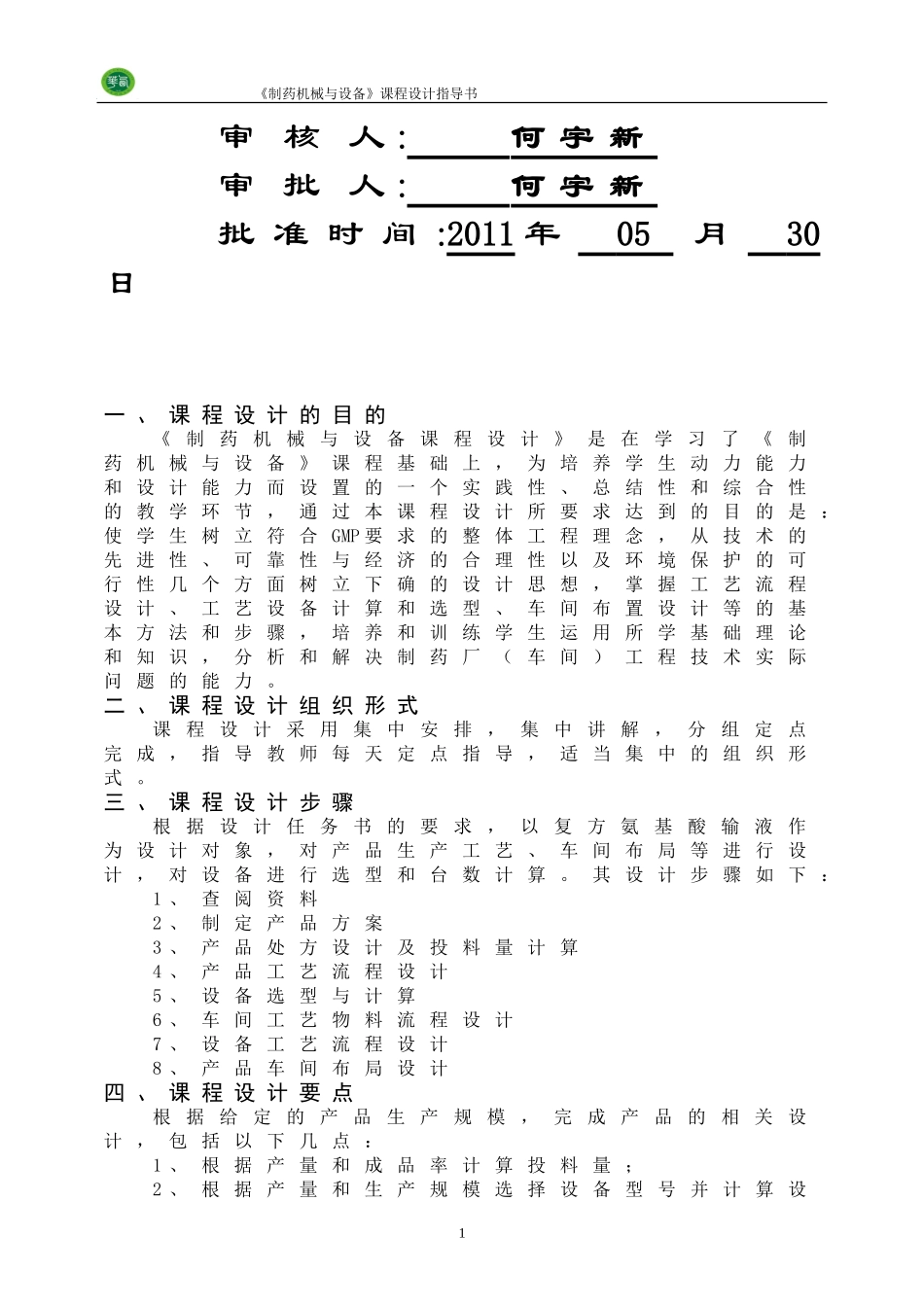

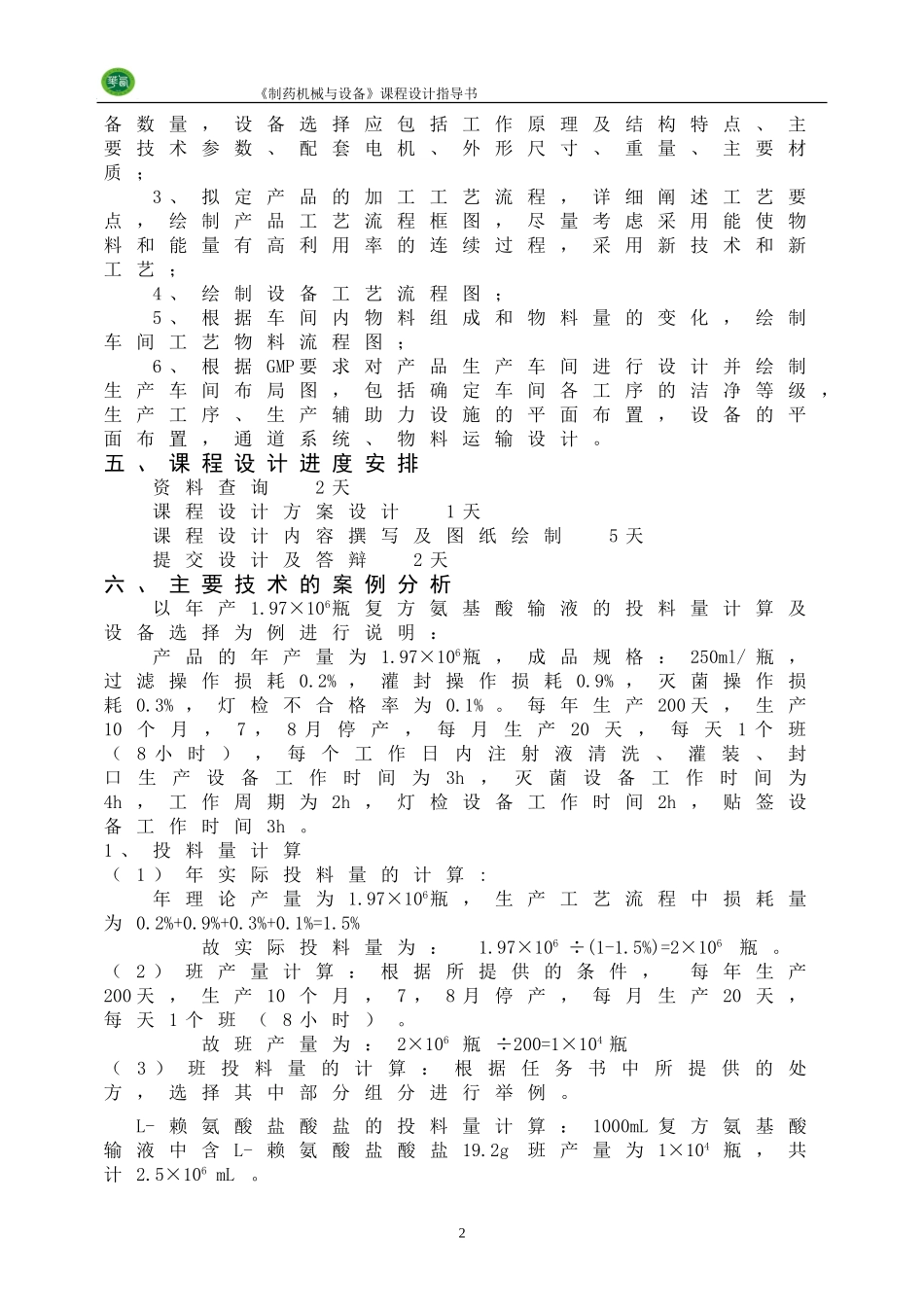

《制药机械与设备》课程设计指导书适用专业:制药工程课程代码:7403580学时:2周学分:2编写单位:生物工程学院编写人:李玲《制药机械与设备》课程设计指导书审核人:何宇新审批人:何宇新批准时间:2011年05月30日一、课程设计的目的《制药机械与设备课程设计》是在学习了《制药机械与设备》课程基础上，为培养学生动力能力和设计能力而设置的一个实践性、总结性和综合性的教学环节，通过本课程设计所要求达到的目的是：使学生树立符合GMP要求的整体工程理念，从技术的先进性、可靠性与经济的合理性以及环境保护的可行性几个方面树立下确的设计思想，掌握工艺流程设计、工艺设备计算和选型、车间布置设计等的基本方法和步骤，培养和训练学生运用所学基础理论和知识，分析和解决制药厂（车间）工程技术实际问题的能力。二、课程设计组织形式课程设计采用集中安排，集中讲解，分组定点完成，指导教师每天定点指导，适当集中的组织形式。三、课程设计步骤根据设计任务书的要求，以复方氨基酸输液作为设计对象，对产品生产工艺、车间布局等进行设计，对设备进行选型和台数计算。其设计步骤如下：1、查阅资料2、制定产品方案3、产品处方设计及投料量计算4、产品工艺流程设计5、设备选型与计算6、车间工艺物料流程设计7、设备工艺流程设计8、产品车间布局设计四、课程设计要点根据给定的产品生产规模，完成产品的相关设计，包括以下几点：1、根据产量和成品率计算投料量；2、根据产量和生产规模选择设备型号并计算设1《制药机械与设备》课程设计指导书备数量，设备选择应包括工作原理及结构特点、主要技术参数、配套电机、外形尺寸、重量、主要材质；3、拟定产品的加工工艺流程，详细阐述工艺要点，绘制产品工艺流程框图，尽量考虑采用能使物料和能量有高利用率的连续过程，采用新技术和新工艺；4、绘制设备工艺流程图；5、根据车间内物料组成和物料量的变化，绘制车间工艺物料流程图；6、根据GMP要求对产品生产车间进行设计并绘制生产车间布局图，包括确定车间各工序的洁净等级，生产工序、生产辅助力设施的平面布置，设备的平面布置，通道系统、物料运输设计。五、课程设计进度安排资料查询2天课程设计方案设计1天课程设计内容撰写及图纸绘制5天提交设计及答辩2天六、主要技术的案例分析以年产1.97×106瓶复方氨基酸输液的投料量计算及设备选择为例进行说明：产品的年产量为1.97×106瓶，成品规格：250ml/瓶，过滤操作损耗0.2%，灌封操作损耗0.9%，灭菌操作损耗0.3%，灯检不合格率为0.1%。每年生产200天，生产10个月，7，8月停产，每月生产20天，每天1个班（8小时），每个工作日内注射液清洗、灌装、封口生产设备工作时间为3h，灭菌设备工作时间为4h，工作周期为2h，灯检设备工作时间2h，贴签设备工作时间3h。1、投料量计算（1）年实际投料量的计算:年理论产量为1.97×106瓶，生产工艺流程中损耗量为0.2%+0.9%+0.3%+0.1%=1.5%故实际投料量为：1.97×106÷(1-1.5%)=2×106瓶。（2）班产量计算：根据所提供的条件，每年生产200天，生产10个月，7，8月停产，每月生产20天，每天1个班（8小时）。故班产量为：2×106瓶÷200=1×104瓶（3）班投料量的计算：根据任务书中所提供的处方，选择其中部分组分进行举例。L-赖氨酸盐酸盐的投料量计算：1000mL复方氨基酸输液中含L-赖氨酸盐酸盐19.2g班产量为1×104瓶，共计2.5×106mL。2《制药机械与设备》课程设计指导书故L-赖氨酸盐酸盐的投料量为：2.5×106÷1000×19.2=4.8kg亚硫酸氢钠的投料量计算:1000mL复方氨基酸输液中含亚硫酸氢钠0.5g班产量为1×104瓶，共计2.5×106mL。故亚硫酸氢钠的投料量为：2.5×106÷1000×0.5=1.25kg2、设备选型及计算：以灭菌设备的选型及台数计算为例：（1）灭菌设备型号选择：选择灭菌设备型号规格：MSRS2880主要技术参数：生产能力：2880瓶/柜有效容积（m3）：8.4柜室长度（mm）：3300蒸汽消量(kg/柜)：720蒸汽压力（MPa）：0.4压缩气耗量(m3)：24电功率(kw)：15设计压力(Mpa)：0.25设计温度（℃）：150重量(kg):10464主要材质：不锈钢外形尺寸L×W×H：3800×3200×2400（2）灭菌设备台数计算：已知灭菌设备工作时间为...
