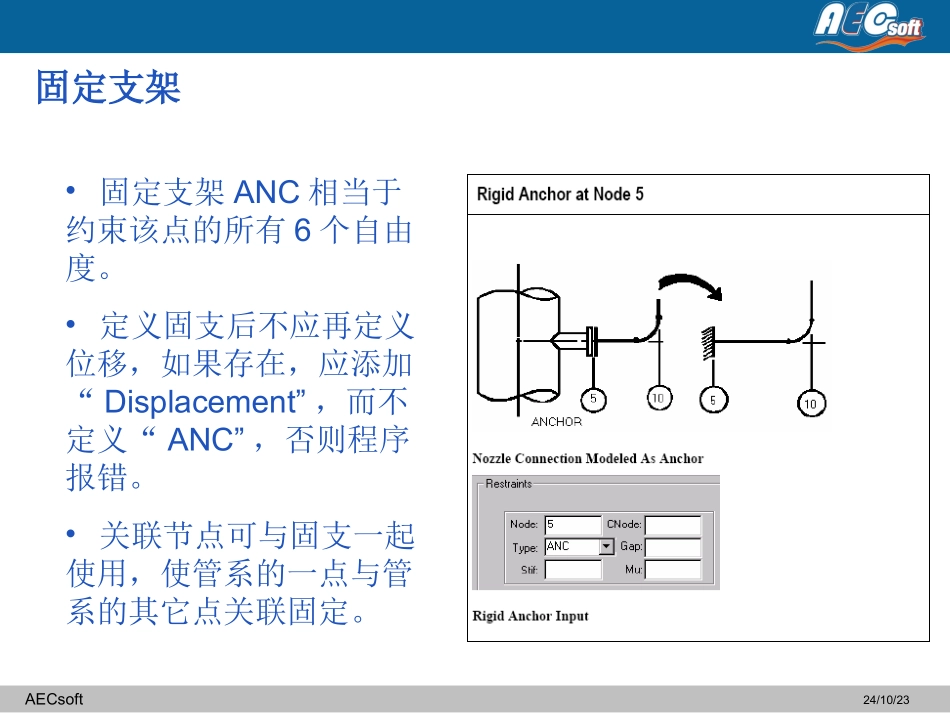

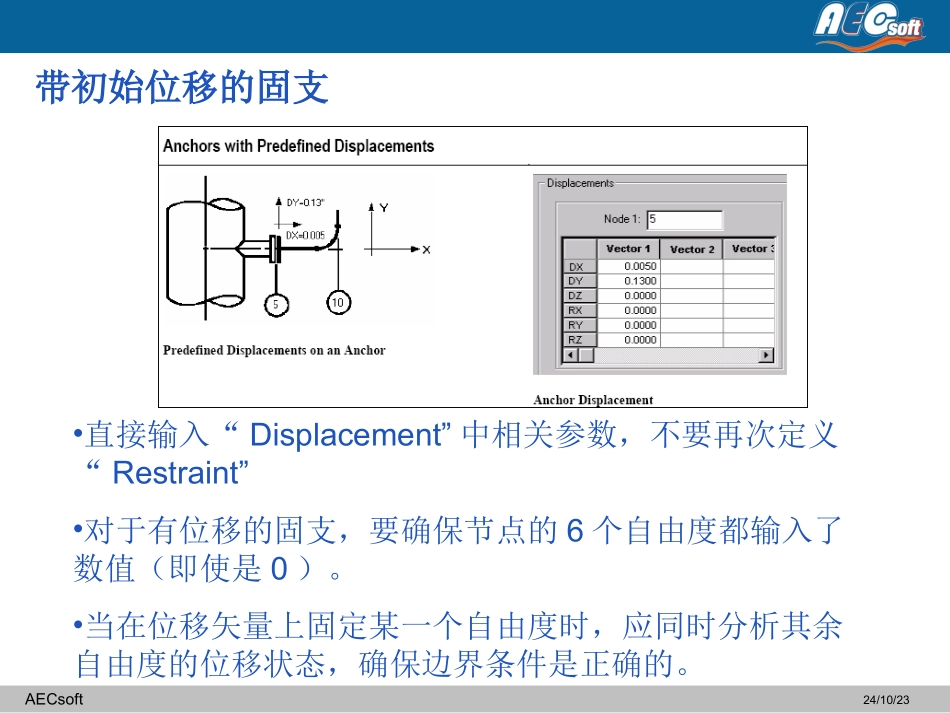

CAESARIICAESARII基本约束形式AECSOFT北京艾思弗计算机软件技术有限责任公司201024/10/23AECsoft固定支架•固定支架ANC相当于约束该点的所有6个自由度。•定义固支后不应再定义位移，如果存在，应添加“Displacement”，而不定义“ANC”，否则程序报错。•关联节点可与固支一起使用，使管系的一点与管系的其它点关联固定。24/10/23AECsoft带初始位移的固支•直接输入“Displacement”中相关参数，不要再次定义“Restraint”•对于有位移的固支，要确保节点的6个自由度都输入了数值（即使是0）。•当在位移矢量上固定某一个自由度时，应同时分析其余自由度的位移状态，确保边界条件是正确的。24/10/23AECsoft柔性固支对于非刚性的固支，应分别考虑各自由度的刚度，定义6个约束，如图所示：24/10/23AECsoft有初始位移的柔性固支要模拟有初始位移的柔性固支，用户需按照下列的要求去做：使用6个柔性约束。将4个约束放在一个单元数据表中，其余两个放在另一个单元数据表中。在六个约束的每一个中均定义一个唯一的关联节点（CNODE）。所有的6个约束使用同一个关联节点。指定关联节点的位移。参照下图的设置。24/10/23AECsoft有初始位移的柔性固支•定义6个约束•6个自由度使用同一个关联节点（Cnode）。•在这个关联节点号上定义初始位移。•参考右图的设置。24/10/23AECsoft柔性管嘴（给定初始位移）模拟柔性管嘴时，用户需按照下面的要求来做：1.在所建立的管单元，其一侧端点为管嘴节点。2.不要设置这点的任何约束。3.不要设置这点的初始位移。4.激活柔性管嘴选项“Nozzle”。5.在相连单元定义容器一侧节点号及其初始位移6.在Nozzle中设置管嘴节点与容器节点关联。24/10/23AECsoft柔性管嘴（WRC297）24/10/23AECsoft柔性管嘴（WRC297）•CAESARII自动插入约束，并根据用户输入的管嘴/容器数据计算管嘴柔性，包括平动、环向、周向柔性。•用户可在错误检查程序中查看其柔性计算值。24/10/23AECsoft有完整模型的柔性管嘴用户也可以不输入初始位移，而将容器按管道单元创建。按照下面的方法来模拟包含完整容器模型的柔性管嘴：在管嘴数据表中定义一个容器节点。在管嘴数据表定义的容器节点和容器中心线之间建立一个刚性单元（240-340）。刚性单元的外径应接近于容器外径，刚性单元的重量为0。用管单元来模拟实际的容器长度（340-345）。容器的外径和壁厚应尽可能精确的模拟。用一个固支来模拟容器的固支点（容器基座）。24/10/23AECsoft有完整模型的柔性管嘴24/10/23AECsoft有完整模型的柔性管嘴24/10/23AECsoft双向约束双向约束是沿着作用线作用在两个方向的约束，通常大多数约束都是双向约束。CNode是关联节点。如不填，则没有别的单元节点与这个约束关联。如果输入CNode，所指定的Cnode单元与当前节点（Node）具有相同的约束形式，且同步发生作用。在空间上，这两点可以位于同一几何位置，也可以是相互独立的，程序默认两点位于同一位置，即关联之后，Cnode所在单元被强制抓取到Node所在位置上。如果定义了间隙值，则在管道碰到约束之前允许有一段自由运动的距离。间隙是一段长度，因此它总是正值。例如，定义+Y约束，Gap=5in.，则管道在碰到其下方的刚性支架之前，允许有5in的自由运动距离。24/10/23AECsoft双向约束（平动）约束沿着正向和负向两个方向作用。双向约束的摩擦是作用于约束作用线的垂直方向上。双向约束也可以定义间隙值。24/10/23AECsoft双向约束（转动）与双向平动约束类似。可定义转动间隙、摩擦。24/10/23AECsoft单向约束单向约束上的符号给出了自由运动的方向。例如：+Y约束就是可在正Y方向自由运动，而沿负Y方向不能运动。单向约束可定义沿正向、负向或斜轴上的自由运动。允许多个单向约束在同一节点上叠加。可以使用关联节点功能。可以定义间隙和摩擦。24/10/23AECsoft单向约束24/10/23AECsoft导向无论是否定义间隙，导向都是双向约束。导向支架可与关联节点（CNode）配合使用。导向支架可使用单向约束的叠加或者在约束类型下拉菜单中选择Guide来定义。导向约束作用线永远垂直于当前单元所在轴线...
