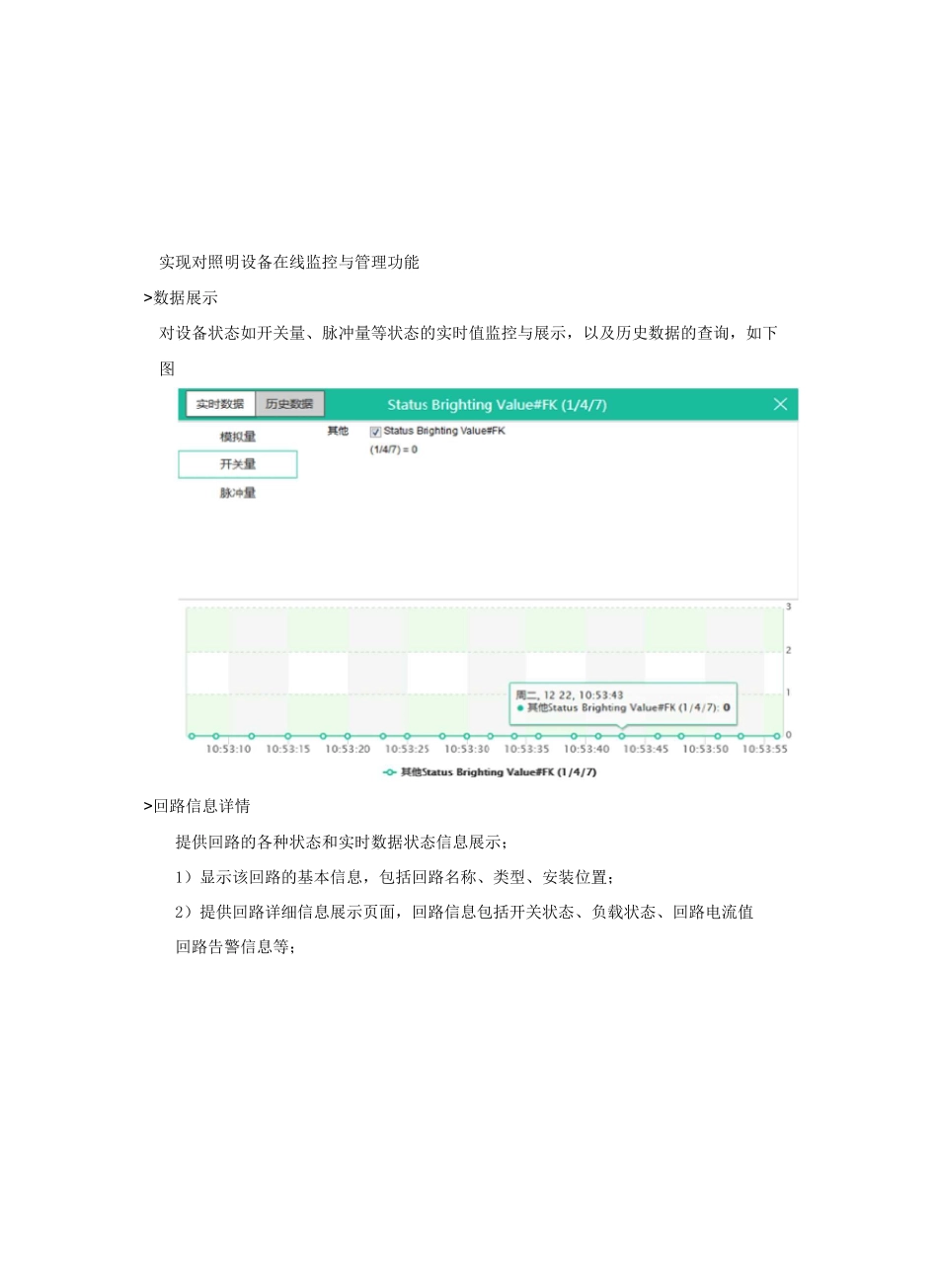

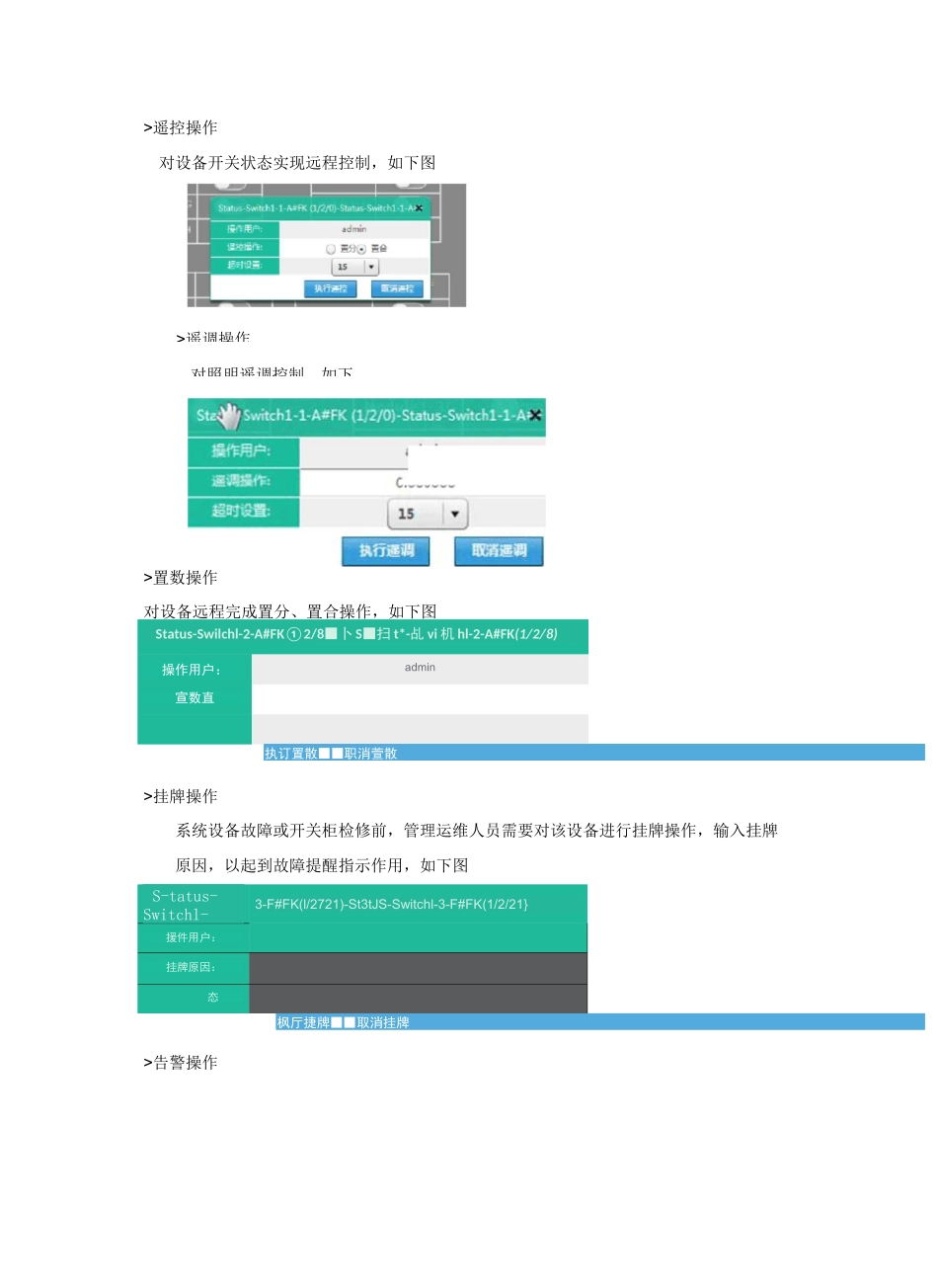

1.1.1 智能照明系统1.1.1.1 系统说明智能照明系统现场照明回路总线的数量，应满足对各种照明逻辑编组进行高效、靠控制需求。1.1.1.2 功能设计功能分类功能介绍1、监测功能a）实时监测并显示各个控制模块的在线状态。b）由照明控制模块等现场设备实点反馈各个照明回路的开闭状态。c）系统实时监控界面按照分区（楼栋、楼层、楼层各分区）的地图浏览和按照照明回路的列表显两种展示方式。2、故障告警功能a）控制模块离线告警功能。b）通讯网关设备的掉线告警功能。c）状态反馈与下发控制命令不一致时的告警功能。智能照明3、日志功能系统a）支持控制操作的日志记录，记录内容应包括操作时间、照明回路对象、操作目标值信息。b）支持照明回路开关状态变位的日志记录，记录内容应包括变位发生时间、照明回路、当前开关态信息。c）支持系统登录和退出的日志记录，记录内容应包括登录/退出时间、状态（登录/退出）信息。4、运行操作功能a）支持手动、自动控制两种控制模式，支持两种模式的切换。b）手动模式时，在子系统监控界面上人工选择并控制各照明回路的开关。c）自动模式时，按照预设的时间表自动控制各个照明回路的开关。5、场景模式功能系统支持预设多种模式及场景功能。通过手动点击场景名称或系统日历时间表平台下发指令实现同场景模式的切换操作。1.1.1.3 系统操作界面HDdulel-]IBMwiu(el-lCitlElftlTISHodulrUFBliMlirtl"lf吉Fl 游sets*BIElifEUmiulsl-^CModuleKD◎QEF^UH«EHSIr.呂睦誅AJItMi-OlioAllC«Mrnll-l凹AllCcMrnll-2Hmiulsl-2iHHuduki^flNkduk】*Hodulai3 匚MudulQl-3DMkjdutel-3fMgdi*l-JFMudulAl3G•EJ)•EJSCAiiAl-2-HG-jScanai-2-NO_3砸 0IDininiiiifl10r曾一实现对照明设备在线监控与管理功能>数据展示对设备状态如开关量、脉冲量等状态的实时值监控与展示，以及历史数据的查询，如下图>回路信息详情提供回路的各种状态和实时数据状态信息展示；1）显示该回路的基本信息，包括回路名称、类型、安装位置；2）提供回路详细信息展示页面，回路信息包括开关状态、负载状态、回路电流值回路告警信息等；admi0^00000>遥控操作对设备开关状态实现远程控制，如下图>置数操作对设备远程完成置分、置合操作，如下图Status-Swilchl-2-A#FK①2/8■卜 S■扫 t*-乩 vi 机 hl-2-A#FK(1/2/8)操作用户：admin宣数直执订置散■■职消萱散>挂牌操作系统设备故障或开关柜检修前，管理运维人员需要对该设备进行挂牌操作，输入挂牌原因...
