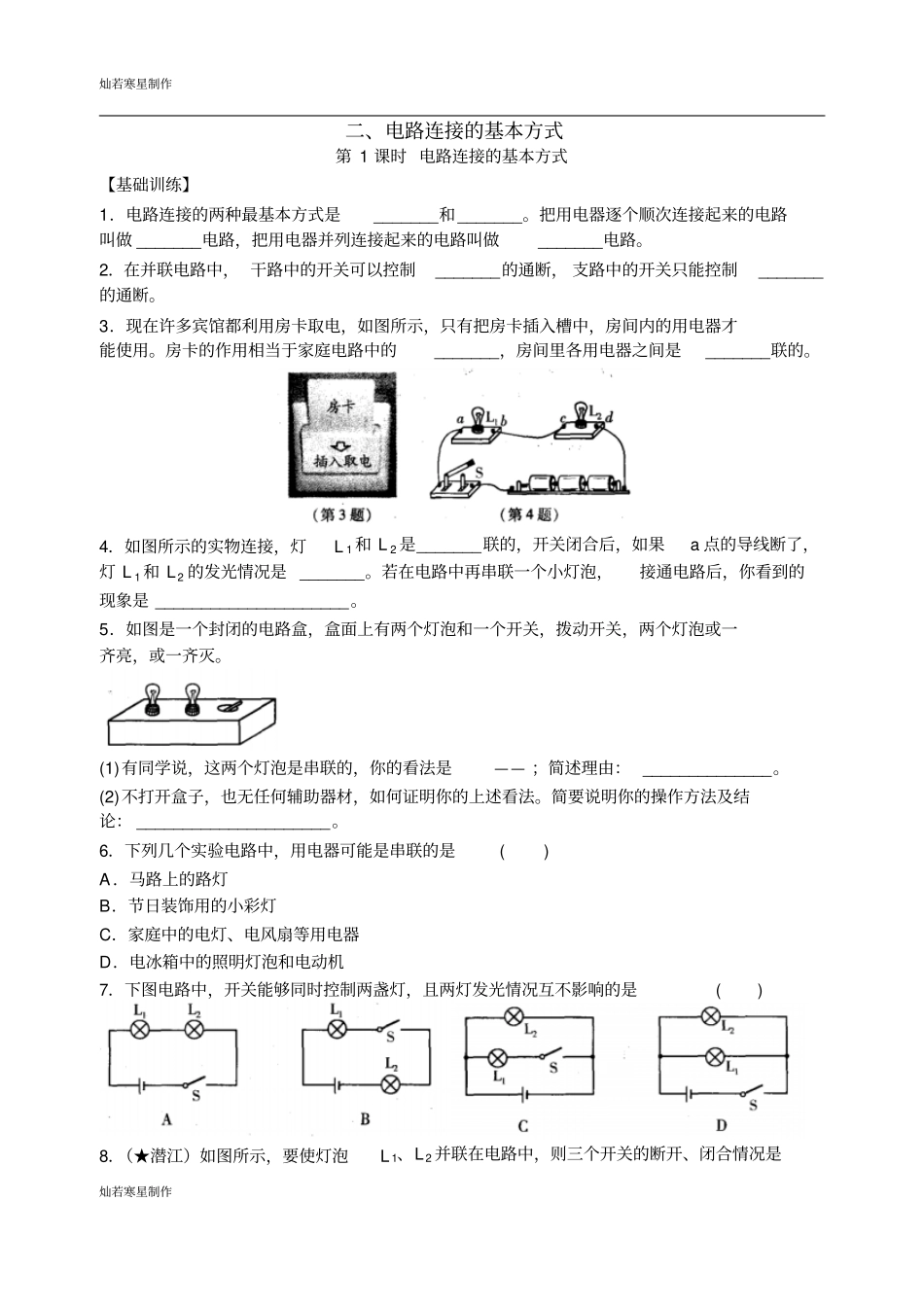

灿若寒星制作灿若寒星制作二、电路连接的基本方式第 1 课时 电路连接的基本方式【基础训练】1．电路连接的两种最基本方式是_______和_______。把用电器逐个顺次连接起来的电路叫做 _______电路，把用电器并列连接起来的电路叫做_______电路。2．在并联电路中， 干路中的开关可以控制_______的通断， 支路中的开关只能控制_______的通断。3．现在许多宾馆都利用房卡取电，如图所示，只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的_______，房间里各用电器之间是_______联的。4．如图所示的实物连接，灯L 1 和 L 2 是_______联的，开关闭合后，如果a 点的导线断了，灯 L 1 和 L 2 的发光情况是 _______。若在电路中再串联一个小灯泡，接通电路后，你看到的现象是 _____________________。5．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮，或一齐灭。(1)有同学说，这两个灯泡是串联的，你的看法是—— ；简述理由： ______________。(2)不打开盒子，也无任何辅助器材，如何证明你的上述看法。简要说明你的操作方法及结论： _____________________。6．下列几个实验电路中，用电器可能是串联的是( ) A．马路上的路灯B．节日装饰用的小彩灯C．家庭中的电灯、电风扇等用电器D．电冰箱中的照明灯泡和电动机7．下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是( ) 8．（★潜江）如图所示，要使灯泡L 1、L 2 并联在电路中，则三个开关的断开、闭合情况是灿若寒星制作灿若寒星制作( ) A． S1、S3 闭合， S2 断开B． S2、S3 闭合， S1 断开C． S2 闭合， S1、S3 断开D． S1 闭合， S2、S3 断开【提优拔尖】9．有两只相同的灯泡组成如图所示的串联电路，若用一根导线接在灯泡L 1 两端，发生的现象是灯泡L 1_______，灯泡 L 2_______。（亮／不亮）10．如图所示的电路中，当仅闭合开关S3 时， 发光的灯是 _______；当闭合开关S2、S3 时，发光的灯是 _______；当闭合开关S1、S3 时，发光的灯是_______；开关 _______不能同时闭合。11．如图所示， 在电路中要使电灯L 1和 L 2 并联， 应闭合开关 _______。要使 L 1 和 L 2 串联，应闭合开关 _______。为了防止电路出现短路，不能同时闭合开关_______。12．如图所示，当S1、S3 闭合， S2 断开时， _______灯发光；当S1、S3 断开， S2 闭合时，...
