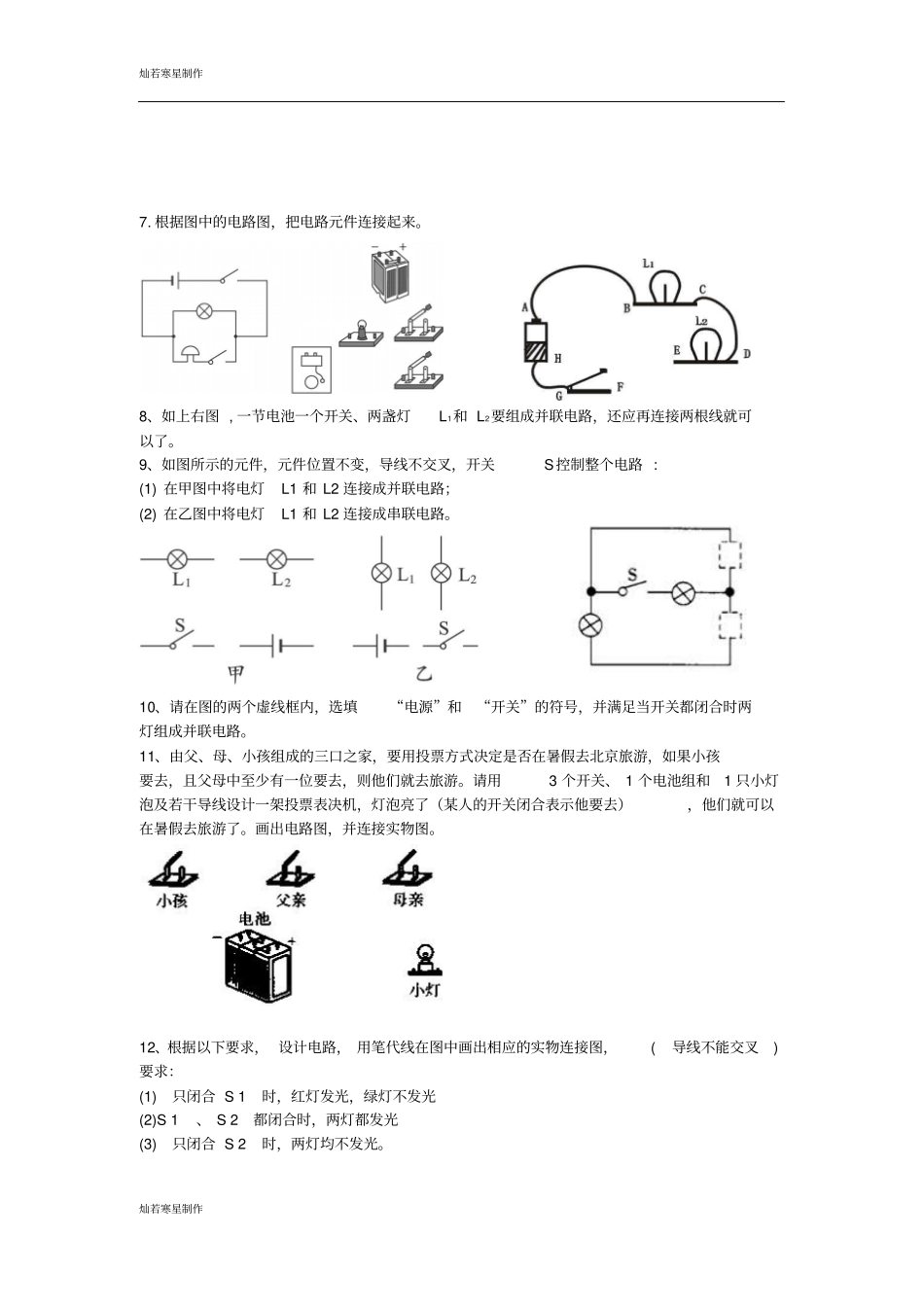

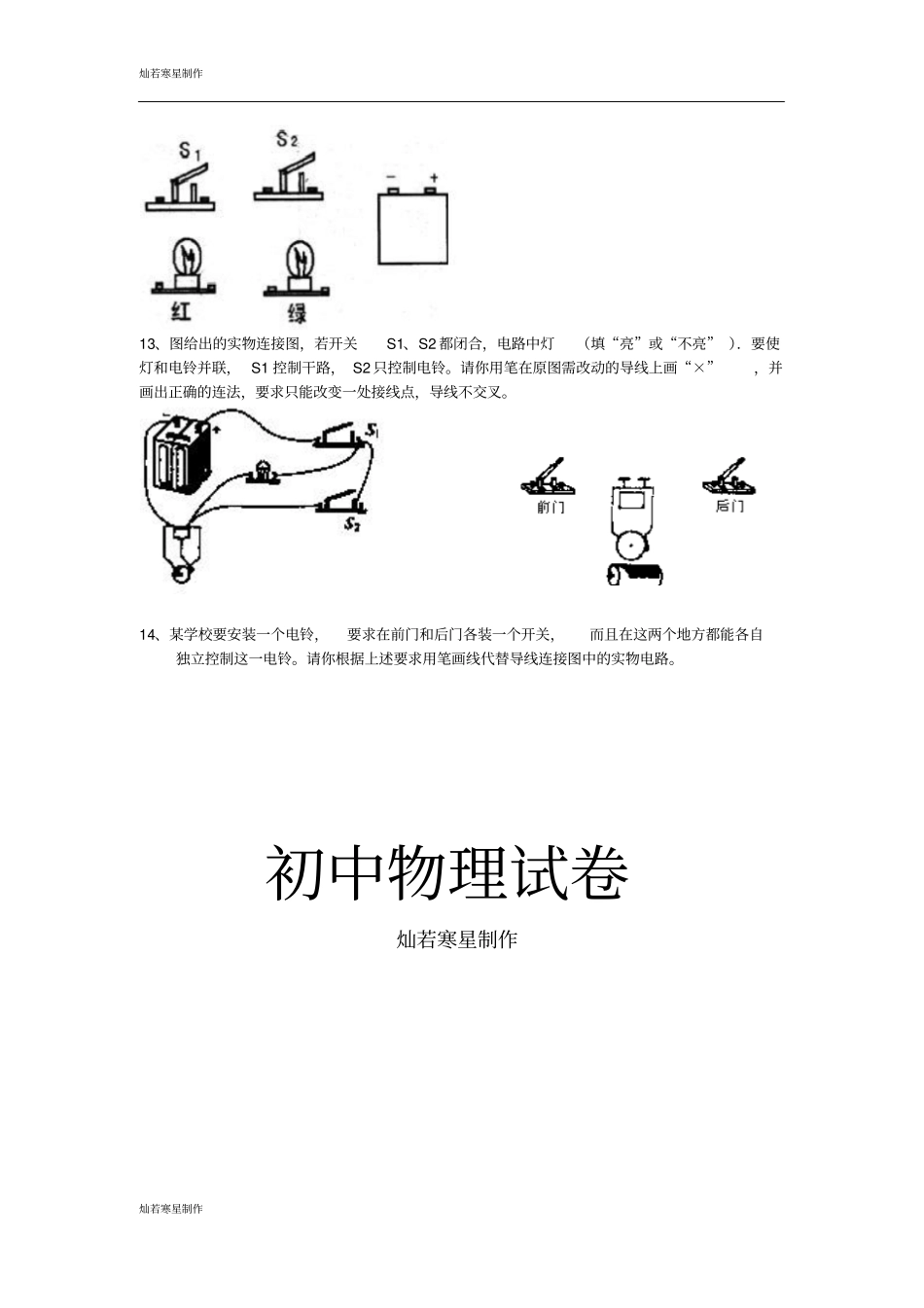

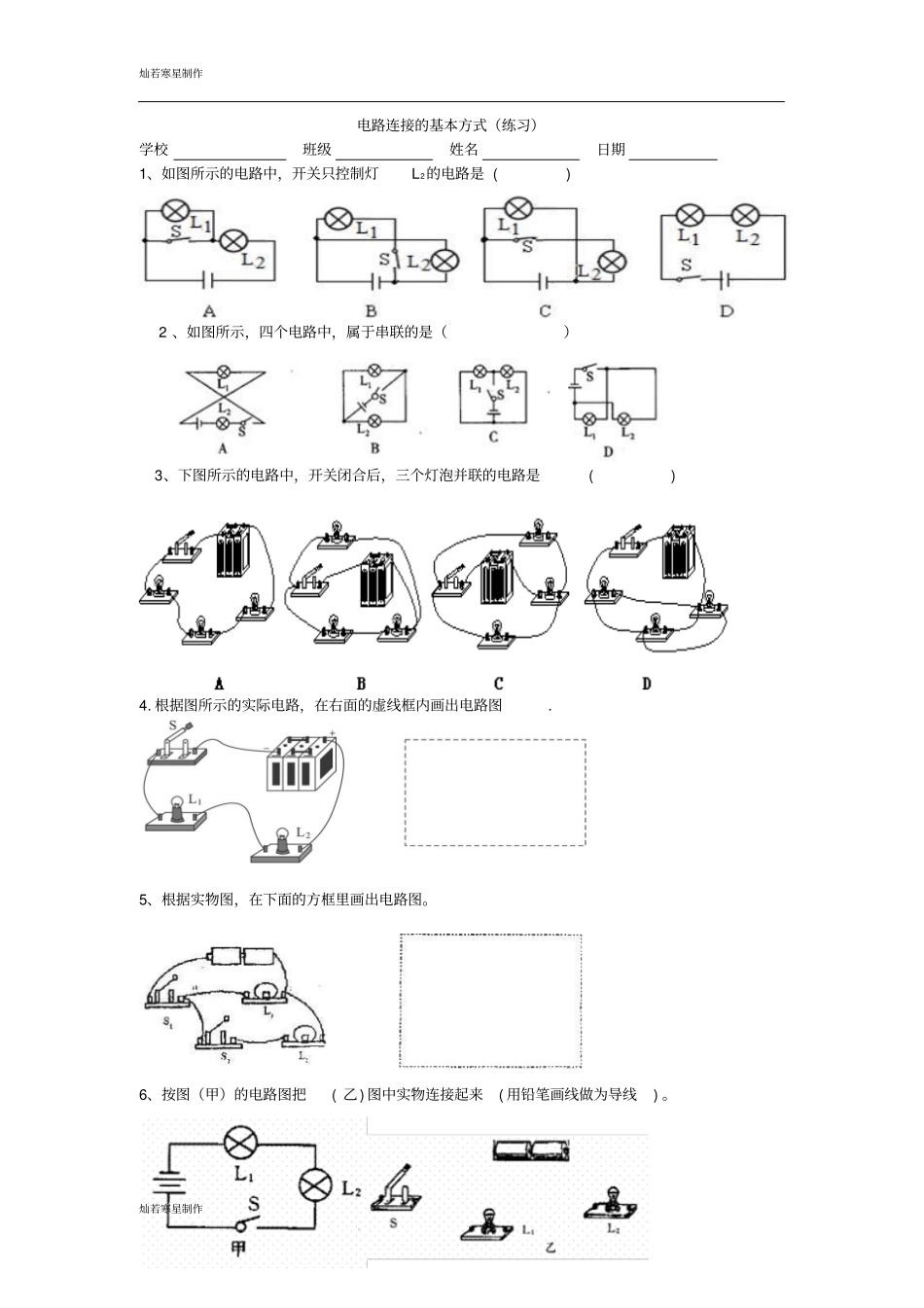

灿若寒星制作灿若寒星制作电路连接的基本方式（练习）学校班级姓名日期1、如图所示的电路中，开关只控制灯L2的电路是 ( ) 2 、如图所示，四个电路中，属于串联的是（）3、下图所示的电路中，开关闭合后，三个灯泡并联的电路是( ) 4. 根据图所示的实际电路，在右面的虚线框内画出电路图. 5、根据实物图，在下面的方框里画出电路图。6、按图（甲）的电路图把 ( 乙) 图中实物连接起来( 用铅笔画线做为导线) 。灿若寒星制作灿若寒星制作7. 根据图中的电路图，把电路元件连接起来。8、如上右图 , 一节电池一个开关、两盏灯L1和 L2要组成并联电路，还应再连接两根线就可以了。9、如图所示的元件，元件位置不变，导线不交叉，开关S控制整个电路 : (1) 在甲图中将电灯L1 和 L2 连接成并联电路；(2) 在乙图中将电灯L1 和 L2 连接成串联电路。10、请在图的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。11、由父、母、小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游。请用3 个开关、 1 个电池组和1 只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。画出电路图，并连接实物图。12、根据以下要求， 设计电路， 用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求：(1) 只闭合 S 1 时，红灯发光，绿灯不发光(2)S 1 、 S 2 都闭合时，两灯都发光(3) 只闭合 S 2 时，两灯均不发光。灿若寒星制作灿若寒星制作13、图给出的实物连接图，若开关S1、S2 都闭合，电路中灯（填“亮”或“不亮” ）．要使灯和电铃并联， S1 控制干路， S2 只控制电铃。请你用笔在原图需改动的导线上画“×”，并画出正确的连法，要求只能改变一处接线点，导线不交叉。14、某学校要安装一个电铃，要求在前门和后门各装一个开关，而且在这两个地方都能各自独立控制这一电铃。请你根据上述要求用笔画线代替导线连接图中的实物电路。初中物理试卷灿若寒星制作
