苏科版物理九年级上学案:14电压和电压表的使用

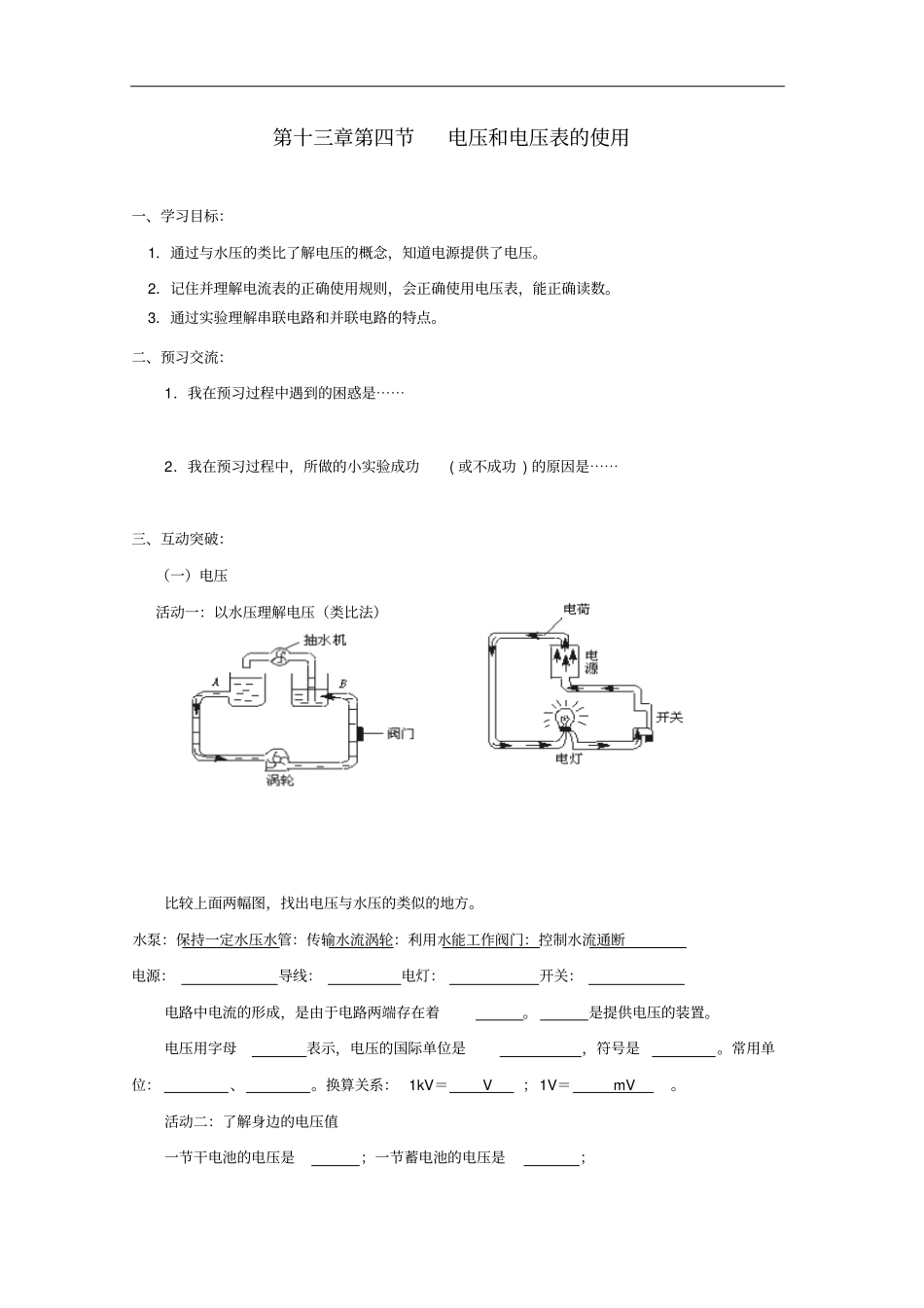

苏科版物理九年级上学案:14电压和电压表的使用_第1页
1/5

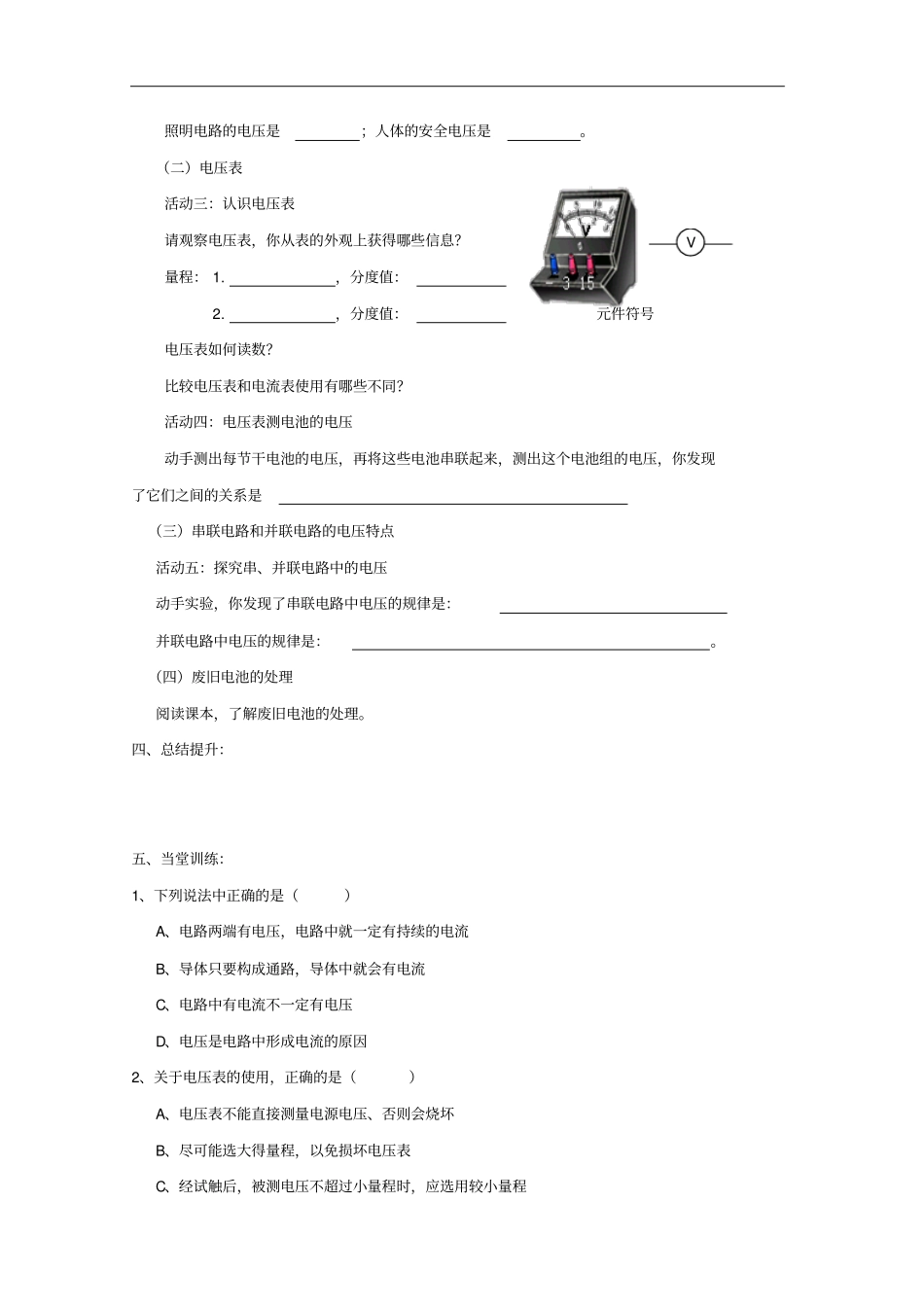

苏科版物理九年级上学案:14电压和电压表的使用_第2页
2/5
苏科版物理九年级上学案:14电压和电压表的使用_第3页
3/5
第十三章第四节电压和电压表的使用一、学习目标:1.通过与水压的类比了解电压的概念,知道电源提供了电压。2.记住并理解电流表的正确使用规则,会正确使用电压表,能正确读数。3.通过实验理解串联电路和并联电路的特点。二、预习交流:1.我在预习过程中遇到的困惑是⋯⋯2.我在预习过程中,所做的小实验成功( 或不成功 ) 的原因是⋯⋯三、互动突破:(一)电压活动一:以水压理解电压(类比法)比较上面两幅图,找出电压与水压的类似的地方。水泵:保持一定水压水管:传输水流涡轮:利用水能工作阀门:控制水流通断电源:导线:电灯:开关:电路中电流的形成,是由于电路两端存在着。是提供电压的装置。电压用字母表示,电压的国际单位是,符号是。常用单位:、。换算关系: 1kV= V;1V= mV。活动二:了解身边的电压值一节干电池的电压是;一节蓄电池的电压是;照明电路的电压是;人体的安全电压是。(二)电压表活动三:认识电压表请观察电压表,你从表的外观上获得哪些信息?量程: 1. ,分度值:2. ,分度值:元件符号电压表如何读数?比较电压表和电流表使用有哪些不同?活动四:电压表测电池的电压动手测出每节干电池的电压,再将这些电池串联起来,测出这个电池组的电压,你发现了它们之间的关系是(三)串联电路和并联电路的电压特点活动五:探究串、并联电路中的电压动手实验,你发现了串联电路中电压的规律是:并联电路中电压的规律是:。(四)废旧电池的处理阅读课本,了解废旧电池的处理。四、总结提升:五、当堂训练:1、下列说法中正确的是()A、电路两端有电压,电路中就一定有持续的电流B、导体只要构成通路,导体中就会有电流C、电路中有电流不一定有电压D、电压是电路中形成电流的原因2、关于电压表的使用,正确的是()A、电压表不能直接测量电源电压、否则会烧坏B、尽可能选大得量程,以免损坏电压表C、经试触后,被测电压不超过小量程时,应选用较小量程V D、电压表接入电路时,不用考虑“+”、“—”接线柱的接法3 在图 2 所示电路中,开关S 闭合后,灯泡L1 和 L2正常发光,请在图中的“О ”内填上合适的电表符号。第 3 题第 4 题4、如图电路,闭合开关,电压表V1 的示数为 6V,电压表 V2的示数为 3.4V .那么下列说法中不正确的是 ( ) A. 可知电源电压为6V B.可知 L1两端电压为2.6V C.将电压表V2 换成电流表,则L1 亮, L2不亮D.将电压表V2 换成电流表,则L1 与 L2并...
