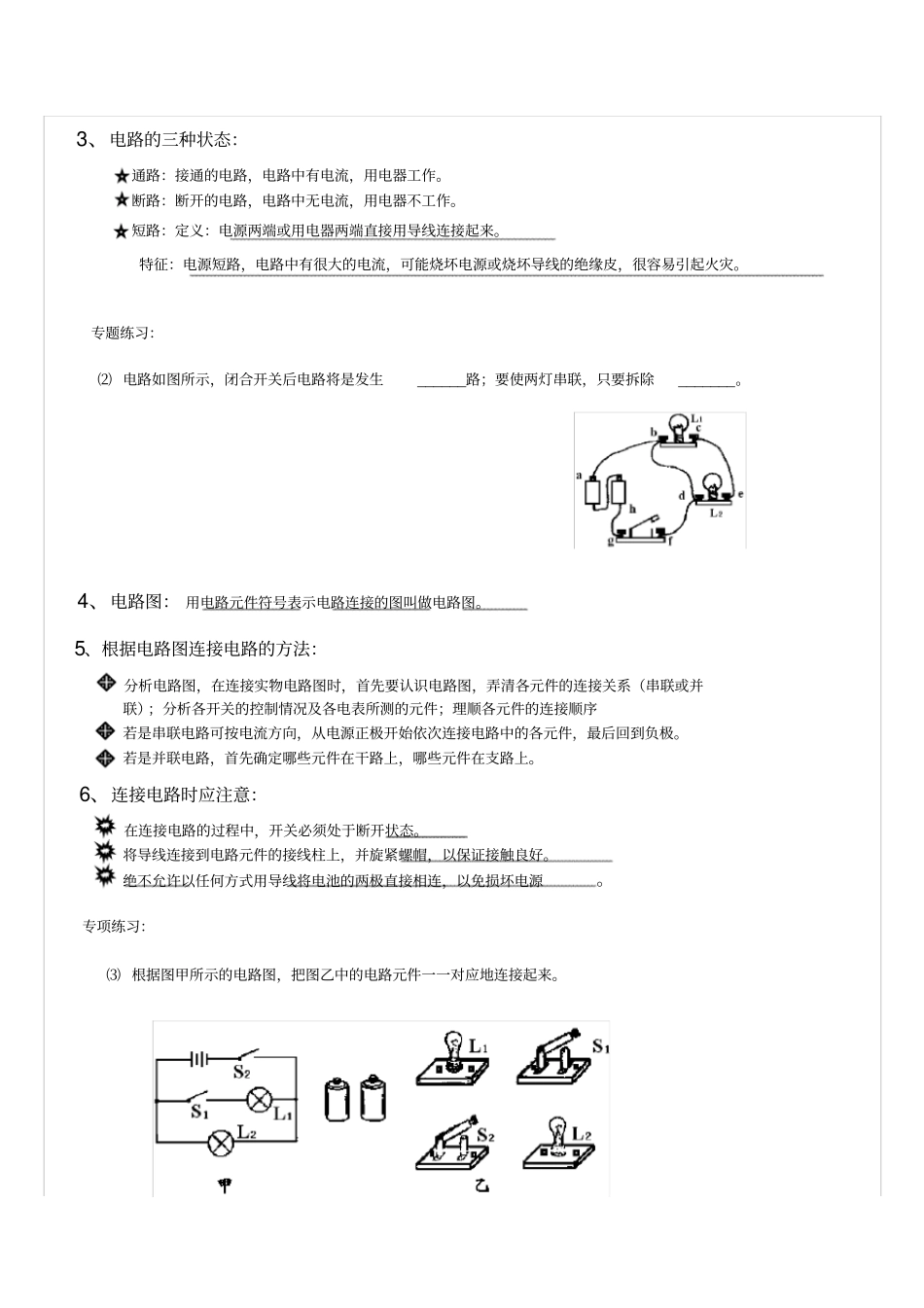

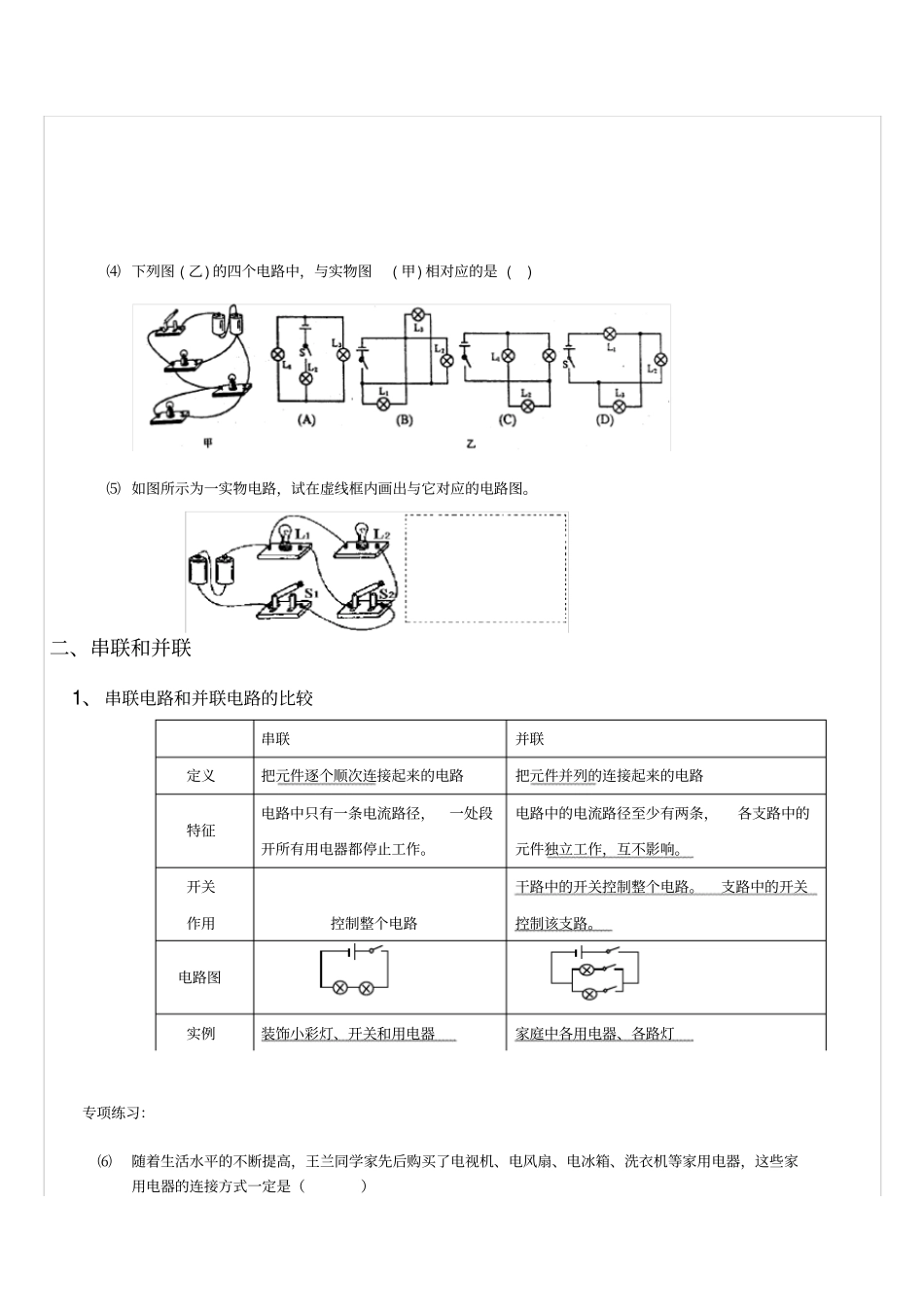

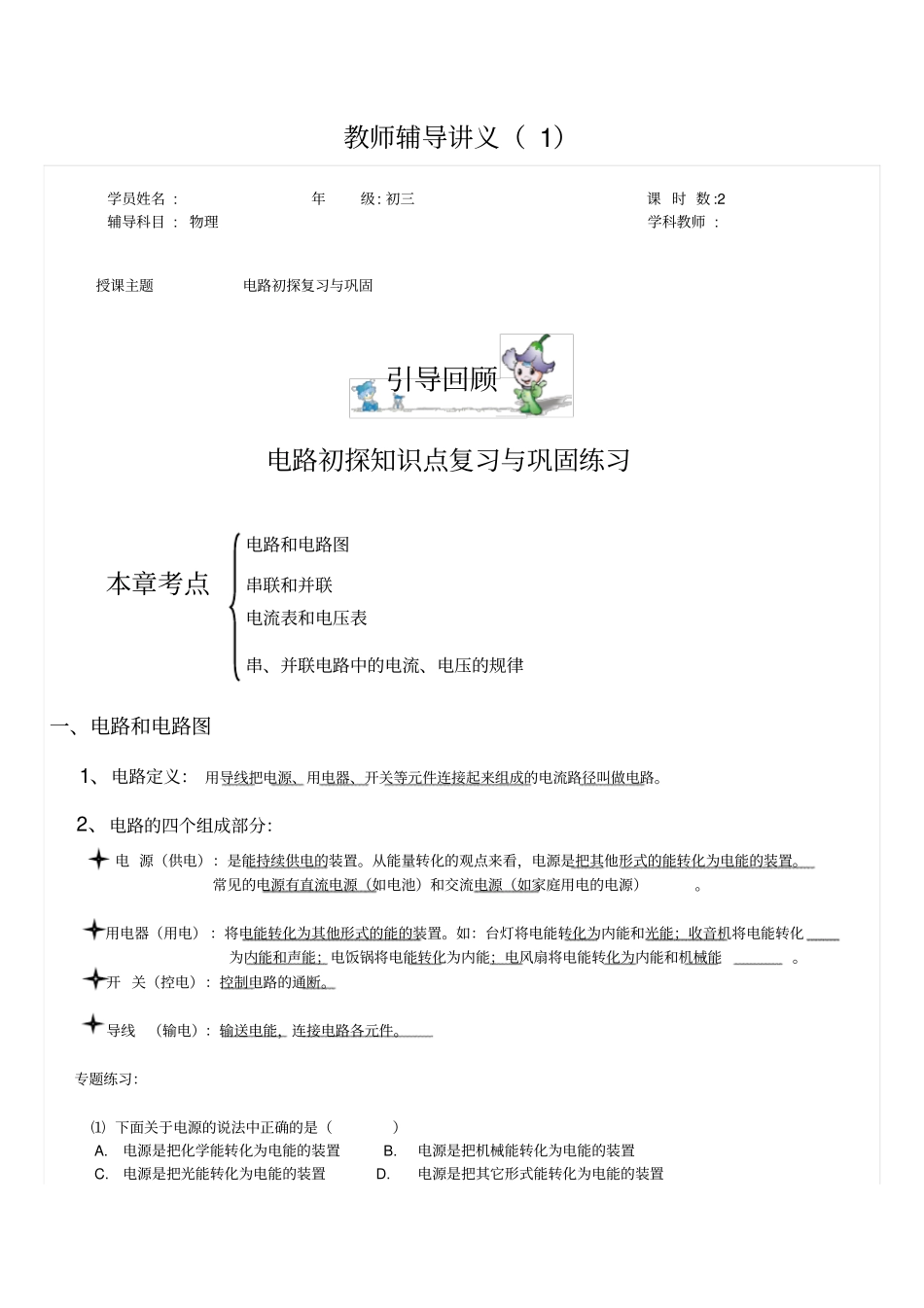

教师辅导讲义（ 1）学员姓名 :年级: 初三课 时 数 :2 辅导科目 : 物理学科教师 : 授课主题电路初探复习与巩固引导回顾电路初探知识点复习与巩固练习电路和电路图本章考点串联和并联电流表和电压表串、并联电路中的电流、电压的规律一、电路和电路图1、电路定义： 用导线把电源、用电器、开关等元件连接起来组成的电流路径叫做电路。2、电路的四个组成部分：电 源（供电）：是能持续供电的装置。从能量转化的观点来看，电源是把其他形式的能转化为电能的装置。常见的电源有直流电源（如电池）和交流电源（如家庭用电的电源）。用电器（用电） ：将电能转化为其他形式的能的装置。如：台灯将电能转化为内能和光能；收音机将电能转化为内能和声能；电饭锅将电能转化为内能；电风扇将电能转化为内能和机械能。开 关（控电）：控制电路的通断。导线（输电）：输送电能，连接电路各元件。专题练习：⑴ 下面关于电源的说法中正确的是（） A.电源是把化学能转化为电能的装置 B.电源是把机械能转化为电能的装置 C.电源是把光能转化为电能的装置 D.电源是把其它形式能转化为电能的装置3、电路的三种状态：通路：接通的电路，电路中有电流，用电器工作。断路：断开的电路，电路中无电流，用电器不工作。短路：定义：电源两端或用电器两端直接用导线连接起来。特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。专题练习：⑵ 电路如图所示，闭合开关后电路将是发生______路；要使两灯串联，只要拆除_______。4、电路图： 用电路元件符号表示电路连接的图叫做电路图。5、根据电路图连接电路的方法：分析电路图，在连接实物电路图时，首先要认识电路图，弄清各元件的连接关系（串联或并联）；分析各开关的控制情况及各电表所测的元件；理顺各元件的连接顺序若是串联电路可按电流方向，从电源正极开始依次连接电路中的各元件，最后回到负极。若是并联电路，首先确定哪些元件在干路上，哪些元件在支路上。6、连接电路时应注意：在连接电路的过程中，开关必须处于断开状态。将导线连接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好。绝不允许以任何方式用导线将电池的两极直接相连，以免损坏电源。专项练习：⑶ 根据图甲所示的电路图，把图乙中的电路元件一一对应地连接起来。⑷ 下列图 ( 乙) 的四个电路中，与实物图( 甲) 相对应的是 ( ) ⑸ 如图所示为一实物电路，试在虚线框内画出与...
