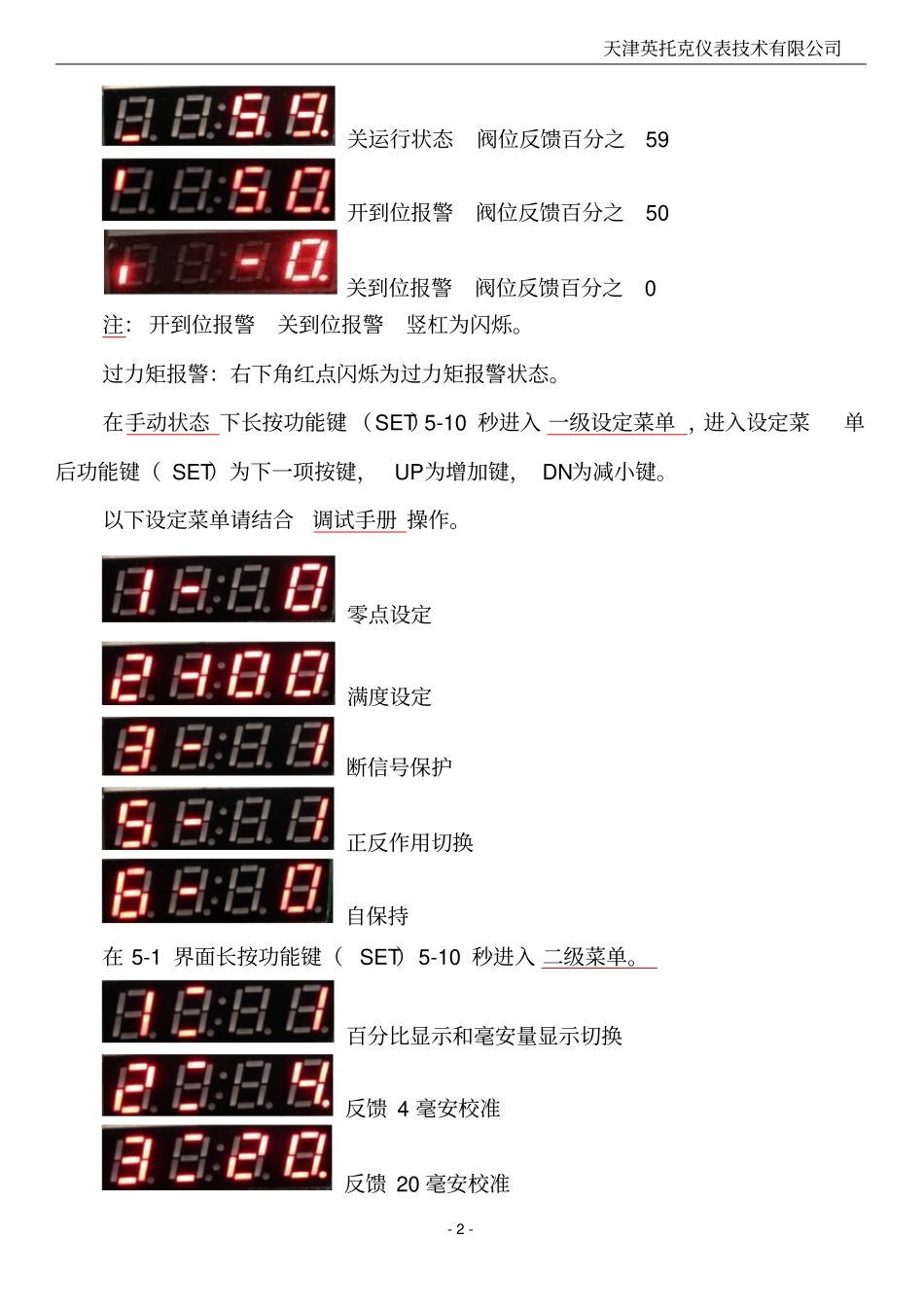

天津英托克仪表技术有限公司- 1 - 调试说明书一、接线图(接线时必须断开电源)二、操作方式简介本执行器控制板一共有三个按键：功能键（SET）、减少键 (DN) 和 增加键 (UP)。手动状态阀位反馈百分之50 自动状态阀位反馈百分之50 开运行状态阀位反馈百分之59 天津英托克仪表技术有限公司- 2 - 关运行状态阀位反馈百分之59 开到位报警阀位反馈百分之50 关到位报警阀位反馈百分之0 注： 开到位报警关到位报警竖杠为闪烁。过力矩报警：右下角红点闪烁为过力矩报警状态。在手动状态 下长按功能键 （SET）5-10 秒进入 一级设定菜单 ，进入设定菜单后功能键（ SET）为下一项按键， UP为增加键， DN为减小键。以下设定菜单请结合调试手册 操作。零点设定满度设定断信号保护正反作用切换自保持在 5-1 界面长按功能键（ SET）5-10 秒进入 二级菜单。百分比显示和毫安量显示切换反馈 4 毫安校准反馈 20 毫安校准天津英托克仪表技术有限公司- 3 - 给定信号校准精确度等级相移时间刹车时间单项 三项 切换功能键用于手动自动切换。当第一数码管出现横杠（—）则表示本机状态，当第一数码管横杠不亮时表示远程状态。在设定状态下，功能键则用于确认输入并进入下一项菜单。增加键和减少键，在设定状态，用于输入设定参数。在手动状态可以直接控制阀门转动。本控制器一共有四种操作状态：设定状态、手动状态、远程点动状态和自动状态。后三种状态为普通工作状态。可以方便地在各种工作状态之间切换。其中手动状态优先级最高，自动状态优先级最低。设定状态用于调整各项参数。设定状态一共有两级菜单：一级菜单和二级菜单。在手动 工作状态，长按功能键约3 秒可进入设定状态的一级菜单。在一级菜单最后一项长按功能键7 秒可进入二级菜单。如果在菜单的最后一项短按功能键，则退出设定状态；如果不是最后一项菜单，则进入下一项菜单。手动状态时，按增加键和减少键可以直接控制阀门转动。手动状态优先级大于远程点动状态和自动状态。短按功能键可以在手动状态和远程点动/自动状态之间切换。例如远程点动无效时，按功能键则在手动状态与自动状态间切换；当远程点动有效时，按功能键则在手动状态与远程点动状态之间切换。远程点动状态时，在远程中控室中，按手操器上的增加键和减少键可以直接控制阀门转动。按手操器上的功能键，则可以在远程点动与自动状态之间切换。自动状态时，本执器受4~20mA 给定电流控制。 4mA 时阀...
