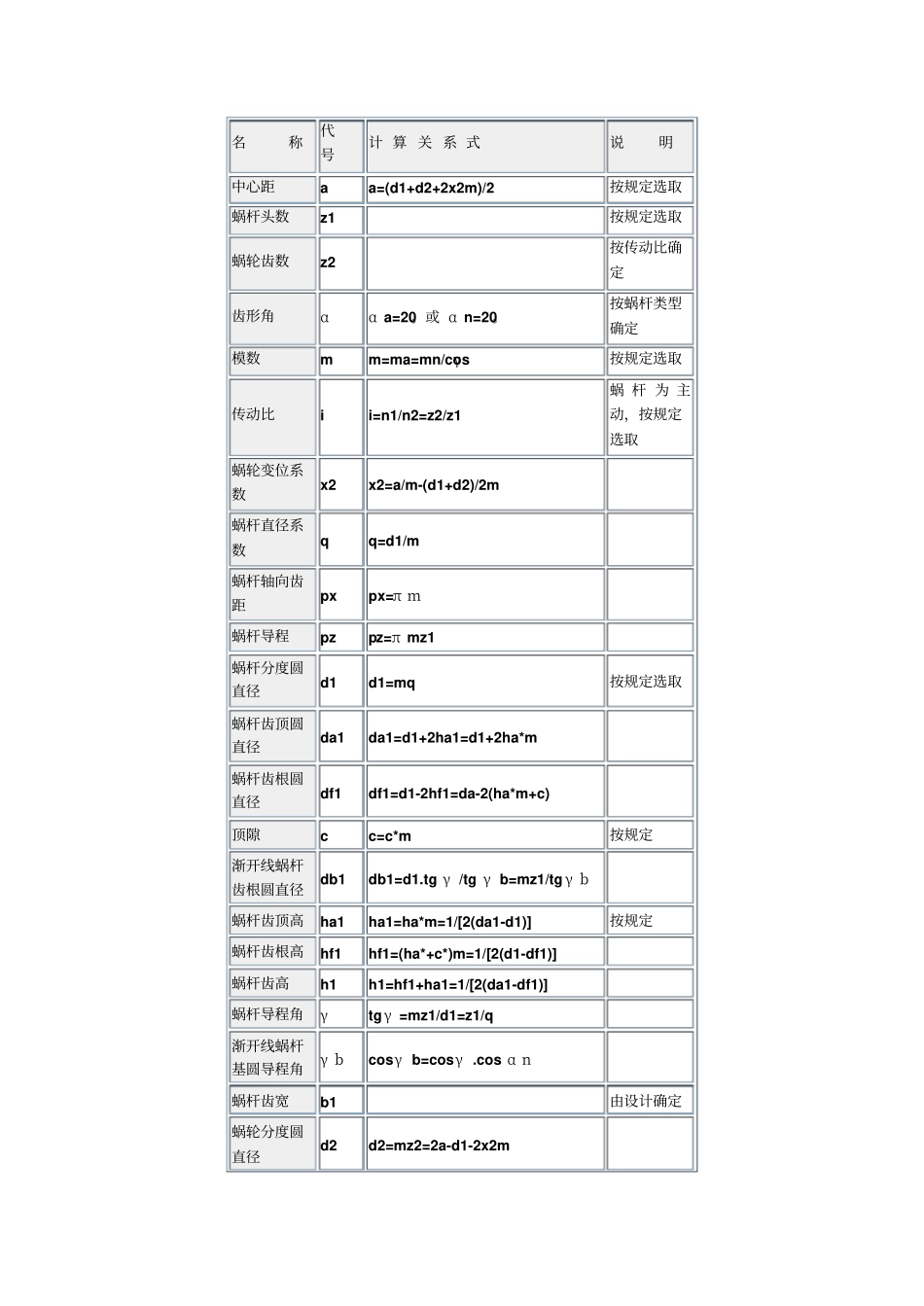

蜗杆参数计算

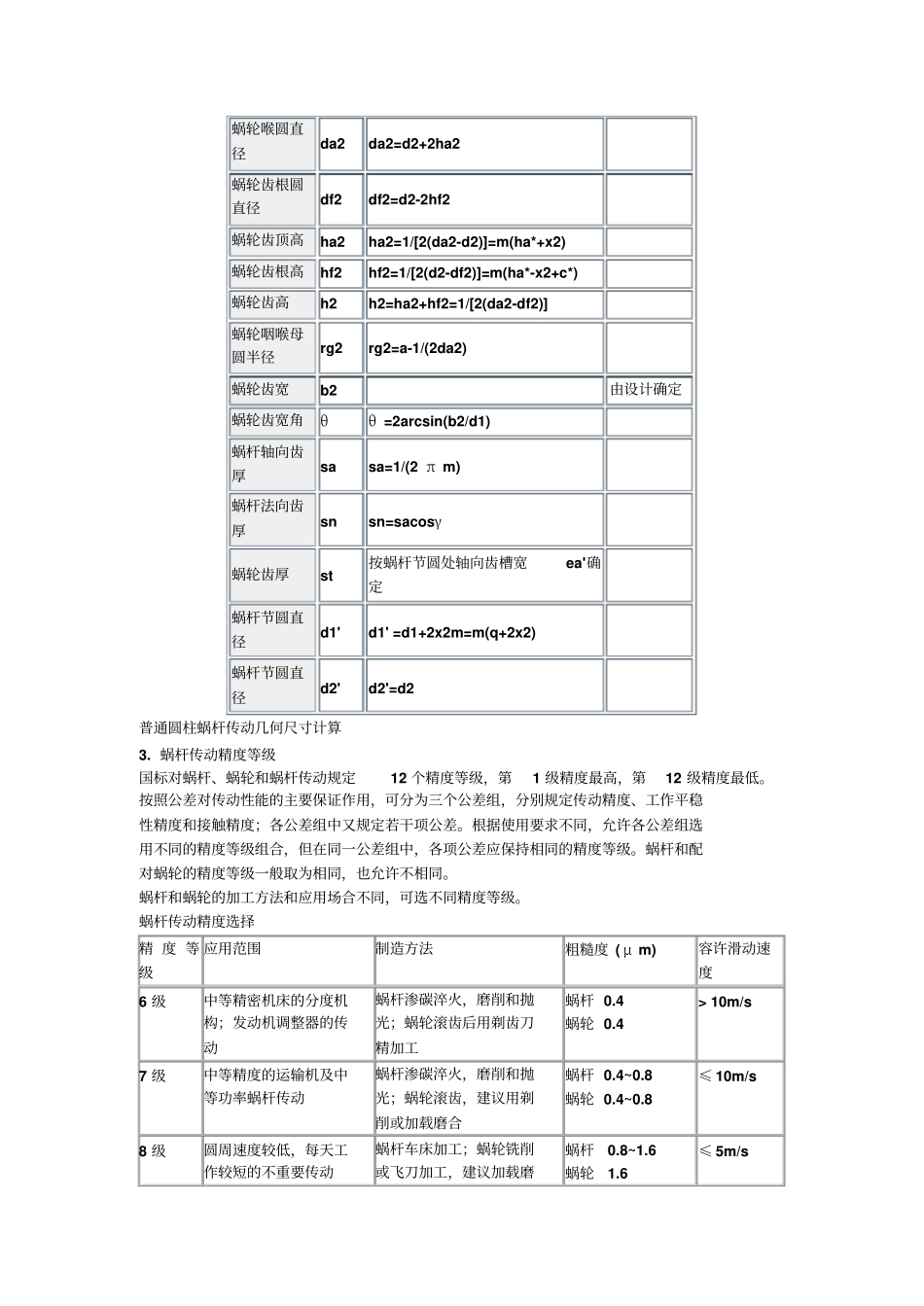

名称代号计 算 关 系 式说明中心距a a=(d1+d2+2x2m)/2 按规定选取蜗杆头数z1 按规定选取蜗轮齿数z2 按传动比确定齿形角αα a=20。或 α n=20。按蜗杆类型确定模数m m=ma=mn/cosγ按规定选取传动比i i=n1/n2=z2/z1 蜗 杆 为 主动，按规定选取蜗轮变位系数x2 x2=a/m-(d1+d2)/2m 蜗杆直径系数q q=d1/m 蜗杆轴向齿距px px=π m蜗杆导程pz pz=π mz1蜗杆分度圆直径d1 d1=mq 按规定选取蜗杆齿顶圆直径da1 da1=d1+2ha1=d1+2ha*m 蜗杆齿根圆直径df1 df1=d1-2hf1=da-2(ha*m+c) 顶隙c c=c*m 按规定渐开线蜗杆齿根圆直径db1 db1=d1.tg γ /tg γ b=mz1/tg γ b蜗杆齿顶高ha1 ha1=ha*m=1/[2(da1-d1)] 按规定蜗杆齿根高hf1 hf1=(ha*+c*)m=1/[2(d1-df1)] 蜗杆齿高h1 h1=hf1+ha1=1/[2(da1-df1)] 蜗杆导程角γtgγ =mz1/d1=z1/q渐开线蜗杆基圆导程角γ bcosγ b=cosγ .cos α n蜗杆齿宽b1 由设计确定蜗轮分度圆直径d2 d2=mz2=2a-d1-2x2m 蜗轮喉圆直径da2 da2=d2+2ha2 蜗轮齿根圆直径df2 df2=d2-2hf2 蜗轮齿顶高ha2 ha2=1/[2(da2-d2)]=m(ha*+x2) 蜗轮齿根高hf2 hf2=1/[2(d2-df2)]=m(ha*-x2+c*) 蜗轮齿高h2 h2=ha2+hf2=1/[2(da2-df2)] 蜗轮咽喉母圆半径rg2 rg2=a-1/(2da2) 蜗轮齿宽b2 由设计确定蜗轮齿宽角θθ =2arcsin(b2/d1)蜗杆轴向齿厚sa sa=1/(2 π m)蜗杆法向齿厚sn sn=sacosγ蜗轮齿厚st 按蜗杆节圆处轴向齿槽宽ea'确定蜗杆节圆直径d1' d1' =d1+2x2m=m(q+2x2) 蜗杆节圆直径d2' d2'=d2 普通圆柱蜗杆传动几何尺寸计算3. 蜗杆传动精度等级国标对蜗杆、蜗轮和蜗杆传动规定12 个精度等级，第1 级精度最高，第12 级精度最低。按照公差对传动性能的主要保证作用，可分为三个公差组，分别规定传动精度、工作平稳性精度和接触精度；各公差组中又规定若干项公差。根据使用要求不同，允许各公差组选用不同的精度等级组合，但在同一公差组中，各项公差应保持相同的精度等级。蜗杆和配对蜗轮的精度等级一般取为相同，也允许不相同。蜗杆和蜗轮的加工方法和应用场合不同，可选不同精度等级。蜗杆传动精度选择精 度 等级应用范围制造方法粗糙度 ( μ m)容许滑动速度6 级中等精密机床的分度机构；发动机调整器的传动蜗杆渗碳淬火，磨削和抛光；蜗轮滚齿后用剃齿刀精加工蜗杆 0.4 蜗轮 0.4 > 10m/s 7 级中等精度的运输机及中等功率蜗杆传动蜗杆渗碳淬火，磨削和抛光；蜗轮...
