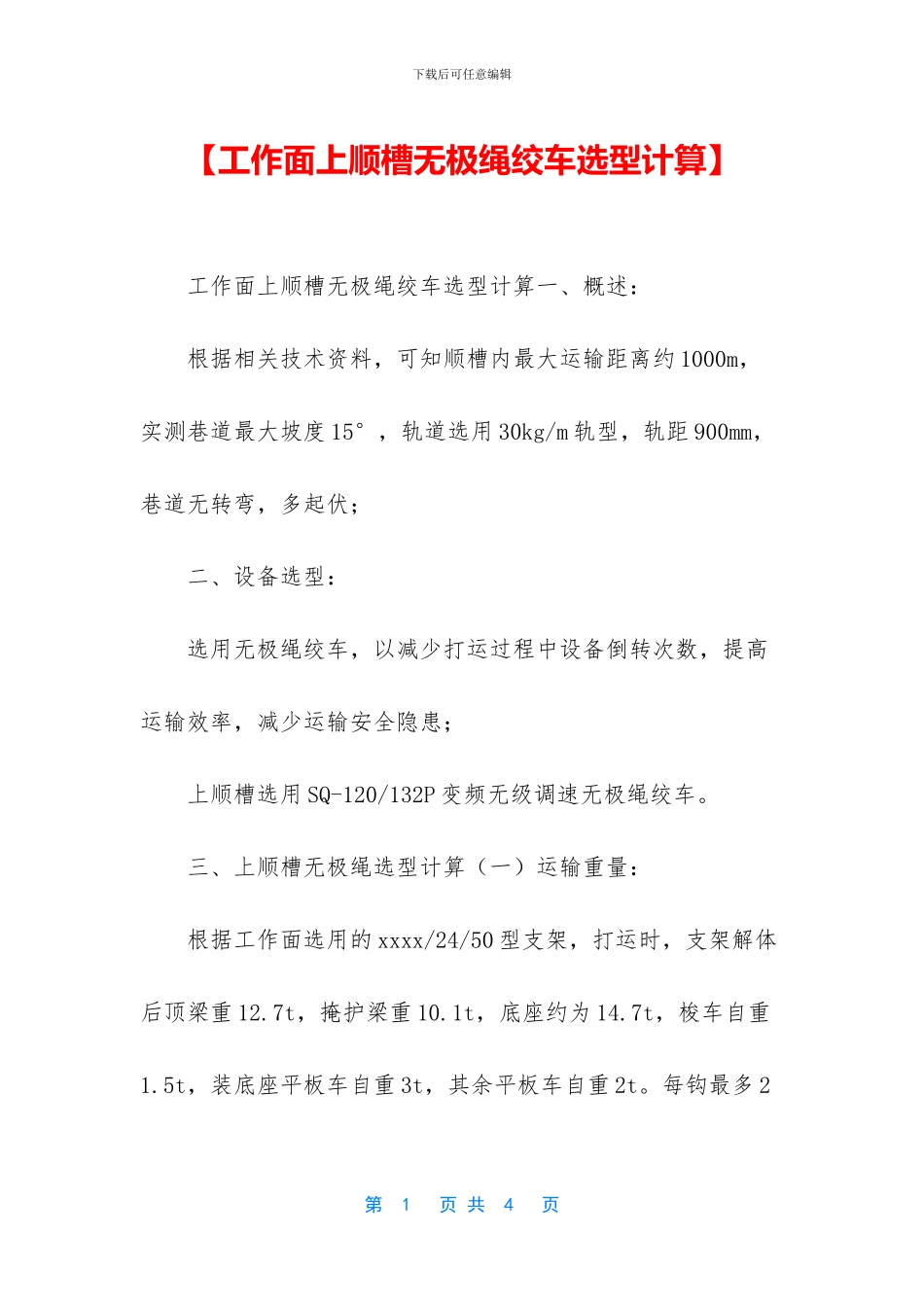

【工作面上顺槽无极绳绞车选型计算】_第1页
1/4

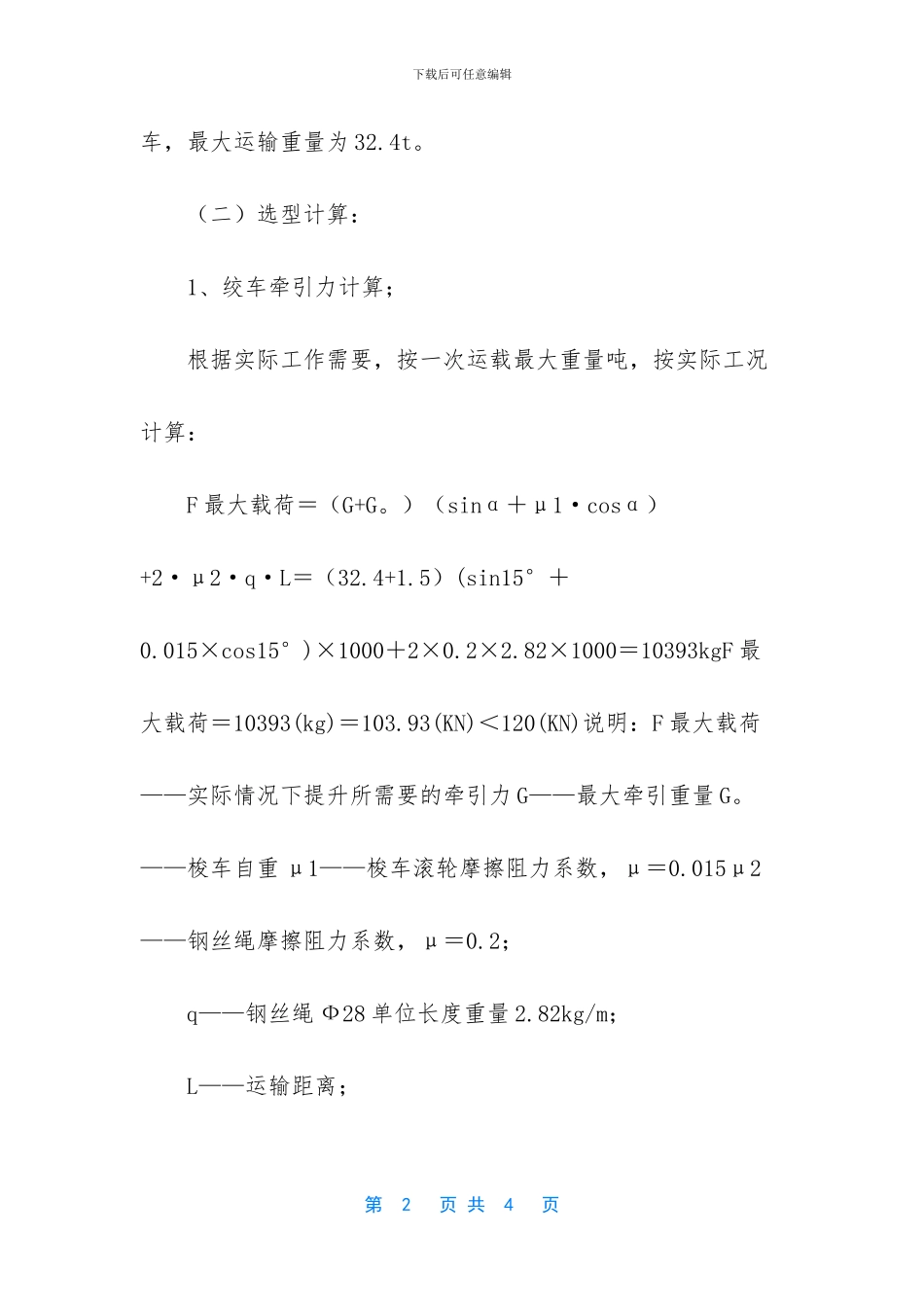

【工作面上顺槽无极绳绞车选型计算】_第2页
2/4

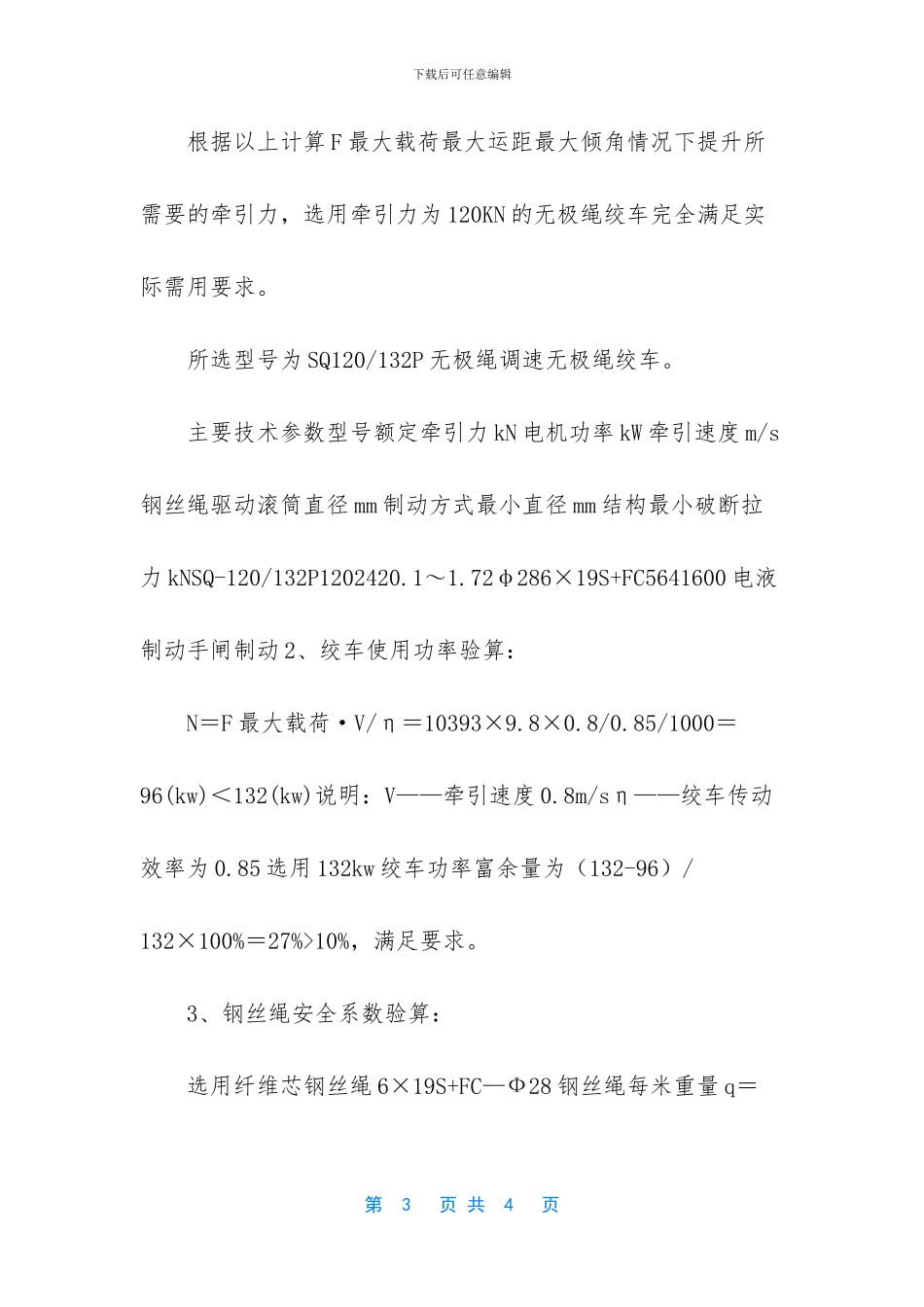

【工作面上顺槽无极绳绞车选型计算】_第3页
3/4
下载后可任意编辑【工作面上顺槽无极绳绞车选型计算】 工作面上顺槽无极绳绞车选型计算一、概述: 根据相关技术资料,可知顺槽内最大运输距离约 1000m,实测巷道最大坡度 15°,轨道选用 30kg/m 轨型,轨距 900mm,巷道无转弯,多起伏; 二、设备选型: 选用无极绳绞车,以减少打运过程中设备倒转次数,提高运输效率,减少运输安全隐患; 上顺槽选用 SQ-120/132P 变频无级调速无极绳绞车。 三、上顺槽无极绳选型计算(一)运输重量: 根据工作面选用的 xxxx/24/50 型支架,打运时,支架解体后顶梁重 12.7t,掩护梁重 10.1t,底座约为 14.7t,梭车自重1.5t,装底座平板车自重 3t,其余平板车自重 2t。每钩最多 2第 1 页 共 4 页下载后可任意编辑车,最大运输重量为 32.4t。 (二)选型计算: 1、绞车牵引力计算; 根据实际工作需要,按一次运载最大重量吨,按实际工况计算: F 最大载荷=(G+G。)(sinα+μ1·cosα)+2·μ2·q·L=(32.4+1.5)(sin15°+0.015×cos15°)×1000+2×0.2×2.82×1000=10393kgF 最大载荷=10393(kg)=103.93(KN)<120(KN)说明:F 最大载荷——实际情况下提升所需要的牵引力 G——最大牵引重量 G。——梭车自重 μ1——梭车滚轮摩擦阻力系数,μ=0.015μ2——钢丝绳摩擦阻力系数,μ=0.2; q——钢丝绳 Ф28 单位长度重量 2.82kg/m; L——运输距离; 第 2 页 共 4 页下载后可任意编辑 根据以上计算 F 最大载荷最大运距最大倾角情况下提升所需要的牵引力,选用牵引力为 120KN 的无极绳绞车完全满足实际需用要求。 所选型号为 SQ120/132P 无极绳调速无极绳绞车。 主要技术参数型号额定牵引力 kN 电机功率 kW 牵引速度 m/s钢丝绳驱动滚筒直径 mm 制动方式最小直径 mm 结构最小破断拉力 kNSQ-120/132P1202420.1~1.72φ286×19S+FC5641600 电液制动手闸制动 2、绞车使用功率验算: N=F 最大载荷·V/η=10393×9.8×0.8/0.85/1000=96(kw)<132(kw)说明:V——牵引速度 0.8m/sη——绞车传动效率为 0.85 选用 132kw 绞车功率富余量为(132-96)/132×100%=27%>10%,满足要求。 3、钢丝绳安全系数验算: 选用纤维芯钢丝绳 6×19S+FC—Ф28 钢丝绳每米重量 q=第 3 页 共 4 页下载后可任意编辑2.82kg/m 钢丝绳破断拉力总和 F 总=458KNA=F 总/(F 最大载荷+F 张紧力附加)=45800/(10393+1000)kg=4.02>Am=4(煤矿安全规程规定的安全系数 5-0.001L=4)说明:A——提升钢丝绳安全系数 F 张紧力附加——为钢丝绳张紧力附加(取1000kg)所选钢丝绳通过以上演算符合提升设备安全需要。 本文来自 http://www./ 第 4 页 共 4 页
