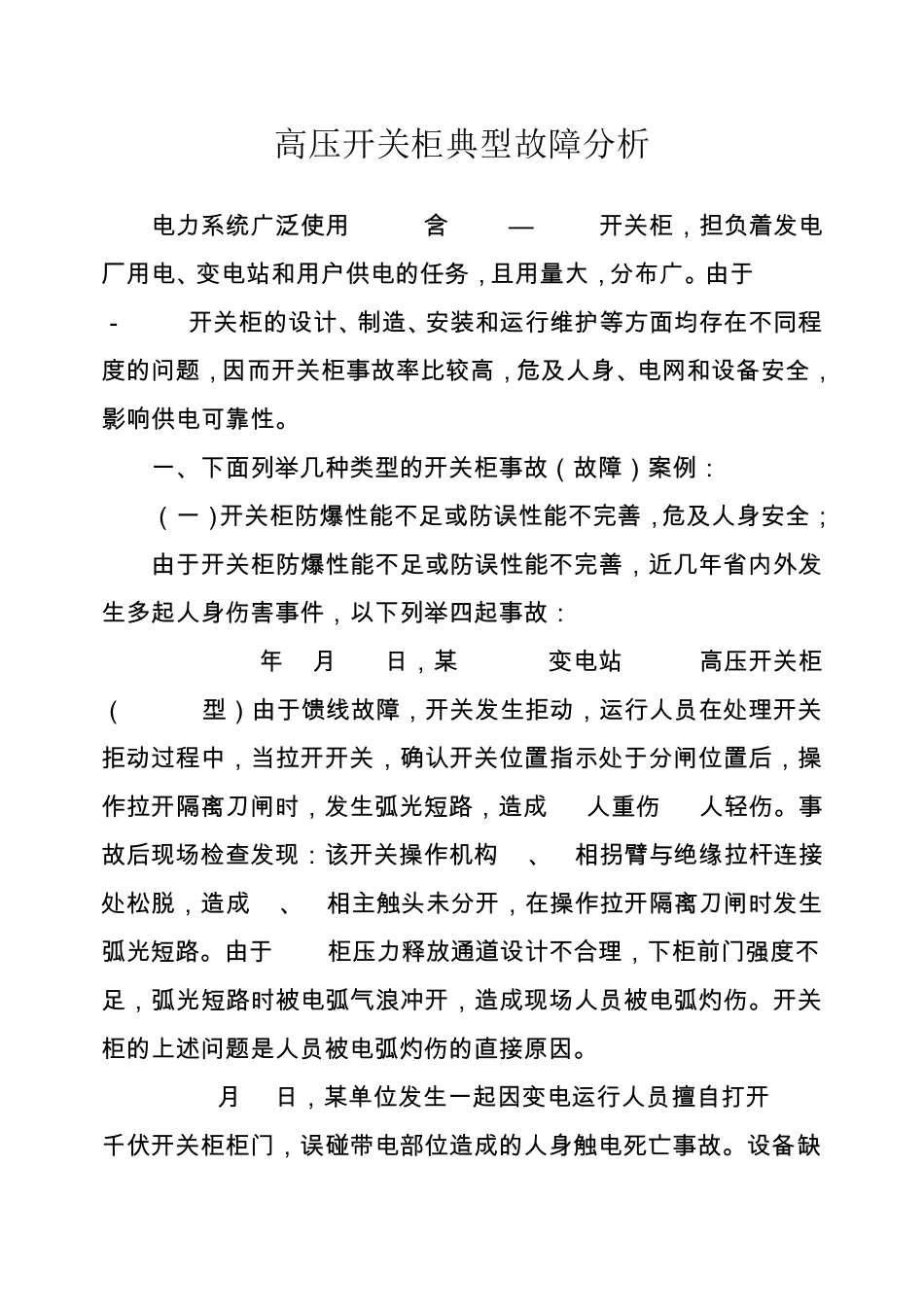

开关柜典型故障分析_第1页
1/18

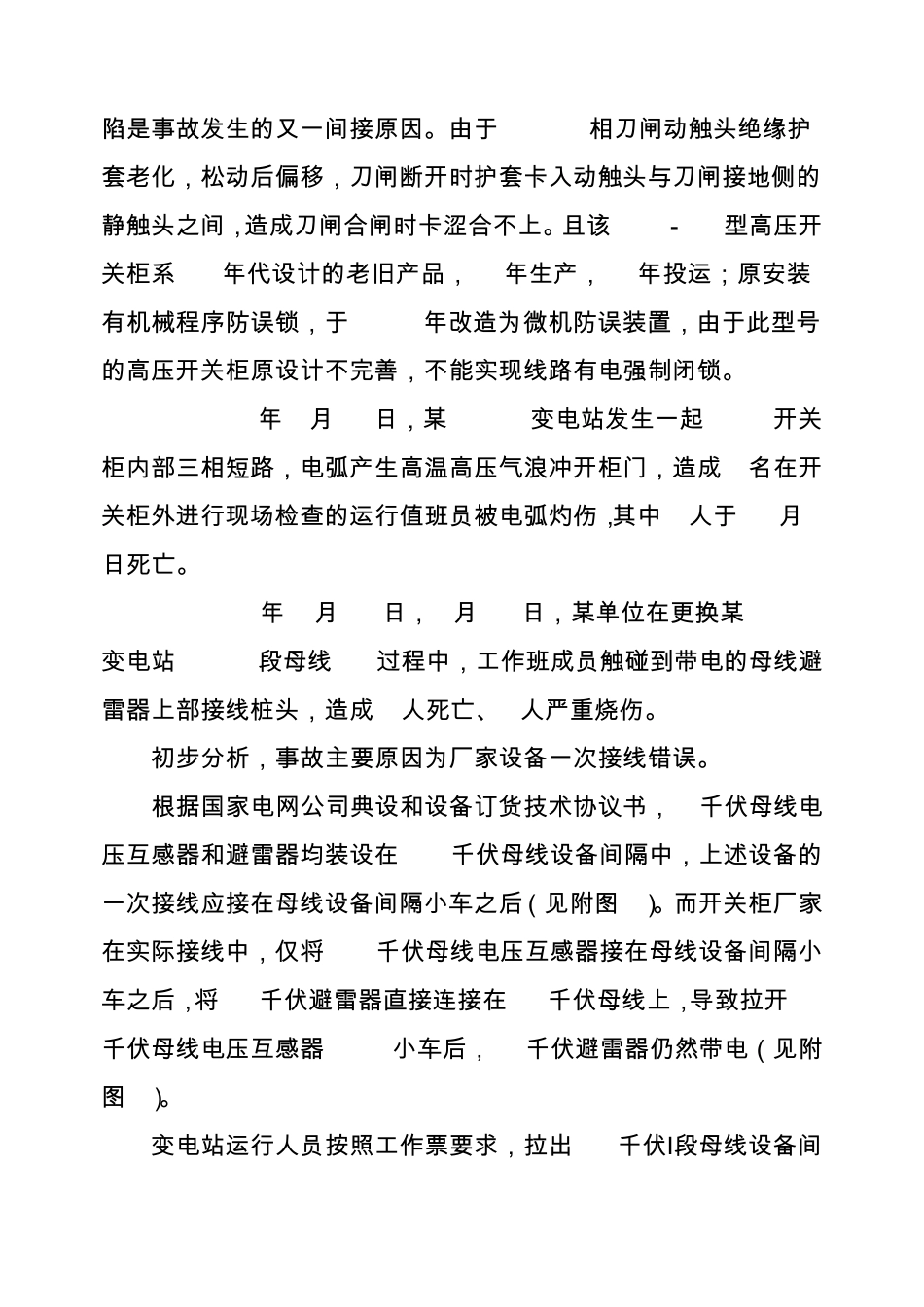

开关柜典型故障分析_第2页
2/18

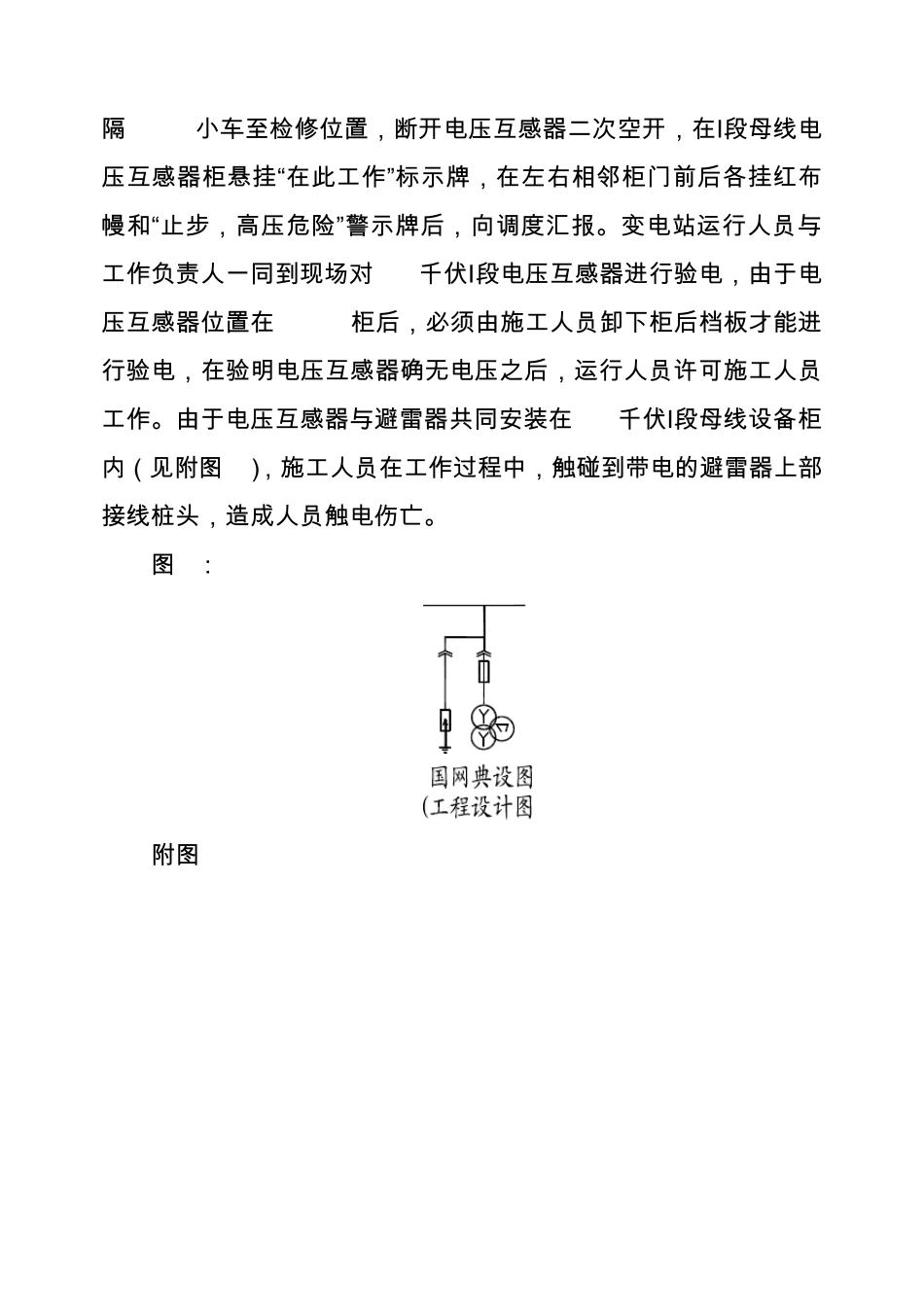

开关柜典型故障分析_第3页
3/18
高压开关柜典型故障分析 电 力 系 统 广 泛 使 用10kV(含6kV)—35kV开关柜,担负着发电厂用 电 、变电 站和用 户供电 的任务,且用 量大,分布广 。由于 1OkV-35kV开关柜的设计、制造、安装和运行维护等方面均存在不同程度的问题,因而开关柜事故率比较高,危及人身、电 网和设备安全,影响供电 可靠性。 一、下面列举几种类型的开关柜事故(故障)案例: (一)开关柜防爆性能不足或防误性能不完善,危及人身安全; 由于开关柜防爆性能不足或防误性能不完善,近几年省内外发生多起人身伤害事件,以下列举四起事故: 1. 2006年 2月 24日,某 220kV变电 站 10kV高压开关柜(GGX2型)由于馈线故障,开关发生拒动,运行人员在处理开关拒动过程中,当拉开开关,确认开关位置指示处于分闸位置后,操作拉开隔离刀闸时,发生弧光短路,造成 2人重伤 1人轻伤。事故后现场检查发现:该开关操作机构 A、B相拐臂与绝缘拉杆连接处松脱,造成 A、B相主触头未分开,在操作拉开隔离刀闸时发生弧光短路。由于 906柜压力 释放通道设计不合理,下柜前门强度不足,弧光短路时被电 弧气浪冲开,造成现场人员被电 弧灼伤。开关柜的上述问题是人员被电 弧灼伤的直接原因。 2. 7月 1日,某单位发生一起因变电 运行人员擅自打开 10千伏开关柜柜门,误碰带电 部位造成的人身触电 死亡事故。设备缺陷是事故发生的又一间接原因。由于 6522A相刀闸动触头绝缘护套老化,松动后偏移,刀闸断开时护套卡入动触头与刀闸接地侧的静触头之间,造成刀闸合闸时卡涩合不上。且该 GG-1A型高压开关柜系 60年代设计的老旧产品,96年生产,97年投运;原安装有机械程序防误锁,于 2002年改造为微机防误装置,由于此型号的高压开关柜原设计不完善,不能实现线路有电强制闭锁。 3. 2009年 9月 30日,某 220kV变电站发生一起 10kV开关柜内部三相短路,电弧产生高温高压气浪冲开柜门,造成 2名在开关柜外进行现场检查的运行值班员被电弧灼伤,其中 1人于 10月 1日死 亡 。 4. 2010年 8月 19日,8月 19日,某单 位 在更 换 某 220kV变电站 10kV I段 母 线 PT过 程中,工 作 班成员触碰 到 带 电的母 线避雷 器 上部接线桩 头,造成 2人死 亡 、1人严 重 烧 伤。 初 步 分 析 ,事故主 要 原因为厂 家 设备 一次 接线错 误。 根 据 国 家 电网 公 司 典 设和 设备 订 货 技...
