开关电源参数计算

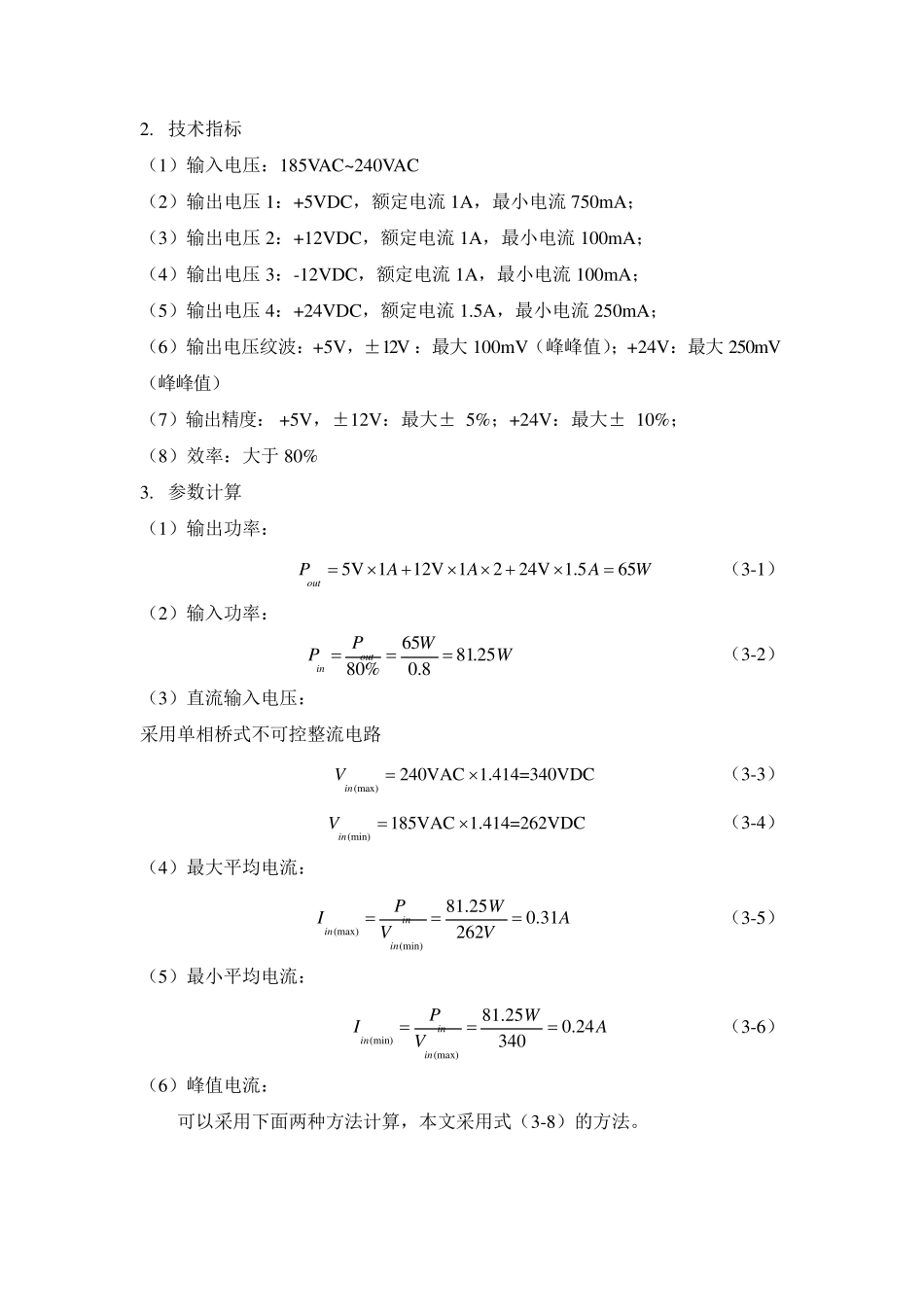

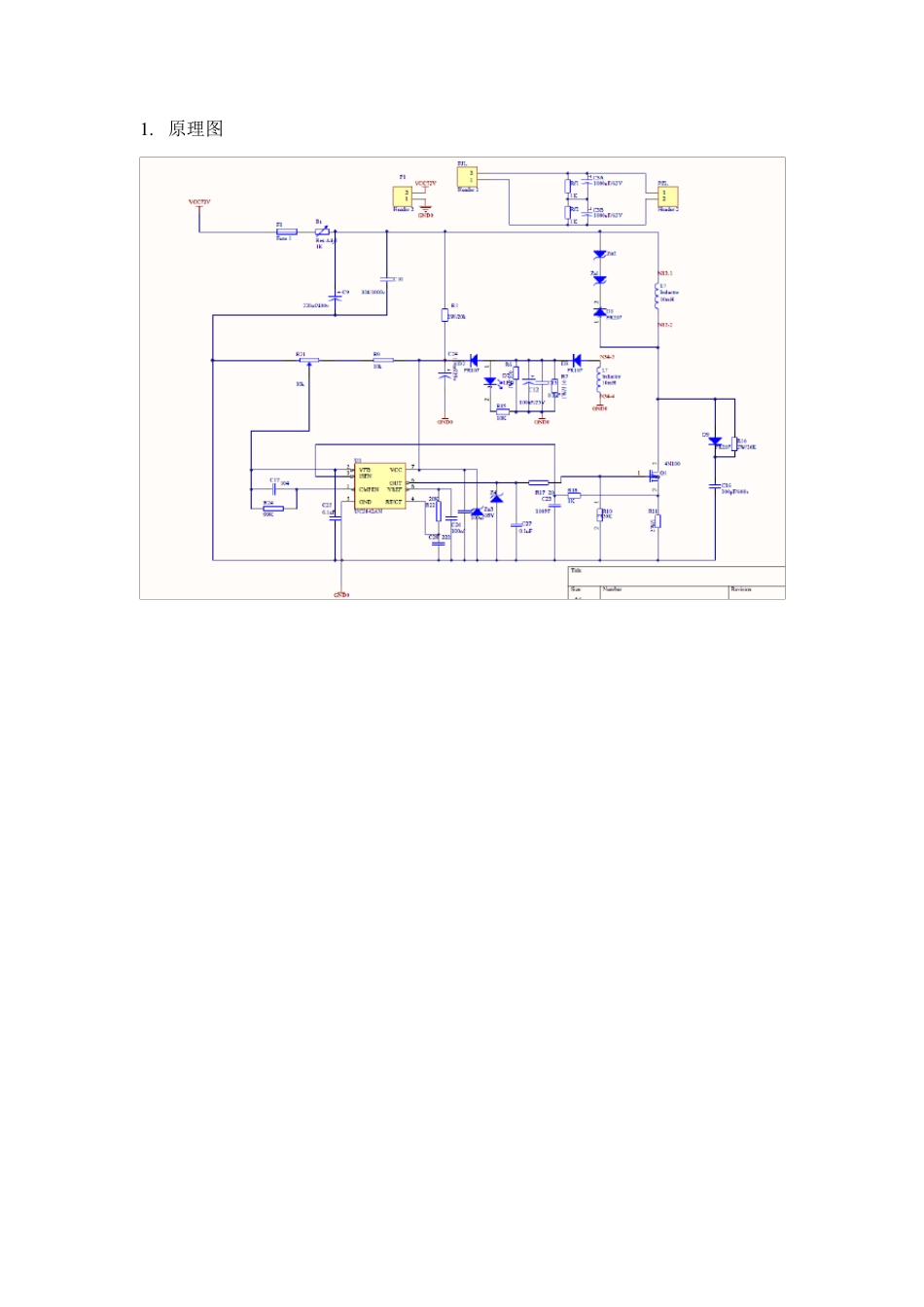

1 . 原理图 2. 技术指标 （1）输入电压：185VAC~240VAC （2）输出电压1：+5VDC，额定电流1A，最小电流750mA； （3）输出电压2：+12VDC，额定电流1A，最小电流100mA； （4）输出电压3：-12VDC，额定电流1A，最小电流100mA； （5）输出电压4：+24VDC，额定电流1.5A，最小电流250mA； （6）输出电压纹波：+5V，±12V ：最大 100mV（峰峰值）；+24V：最大 250mV（峰峰值） （7）输出精度：+5V，±12V：最大± 5%；+24V：最大± 10%； （8）效率：大于 80% 3. 参数计算 （1）输出功率： 5V 112V 1224V 1.565ou tPAAAW （3-1） （2）输入功率： 6581.2580%0.8ou tinPWPW （3-2） （3）直流输入电压： 采用单相桥式不可控整流电路 (max)240VAC 1.414=340VDCinV （3-3） (min)185VAC 1.414=262VDCinV （3-4） （4）最大平均电流： (max)(min)81.250.31262inininPWIAVV （3-5） （5）最小平均电流： (min)(max)81.250.24340inininPWIAV （3-6） （6）峰值电流： 可以采用下面两种方法计算，本文采用式（3-8）的方法。 (min)max(min)(min)2255 81.251.550.4262outoutoutPkCinininPPPWIIAVDVVV （3-7） min5.55.5 81.251.71262outPkCinPWIIAVV （3-8） （7）散热： 基于MOSFET 的反激式开关电源的经验方法：损耗的35%是由MOSFET产生，60%是由整流部分产生的。 开关电源的损耗为： (1 80%)81.2520%16.25DinPPWW （3-9） MOSFET 损耗为： 35%16.2535%5.69D MOSFETDPPWW （3-10） 整流部分损耗： ( 5 )55()60%() 16.2560%0.756565DVDWWPPWWWW （3-11） ( 12)12122 ()60%2 () 16.2560%3.66565DVDWWPPWWWW （3-12） ( 242)3636()60%() 16.2560%5.46565DVDWWPPWWWW （3-13） （8）变压器磁芯： 采用天通的EER40/45，饱和磁通密度Bs 在25℃时大于500mT，在100℃时大于390mT。窗口有效截面积 Ae=152.42mm2。 所以，取 max110.390.222sBBTT （3-14） Ae=152.42mm2 （3-15） （9）开关电源频率： 40fkhz （3-16） （10）开关电源最大占空比： max0.4D （3-17） （11）初级绕组电感最小值Lpri： in(min)maxpripk2620.41.531.7140VDVLmHIfAKHz （3-18） 在每个开关管导通的每个周期中，...
