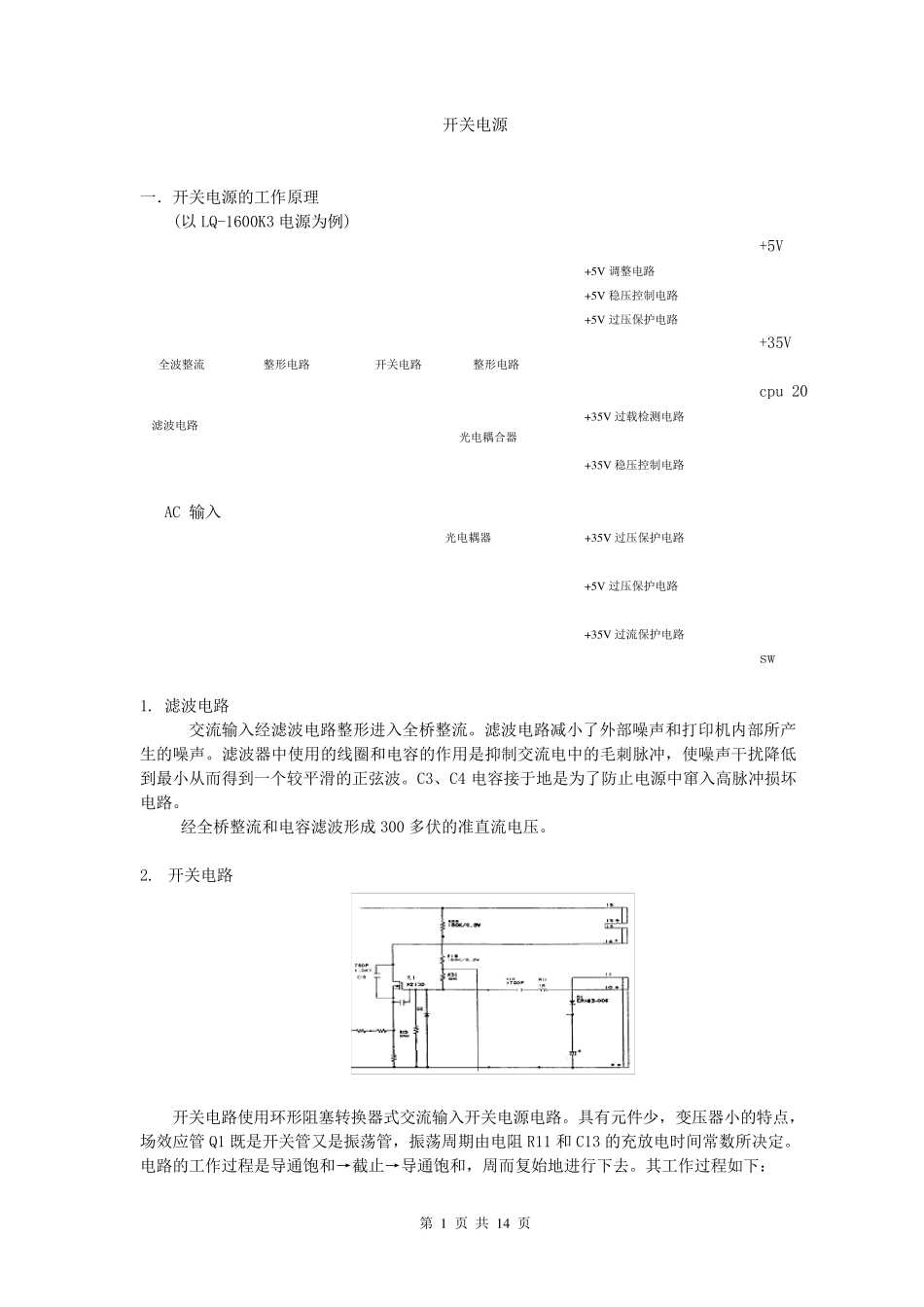

第 1 页 共 14 页 开 关 电 源 一 ． 开 关 电 源 的 工 作 原 理 (以 LQ-1600K3 电 源 为 例 ) +5V +35V cpu 20 AC 输 入 sw 1. 滤 波 电 路 交 流 输 入 经 滤 波 电 路 整 形 进 入 全 桥 整 流 。 滤 波 电 路 减 小 了 外 部 噪 声 和 打 印 机 内 部 所 产生 的 噪 声 。 滤 波 器 中 使 用 的 线 圈 和 电 容 的 作 用 是 抑 制 交 流 电 中 的 毛 刺 脉 冲 ， 使 噪 声 干 扰 降 低到 最 小 从 而 得 到 一 个 较 平 滑 的 正 弦 波 。 C3、 C4 电 容 接 于 地 是 为 了 防 止 电 源 中 窜 入 高 脉 冲 损 坏电 路 。 经 全 桥 整 流 和 电 容 滤 波 形 成 300 多 伏 的 准 直 流 电 压 。 2. 开 关 电 路 开 关 电 路 使 用 环 形 阻 塞 转 换 器 式 交 流 输 入 开 关 电 源 电 路 。 具 有 元 件 少 ， 变 压 器 小 的 特 点 ，场 效 应 管 Q1 既 是 开 关 管 又 是 振 荡 管 ， 振 荡 周 期 由 电 阻 R11 和 C13 的 充 放 电 时 间 常 数 所 决 定 。电 路 的 工 作 过 程 是 导 通饱和 →截止 →导 通饱和 ， 周 而 复始地 进 行下去。 其工 作 过 程 如下： 全 波 整 流 整 形 电 路 整 形 电 路 +5V 调整 电 路 +5V 稳压 控制 电 路 +5V 过 压 保护电 路 光电 耦器 +35V 过 载检测电 路 +35V 稳压 控制 电 路 +35V 过 压 保护电 路 +5V 过 压 保护电 路 +35V 过 流 保护电 路 开 关 电 路 滤 波 电 路 光电 耦合器 第 2 页 共 1 4 页 a. 导 通 饱 和 阶 段 电 源 接 通 ， 交 流 220V 经 过 滤 波 、 整 流 、 平 滑 输 出 直 流 电 压 300V， 由 启 动 电 阻 R10、 R31接 至 振 荡 管 Q1 的 栅 极 上 ， 产 生 栅 压 Vgs， 在 Q1 的 漏 极 上 产 生 漏 极 电 流 Id， 从 小 到 大 。 在 变压 器 T1 上 线 圈 T15— 12 内 产 生 一 个 力 图 阻 止 Id 增 大 的 自 感 电 动 势 ， 极 性 为 上 正 下 负 ， 同 时在 T10— 9 中 感 ...
