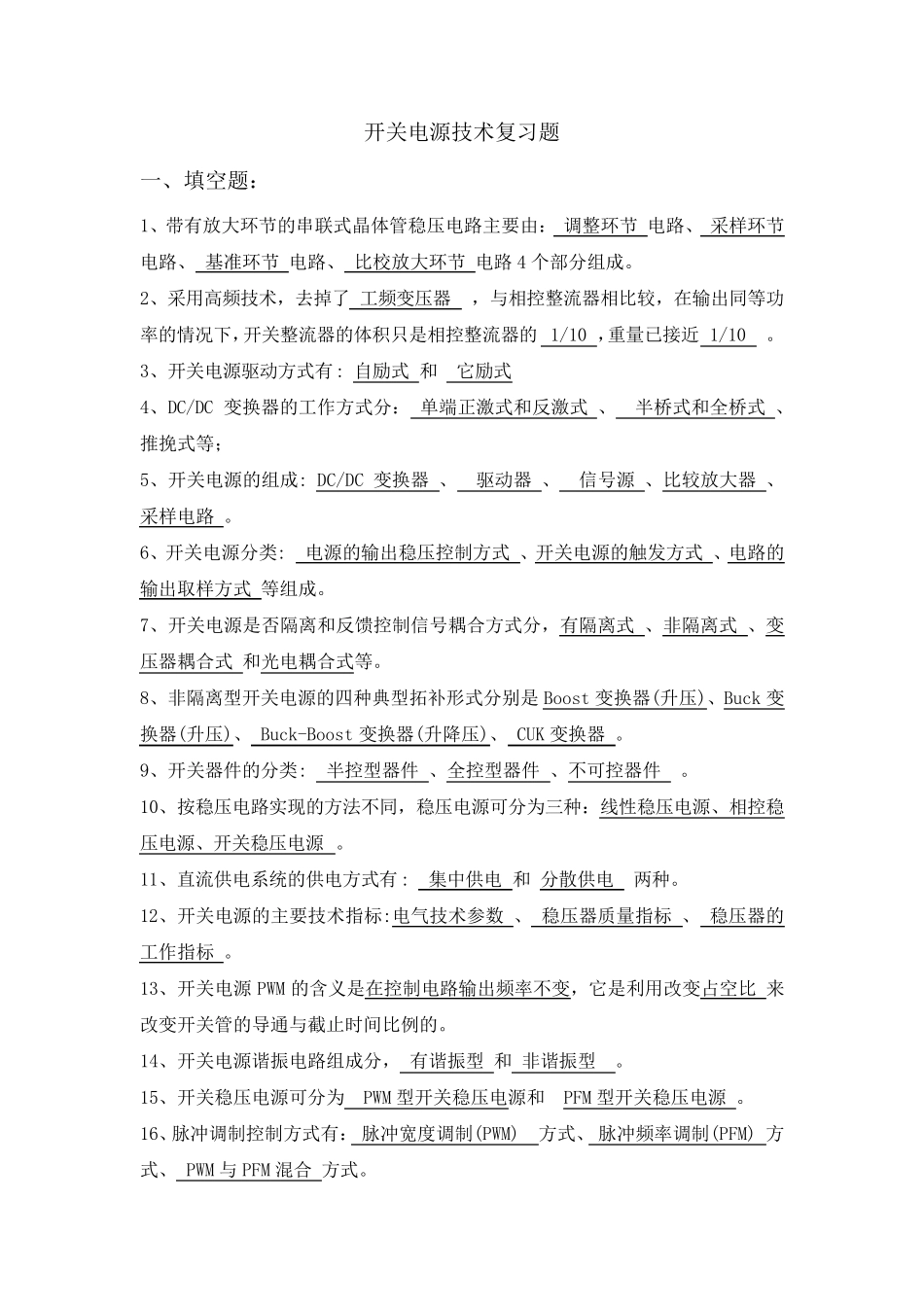

开关电源技术复习题 一、填空题： 1、带有放大环节的串联式晶体管稳压电路主要由： 调整环节 电路、 采样环节 电路、 基准环节 电路、 比校放大环节 电路 4 个部分组成。 2、采用高频技术，去掉了 工频变压器 ，与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的 1/10 ，重量已接近 1/10 。 3、开关电源驱动方式有: 自励式 和 它励式 4、DC/DC 变换器的工作方式分： 单端正激式和反激式 、 半桥式和全桥式 、推挽式等； 5、开关电源的组成: DC/DC 变换器 、 驱动器 、 信号源 、比较放大器 、采样电路 。 6、开关电源分类: 电源的输出稳压控制方式 、开关电源的触发方式 、电路的输出取样方式 等组成。 7、开关电源是否隔离和反馈控制信号耦合方式分，有隔离式 、非隔离式 、变压器耦合式 和光电耦合式等。 8、非隔离型开关电源的四种典型拓补形式分别是 Boost 变换器(升压)、Buck 变换器(升压)、 Buck-Boost 变换器(升降压)、 CUK 变换器 。 9、开关器件的分类: 半控型器件 、全控型器件 、不可控器件 。 10、按稳压电路实现的方法不同，稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源 。 11、直流供电系统的供电方式有: 集中供电 和 分散供电 两种。 12、开关电源的主要技术指标:电气技术参数 、 稳压器质量指标 、 稳压器的工作指标 。 13、开关电源PWM 的含义是在控制电路输出频率不变，它是利用改变占空比 来改变开关管的导通与截止时 间 比例 的。 14、开关电源谐 振 电路组成分， 有谐 振 型 和 非谐 振 型 。 15、开关稳压电源可分为 PWM 型开关稳压电源和 PFM 型开关稳压电源 。 16、脉 冲 调制控制方式有： 脉 冲 宽 度 调制(PWM) 方式、 脉 冲 频率调制(PFM) 方式、 PWM 与 PFM 混 合 方式。 17、PWM 是输出频率 不变，调整 占空比 ；PFM 是 占空比不变，调整 频率 。 18、PWM 调制过程是利用电源输出电压的 微处理器的数字 信号和 模拟 电路产生的 锯齿 波进行比较，来调整输出脉冲信号的 占空比 。 19、开关电源控制器的作用是:将输出 直流电压 取样，来控制功率开关器件的驱动脉冲的 宽度 ，从而调整 开关开通的时间 以使输出电压可调且稳定。 20、谐振型技术主要是使各开关器件实现 零电压 或 零电流 导通或截止，从而减少开...
