开关电源测试指导书V1.0

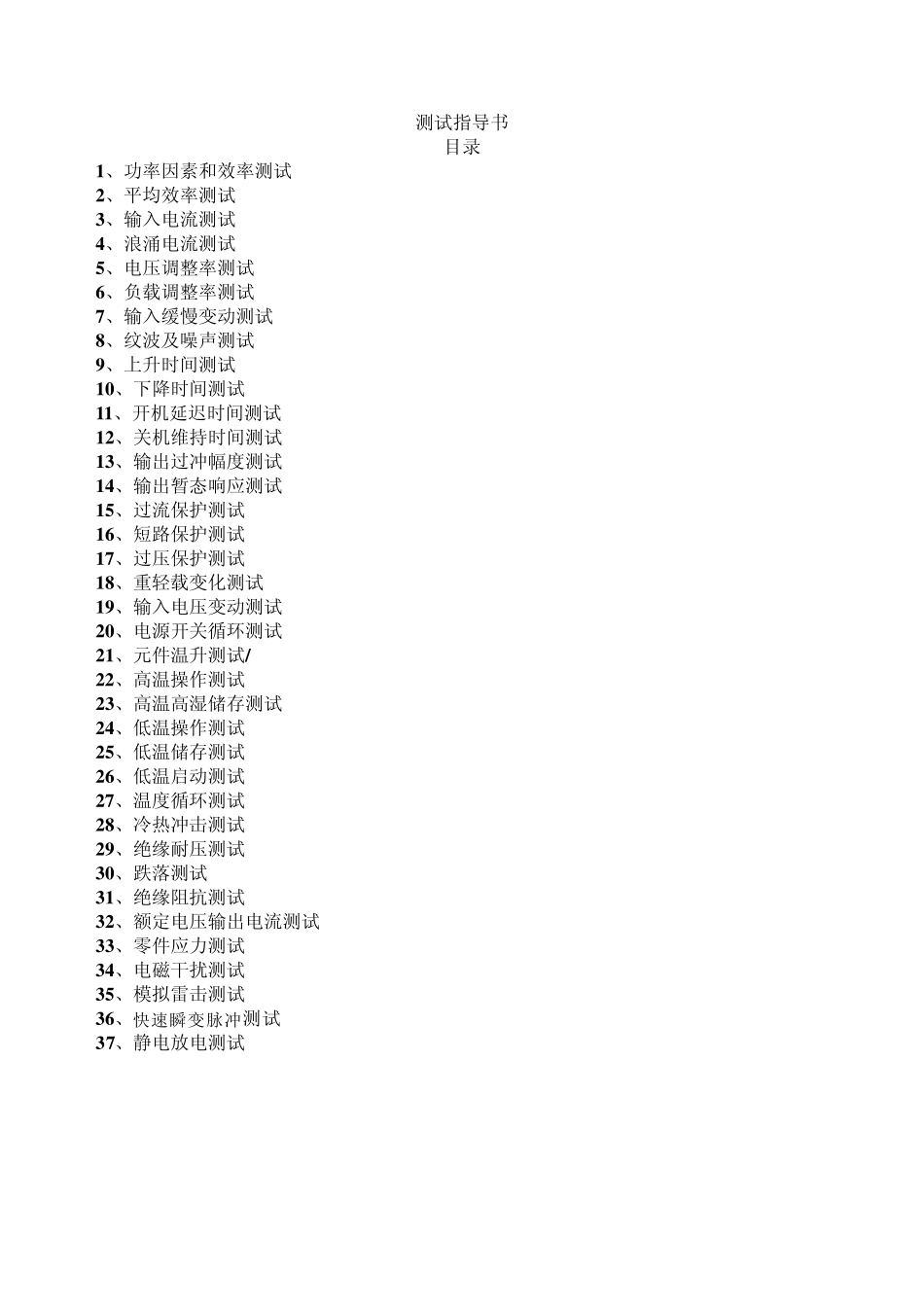

开关电源测试指导书V1.0_第1页
1/28

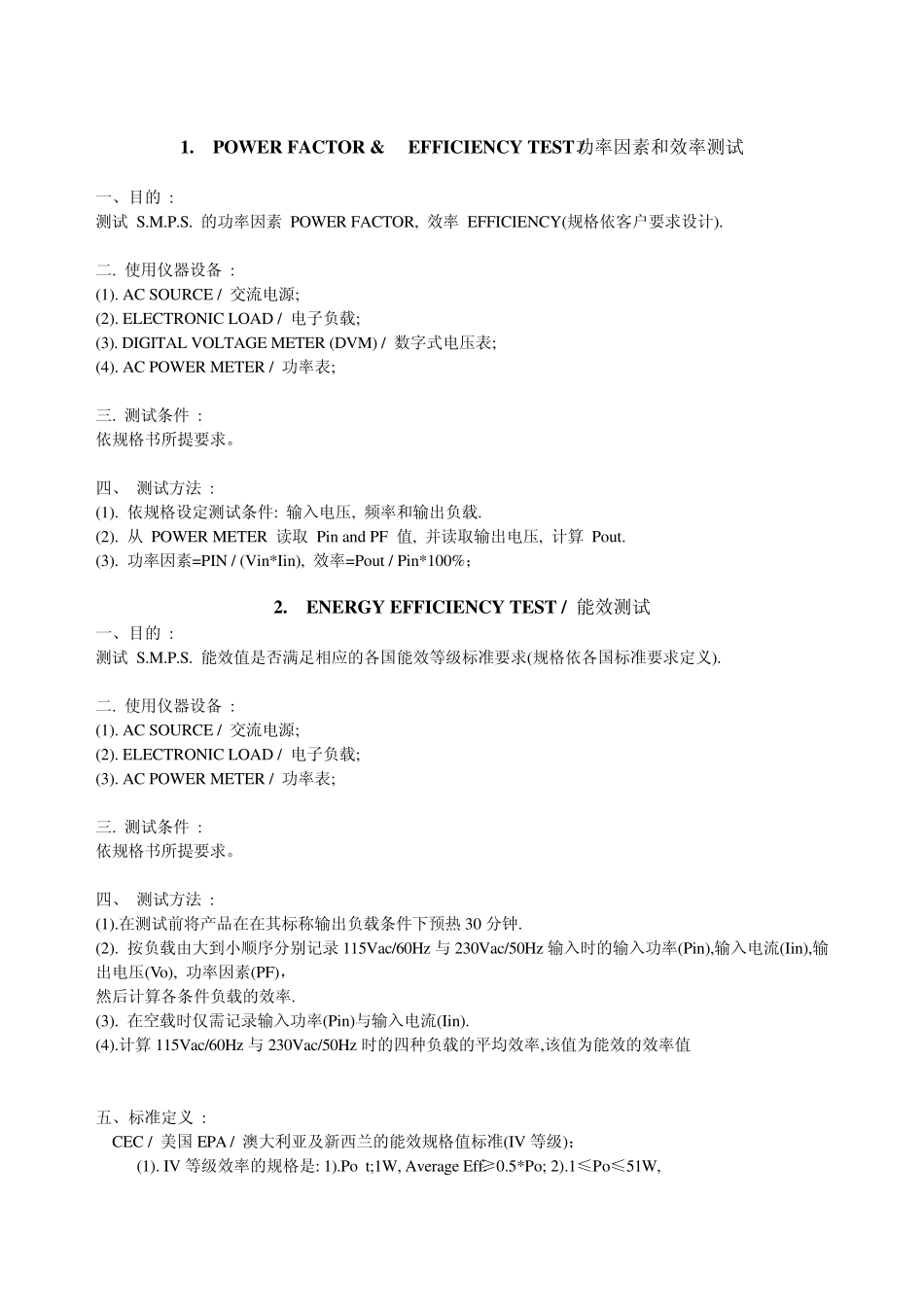

开关电源测试指导书V1.0_第2页
2/28

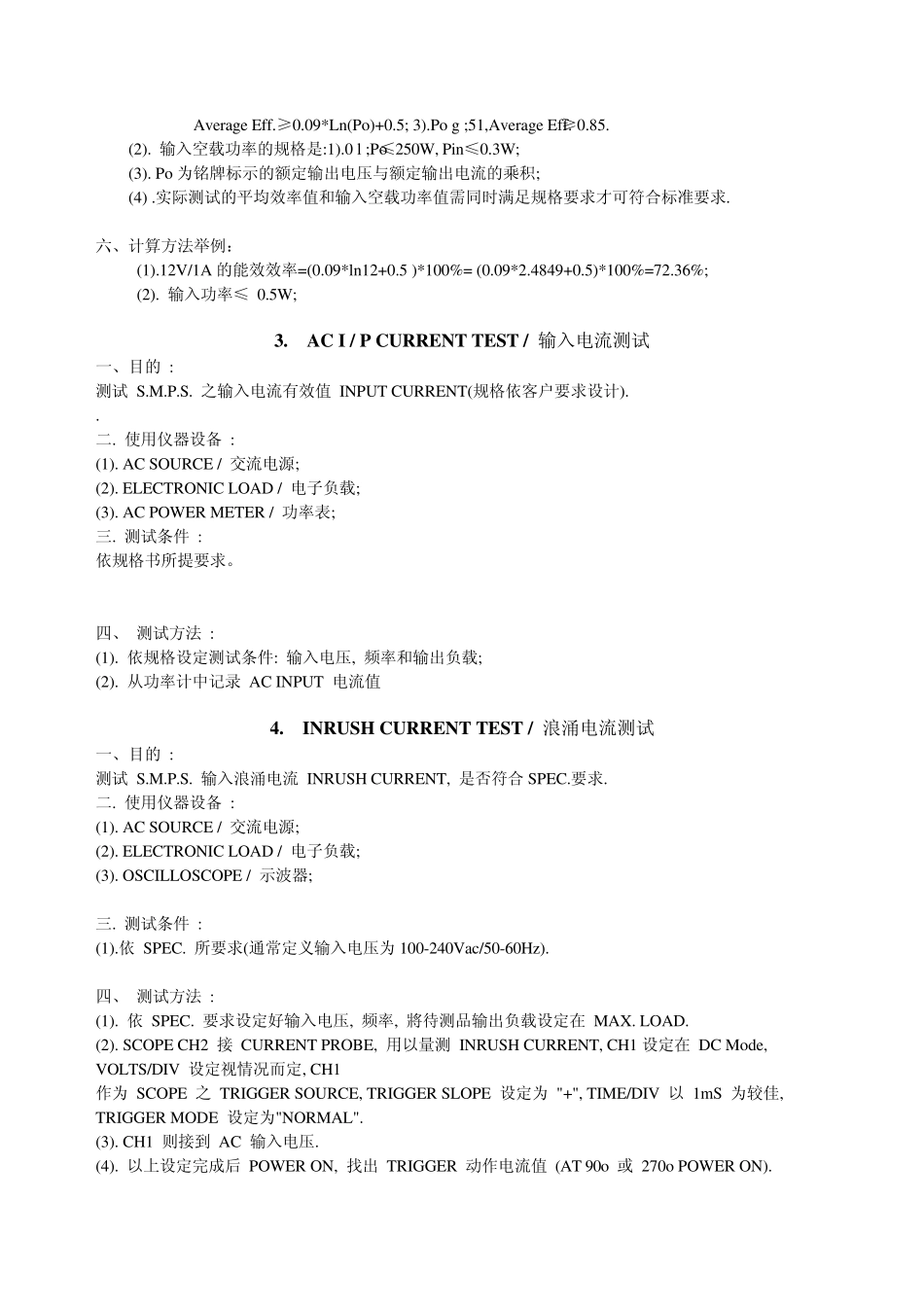

开关电源测试指导书V1.0_第3页
3/28
测试指导书 目录 1 、功率因素和效率测试 2 、平均效率测试 3 、输入电流测试 4 、浪涌电流测试 5 、电压调整率测试 6 、负载调整率测试 7 、输入缓慢变动测试 8 、纹波及噪声测试 9 、上升时间测试 1 0 、下降时间测试 1 1 、开机延迟时间测试 1 2 、关机维持时间测试 1 3 、输出过冲幅度测试 1 4 、输出暂态响应测试 1 5 、过流保护测试 1 6 、短路保护测试 1 7 、过压保护测试 1 8 、重轻载变化测试 1 9 、输入电压变动测试 2 0 、电源开关循环测试 2 1 、元件温升测试/ 2 2 、高温操作测试 2 3 、高温高湿储存测试 2 4 、低温操作测试 2 5 、低温储存测试 2 6 、低温启动测试 2 7 、温度循环测试 2 8 、冷热冲击测试 2 9 、绝缘耐压测试 3 0 、跌落测试 3 1 、绝缘阻抗测试 3 2 、额定电压输出电流测试 3 3 、零件应力测试 3 4 、电磁干扰测试 3 5 、模拟雷击测试 3 6 、快速瞬变脉冲测试 3 7 、静电放电测试 1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试 一、目的 : 测试 S.M.P.S. 的功率因素 POWER FACTOR, 效率 EFFICIENCY(规格依客户要求设计). 二. 使用仪器设备 : (1). AC SOURCE / 交流电源; (2). ELECTRONIC LOAD / 电子负载; (3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表; (4). AC POWER METER / 功率表; 三. 测试条件 : 依规格书所提要求。 四、 测试方法 : (1). 依规格设定测试条件: 输入电压, 频率和输出负载. (2). 从 POWER METER 读取 Pin and PF 值, 并读取输出电压, 计算 Pout. (3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%; 2. ENERGY EFFICIENCY TEST / 能效测试 一、目的 : 测试 S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义). 二. 使用仪器设备 : (1). AC SOURCE / 交流电源; (2). ELECTRONIC LOAD / 电子负载; (3). AC POWER METER / 功率表; 三. 测试条件 : 依规格书所提要求。 四、 测试方法 : (1).在测试前将产品在在其标称输出负载条件下预热30 分钟. (2). 按负载由大到小顺序分别记录115Vac/60Hz 与230Vac/50Hz 输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo), 功率因素(PF), 然后计算各条件负载的效率. (3). ...
