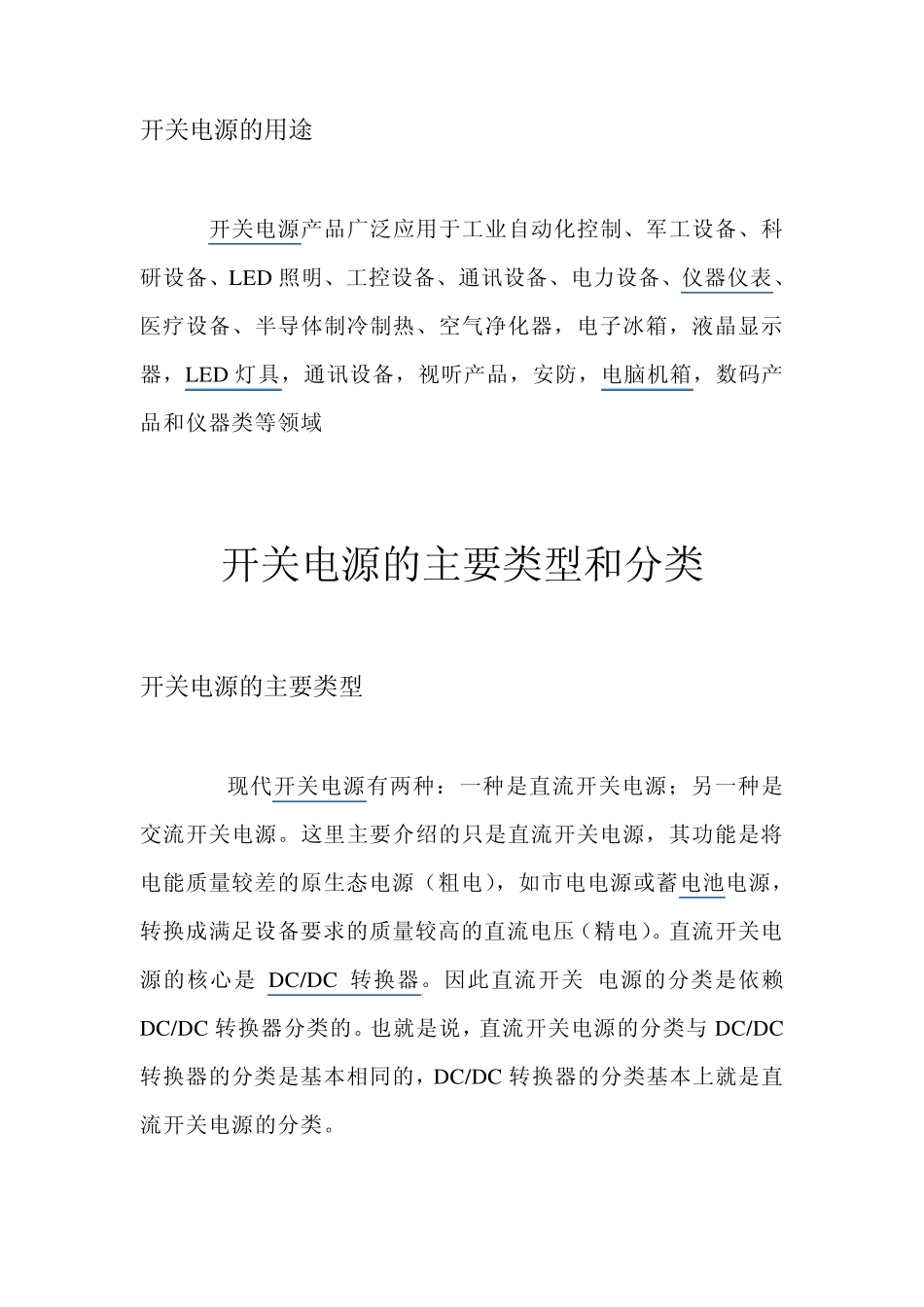

开关电源的用途_第1页
1/10

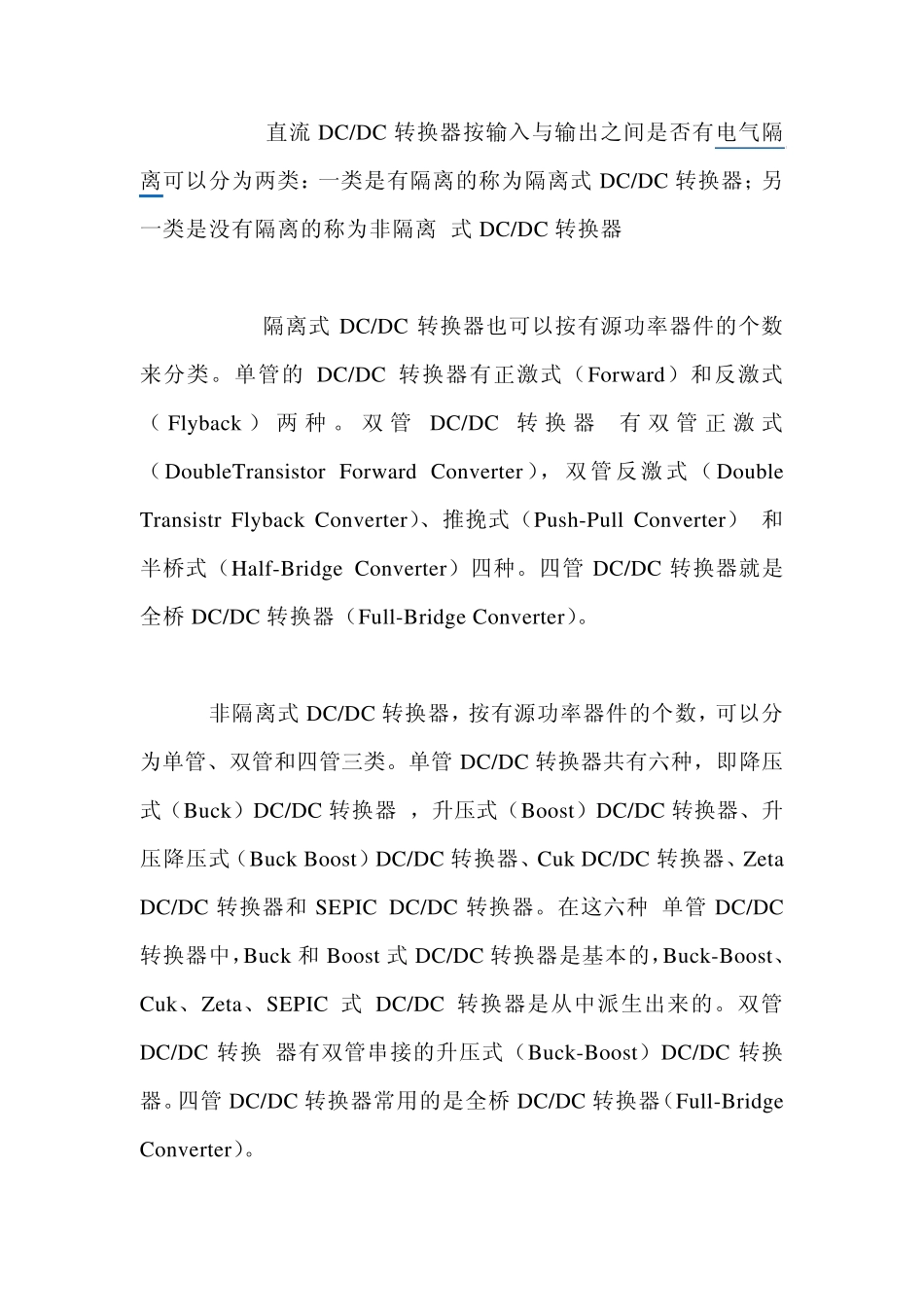

开关电源的用途_第2页
2/10

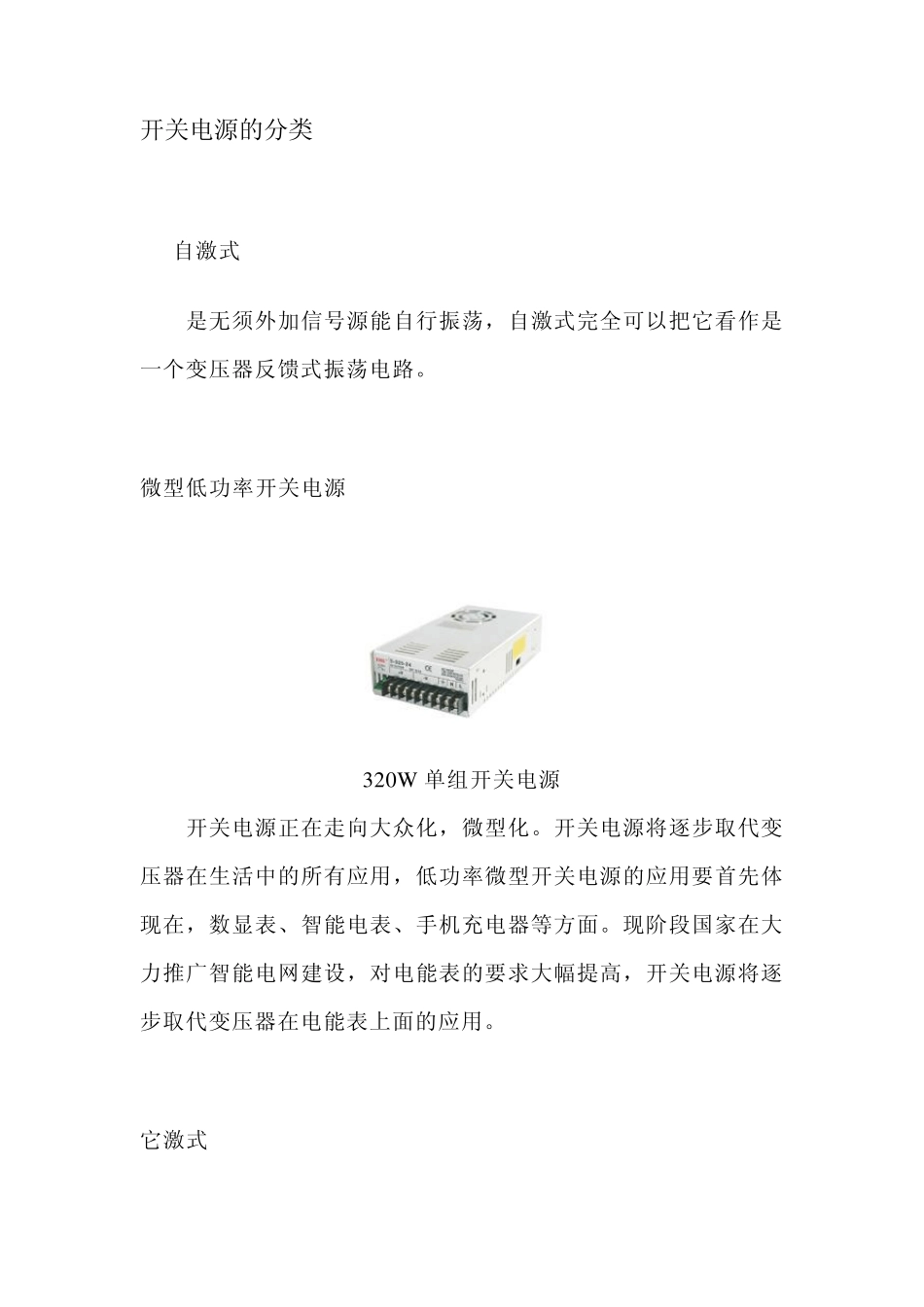

开关电源的用途_第3页
3/10
开关电源的用途 开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED 照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED 灯具,通讯设备,视听产品,安防,电脑机箱,数码产品和仪器类等领域 开关电源的主要类型和分类 开关电源的主要类型 现代开关电源有两种:一种是直流开关电源;另一种是交流开关电源。这里主要介绍的只是直流开关电源,其功能是将电能质量较差的原生态电源(粗电),如市电电源或蓄电池电源,转换成满足设备要求的质量较高的直流电压(精电)。直流开关电源的核心是 DC/DC 转换器。因此直流开关 电源的分类是依赖DC/DC 转换器分类的。也就是说,直流开关电源的分类与 DC/DC转换器的分类是基本相同的,DC/DC 转换器的分类基本上就是直 流开关电源的分类。 直流DC/DC 转换器按输入与输出之间是否有电气隔离可以分为两类:一类是有隔离的称为隔离式DC/DC 转换器;另一类是没有隔离的称为非隔离 式DC/DC 转换器 隔离式DC/DC 转换器也可以按有源功率器件的个数来分类。单管的DC/DC 转换器有正激式(Forward)和反激式(Flyback )两种。双管DC/DC转换器 有双管正激式(DoubleTransistor Forward Converter ),双管反激式(Double Transistr Flyback Converter)、推挽式(Push-Pull Converter) 和半桥式(Half-Bridge Converter)四种。四管DC/DC 转换器就是全桥 DC/DC 转换器(Full-Bridge Converter)。 非隔离式DC/DC 转换器,按有源功率器件的个数,可以分为单管、双管和四管三类。单管DC/DC 转换器共有六种,即降压式(Buck)DC/DC 转换器 ,升压式(Boost)DC/DC 转换器、升压降压式(Buck Boost)DC/DC 转换器、Cuk DC/DC 转换器、Zeta DC/DC 转换器和SEPIC DC/DC 转换器。在这六种 单管DC/DC转换器中,Buck 和Boost 式DC/DC 转换器是基本的,Buck-Boost、Cuk、Zeta、SEPIC 式DC/DC 转换器是从中派生出来的。双管DC/DC 转换 器有双管串接的升压式(Buck-Boost)DC/DC 转换器。四管DC/DC 转换器常用的是全桥 DC/DC 转换器(Full-Bridge Converter)。 开关电源的分类 自激式 是无须外加信号源能自行振荡,自激式完全可以把它看作是一个变压器反馈式振荡电路。 微型低功率开关电源 320W 单组开关电源 开关电源正在走向大众化,微型化。开关电源将逐步取代变压器在生活中...
