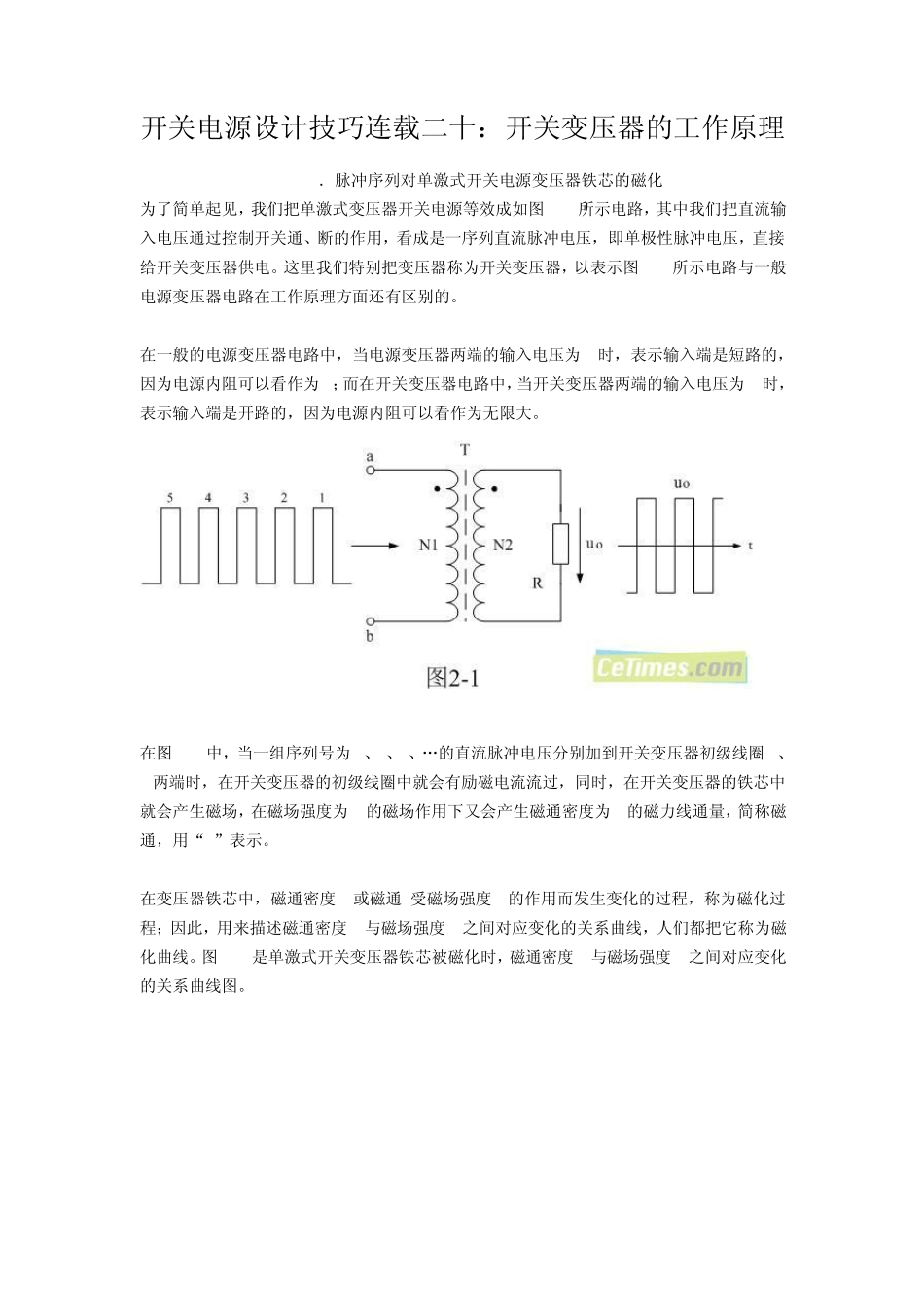

开关电源设计技巧连载二十:开关变压器的工作原理 2-1-1-1.脉冲序列对单激式开关电源变压器铁芯的磁化 为了简单起见,我们把单激式变压器开关电源等效成如图2-1所示电路,其中我们把直流输入电压通过控制开关通、断的作用,看成是一序列直流脉冲电压,即单极性脉冲电压,直接给开关变压器供电。这里我们特别把变压器称为开关变压器,以表示图2-1所示电路与一般电源变压器电路在工作原理方面还有区别的。 在一般的电源变压器电路中,当电源变压器两端的输入电压为0时,表示输入端是短路的,因为电源内阻可以看作为0;而在开关变压器电路中,当开关变压器两端的输入电压为0时,表示输入端是开路的,因为电源内阻可以看作为无限大。 在图2-1中,当一组序列号为1、2、3、„的直流脉冲电压分别加到开关变压器初级线圈a、b两端时,在开关变压器的初级线圈中就会有励磁电流流过,同时,在开关变压器的铁芯中就会产生磁场,在磁场强度为H的磁场作用下又会产生磁通密度为B的磁力线通量,简称磁通,用“ ”表示。 在变压器铁芯中,磁通密度B或磁通 受磁场强度H的作用而发生变化的过程,称为磁化过程;因此,用来描述磁通密度B与磁场强度H之间对应变化的关系曲线,人们都把它称为磁化曲线。图2-2是单激式开关变压器铁芯被磁化时,磁通密度B与磁场强度H之间对应变化的关系曲线图。 在分析变压器铁芯的磁化过程中,经常使用磁通密度和磁感应强度这两个名称,前面已经提到,这两个名称在本质上没区别的,可以互相通用,不同场合使用不同名称,只是为了使用方便。 如果开关变压器的铁芯在这之前从来没有被任何磁场磁化过,并且开关变压器的伏秒容量足够大,那么,当第一个直流脉冲电压加到变压器初级线圈a、b两端时,在变压器初级线圈中将有励磁电流流过,并在变压器铁芯中产生磁场。 在磁场强度H的作用下,变压器铁芯中的磁感应强度B将会按图 2-2中0-1磁化曲线上升;当第一个直流脉冲电压将要结束时,磁场强度达到第一个最大值 Hm1,同时磁感应强度将会被磁场强度磁化到第一个最大值 Bm1 ;由此产生一个磁感应强度增量Δ B,Δ B = Bm1- 0 。磁感应强度增加,表示流过变压器初级线圈中的励磁电流产生的磁场在对变压器铁芯进行充磁。 当序列脉冲电压加到开关变压器初级线圈 a、b两端时,在变压器铁芯中会产生的磁场,这磁场完全是由流过变压器初级线圈的励磁电流产生的,流过变压器初级线圈的励磁电流为: (2-8)式中, 为流过变压器初...
