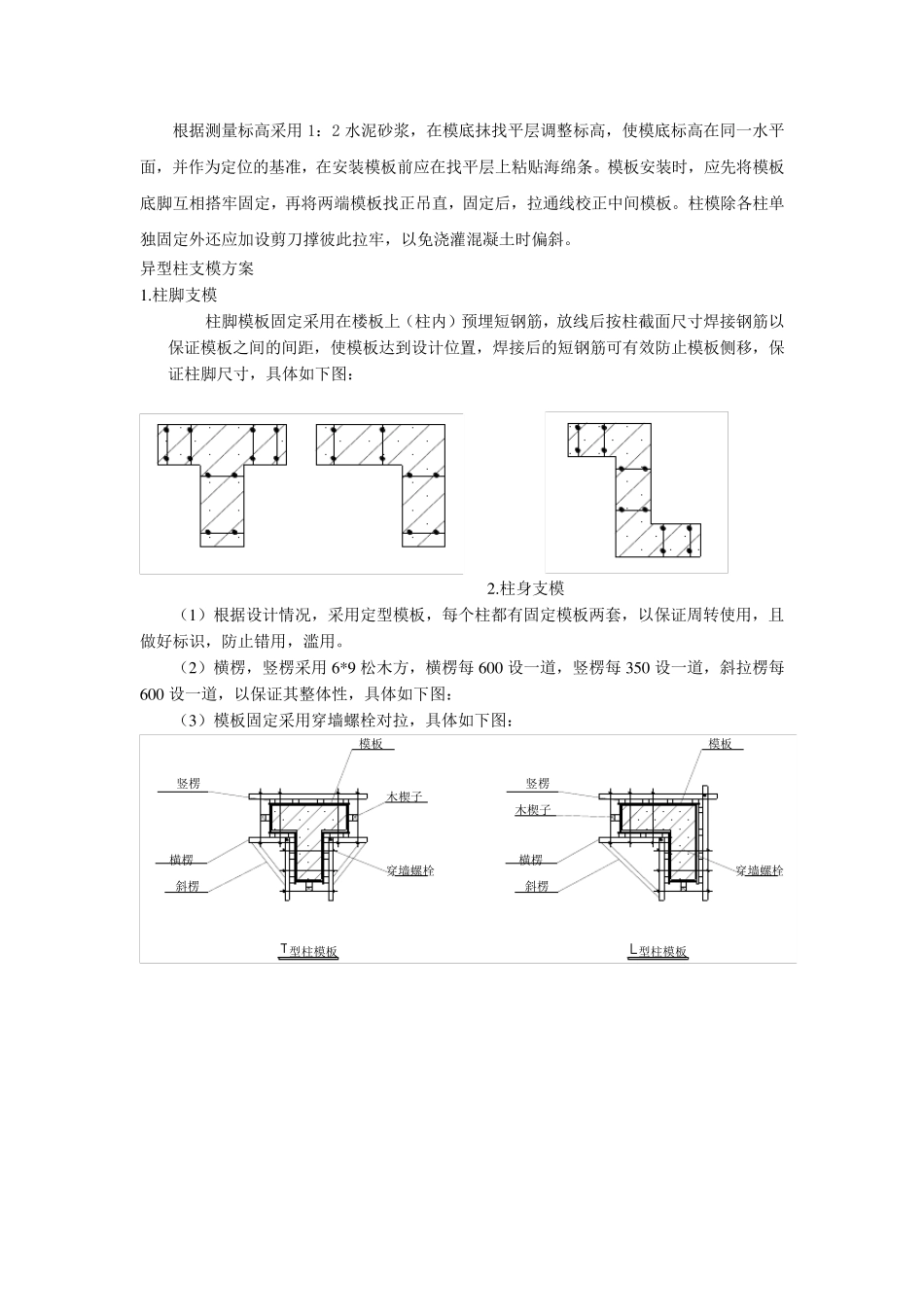

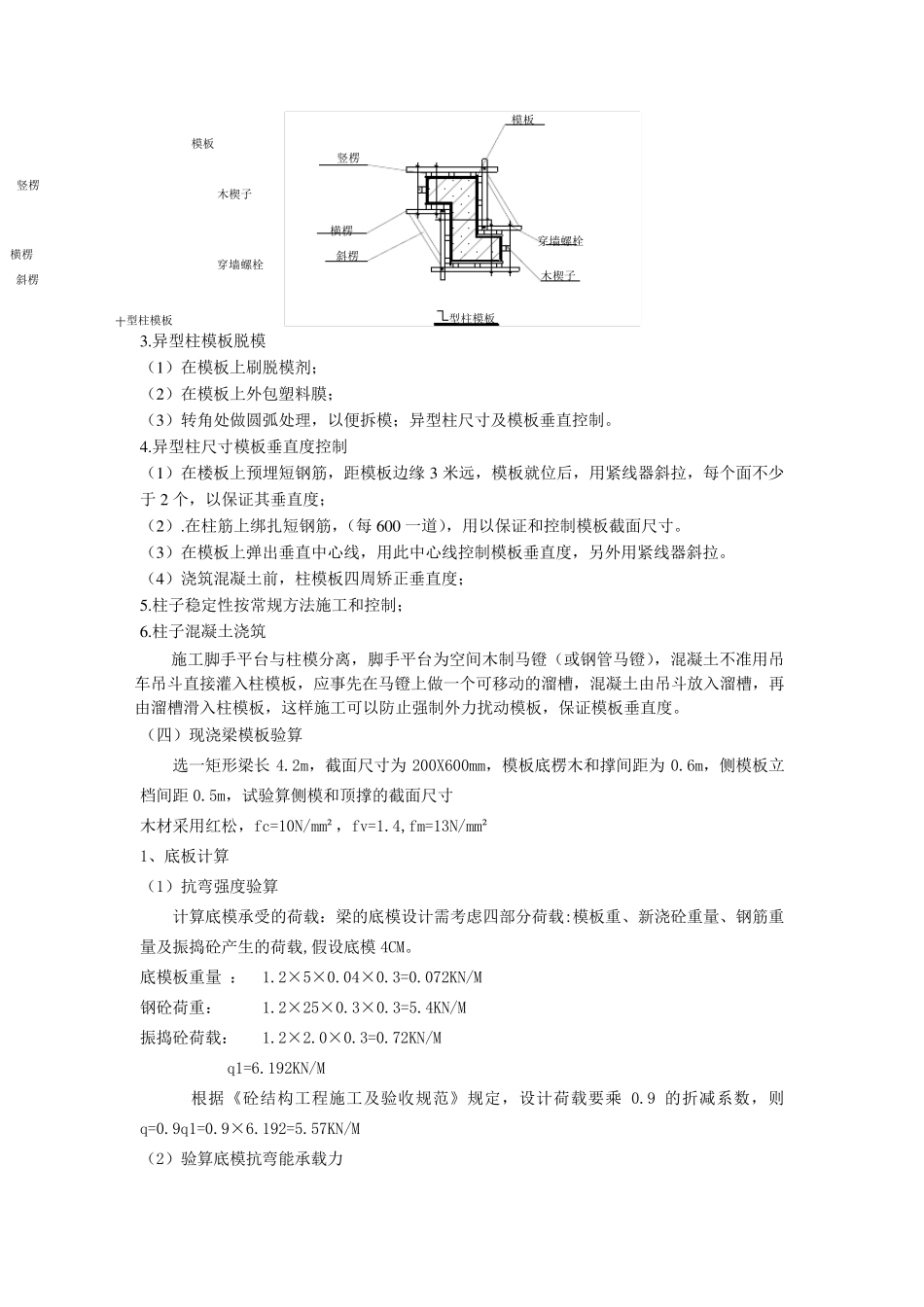

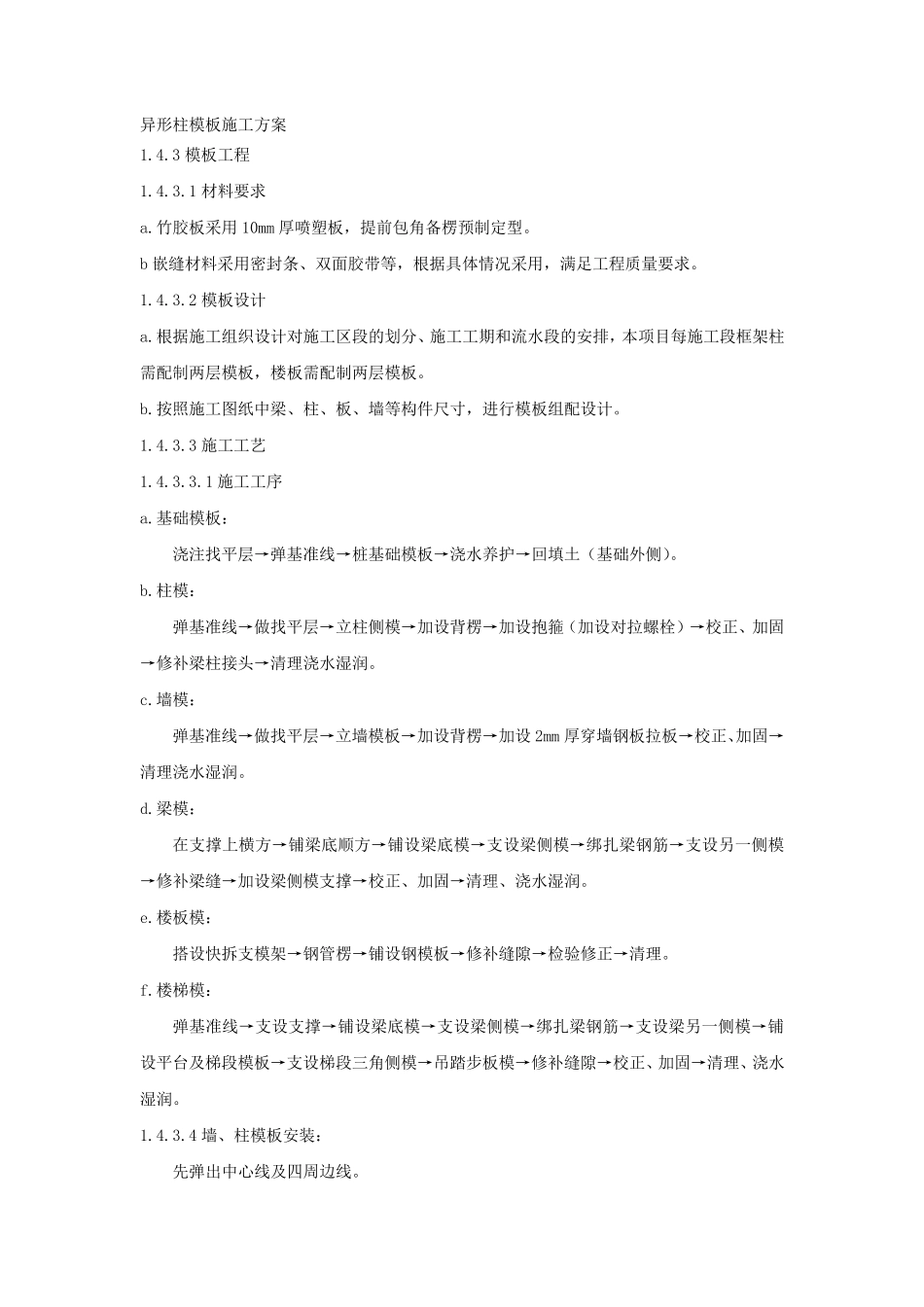

异形柱模板施工方案 1.4.3 模板工程 1.4.3.1 材料要求 a.竹胶板采用10mm 厚喷塑板，提前包角备楞预制定型。 b 嵌缝材料采用密封条、双面胶带等，根据具体情况采用，满足工程质量要求。 1.4.3.2 模板设计 a.根据施工组织设计对施工区段的划分、施工工期和流水段的安排，本项目每施工段框架柱需配制两层模板，楼板需配制两层模板。 b.按照施工图纸中梁、柱、板、墙等构件尺寸，进行模板组配设计。 1.4.3.3 施工工艺 1.4.3.3.1 施工工序 a.基础模板： 浇注找平层→弹基准线→桩基础模板→浇水养护→回填土（基础外侧）。 b.柱模： 弹基准线→做找平层→立柱侧模→加设背楞→加设抱箍（加设对拉螺栓）→校正、加固→修补梁柱接头→清理浇水湿润。 c.墙模： 弹基准线→做找平层→立墙模板→加设背楞→加设2mm 厚穿墙钢板拉板→校正、加固→清理浇水湿润。 d.梁模： 在支撑上横方→铺梁底顺方→铺设梁底模→支设梁侧模→绑扎梁钢筋→支设另一侧模→修补梁缝→加设梁侧模支撑→校正、加固→清理、浇水湿润。 e.楼板模： 搭设快拆支模架→钢管楞→铺设钢模板→修补缝隙→检验修正→清理。 f.楼梯模： 弹基准线→支设支撑→铺设梁底模→支设梁侧模→绑扎梁钢筋→支设梁另一侧模→铺设平台及 梯段模板→支设梯段三 角侧模→吊 踏 步 板模→修补缝隙→校正、加固→清理、浇水湿润。 1.4.3.4 墙、柱模板安装 ： 先 弹出 中心 线及 四 周 边 线。 根据测量标高采用1：2 水泥砂浆，在模底抹找平层调整标高，使模底标高在同一水平面，并作为定位的基准，在安装模板前应在找平层上粘贴海绵条。模板安装时，应先将模板底脚互相搭牢固定，再将两端模板找正吊直，固定后，拉通线校正中间模板。柱模除各柱单独固定外还应加设剪刀撑彼此拉牢，以免浇灌混凝土时偏斜。 异型柱支模方案 1 .柱脚支模 柱脚模板固定采用在楼板上（柱内）预埋短钢筋，放线后按柱截面尺寸焊接钢筋以保证模板之间的间距，使模板达到设计位置，焊接后的短钢筋可有效防止模板侧移，保证柱脚尺寸，具体如下图： 2 .柱身支模 （1 ）根据设计情况，采用定型模板，每个柱都有固定模板两套，以保证周转使用，且做好标识，防止错用，滥用。 （2 ）横楞，竖楞采用6 *9 松木方，横楞每6 0 0 设一道，竖楞每3 5 0 设一道，斜拉楞每6 0 0 设一道，以保证其整体性，具体如下图： （3 ）模板固定采用穿墙螺栓对 拉，具体如下图： 横楞...
