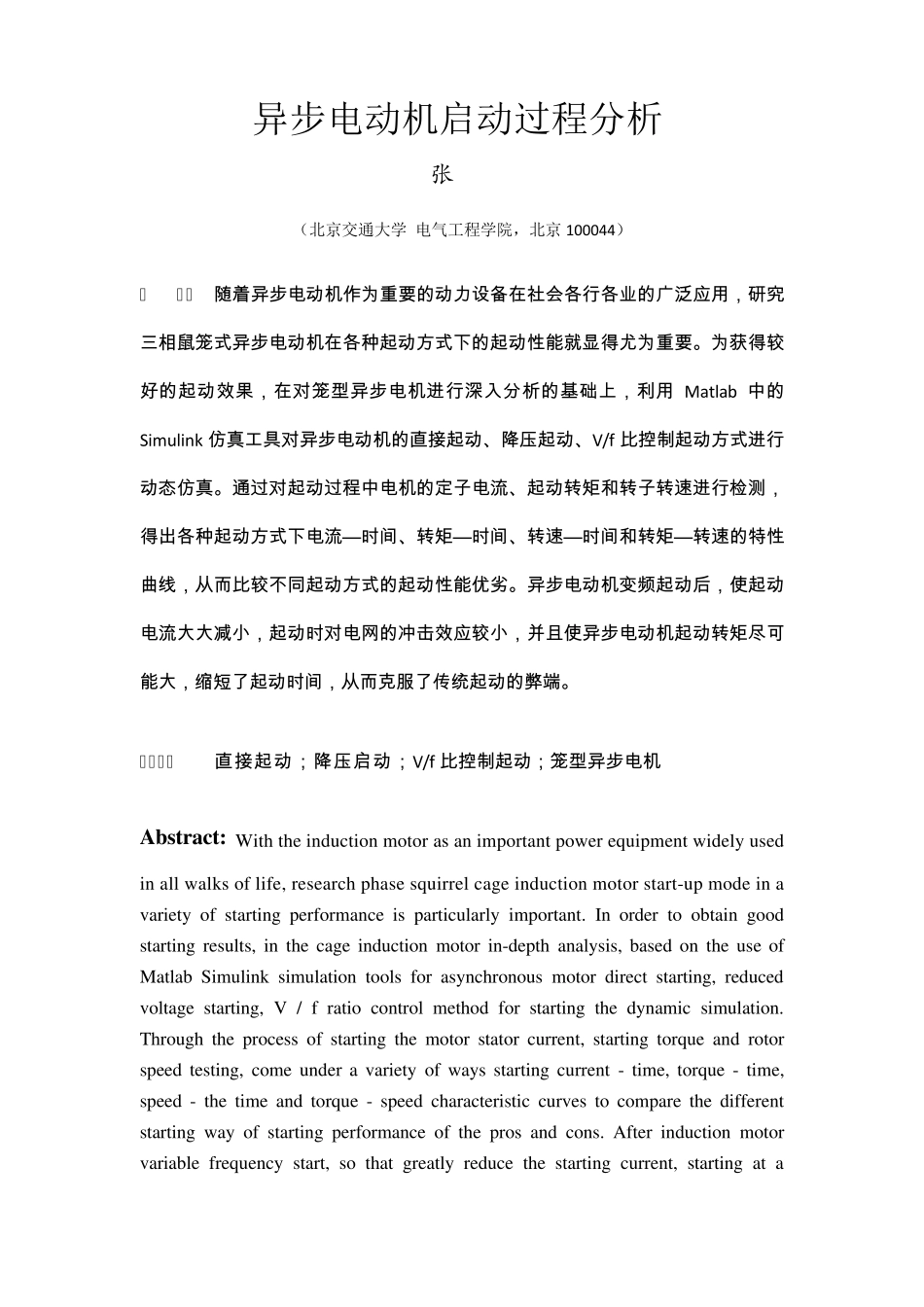

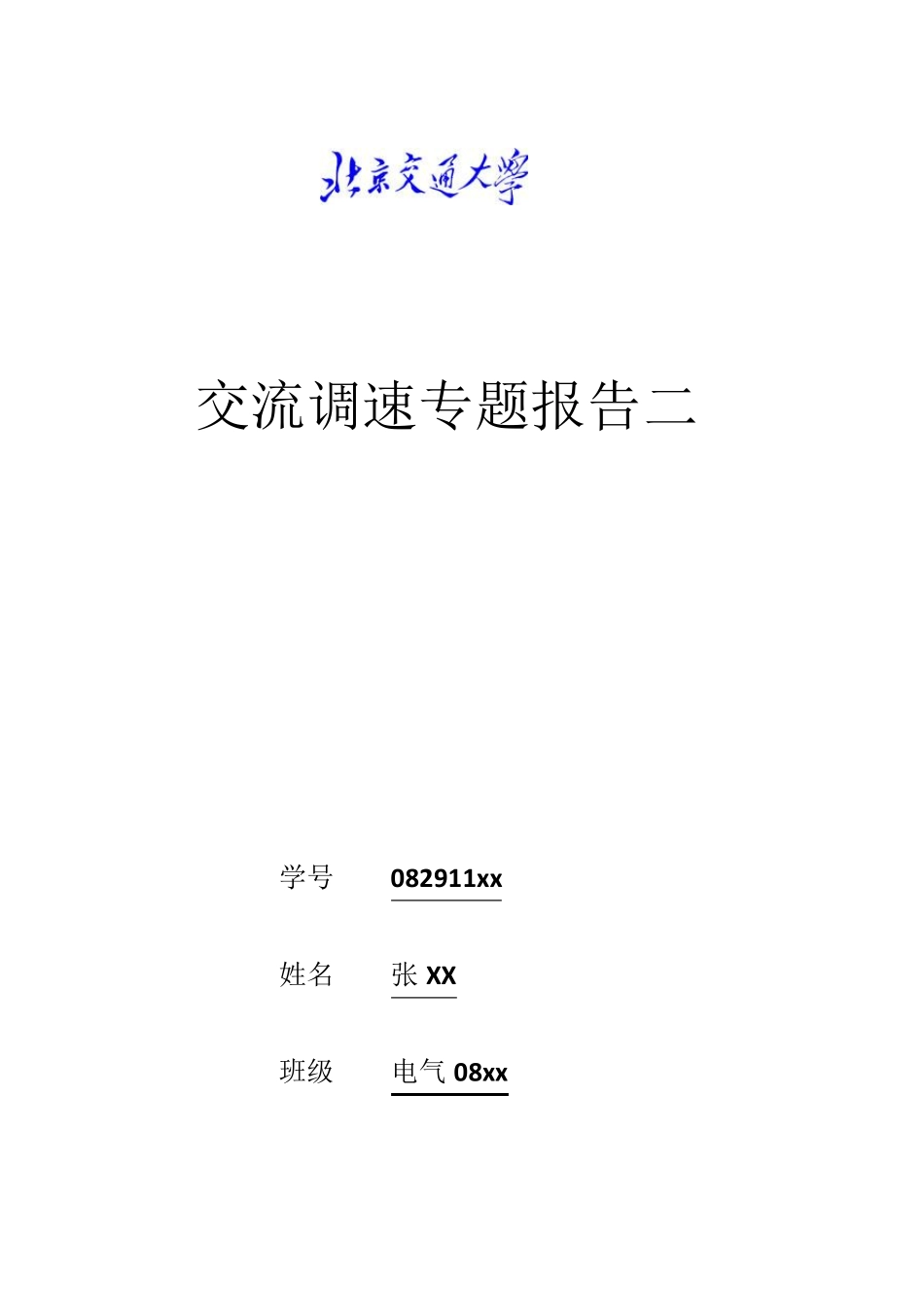

交流调速专题报告二 学号 082911xx 姓名 张 XX 班级 电气 08xx 异步电动机启动过程分析 张 XX （北京交通大学 电气工程学院，北京100044） 摘 要：随 着 异 步 电 动 机 作 为 重 要 的 动 力 设 备 在 社 会 各 行 各 业 的 广 泛 应 用 ， 研 究三 相 鼠 笼 式 异 步 电 动 机 在 各 种 起 动 方 式 下 的 起 动 性 能 就 显 得 尤 为 重 要 。 为 获 得 较好 的 起 动 效 果 ， 在 对 笼 型 异 步 电 机 进 行 深 入 分 析 的 基 础 上 ， 利 用Matlab 中 的Simu link 仿 真 工 具 对 异 步 电 动 机 的 直 接 起 动 、 降 压 起 动 、 V/f 比 控 制 起 动 方 式 进 行动 态 仿 真 。 通 过 对 起 动 过 程 中 电 机 的 定 子 电 流 、 起 动 转 矩 和 转 子 转 速 进 行 检 测 ，得 出 各 种 起 动 方 式 下 电 流 —时间、 转 矩 —时间、 转 速 —时间和 转 矩 —转 速 的 特性曲线， 从而比 较 不同起 动 方 式 的 起 动 性 能 优劣。 异 步 电 动 机 变频起 动 后， 使起 动电 流 大大减小， 起 动 时对 电 网的 冲击效 应 较 小， 并且使异 步 电 动 机 起 动 转 矩 尽可能 大， 缩短了起 动 时间， 从而克服了传统起 动 的 弊端。 关键字：直 接 起 动 ；降 压 启动 ；V/f 比 控 制 起 动 ；笼 型 异 步 电 机 Abstract: With the induction motor as an important power equipment widely used in all walks of life, research phase squirrel cage induction motor start-up mode in a variety of starting performance is particularly important. In order to obtain good starting results, in the cage induction motor in-depth analysis, based on the use of Matlab Simulink simulation tools for asynchronous motor direct starting, reduced voltage starting, V / f ratio control method for starting the dynamic simulation. Through the process of starting the motor stator current, starting torque and rotor speed testing, c...
