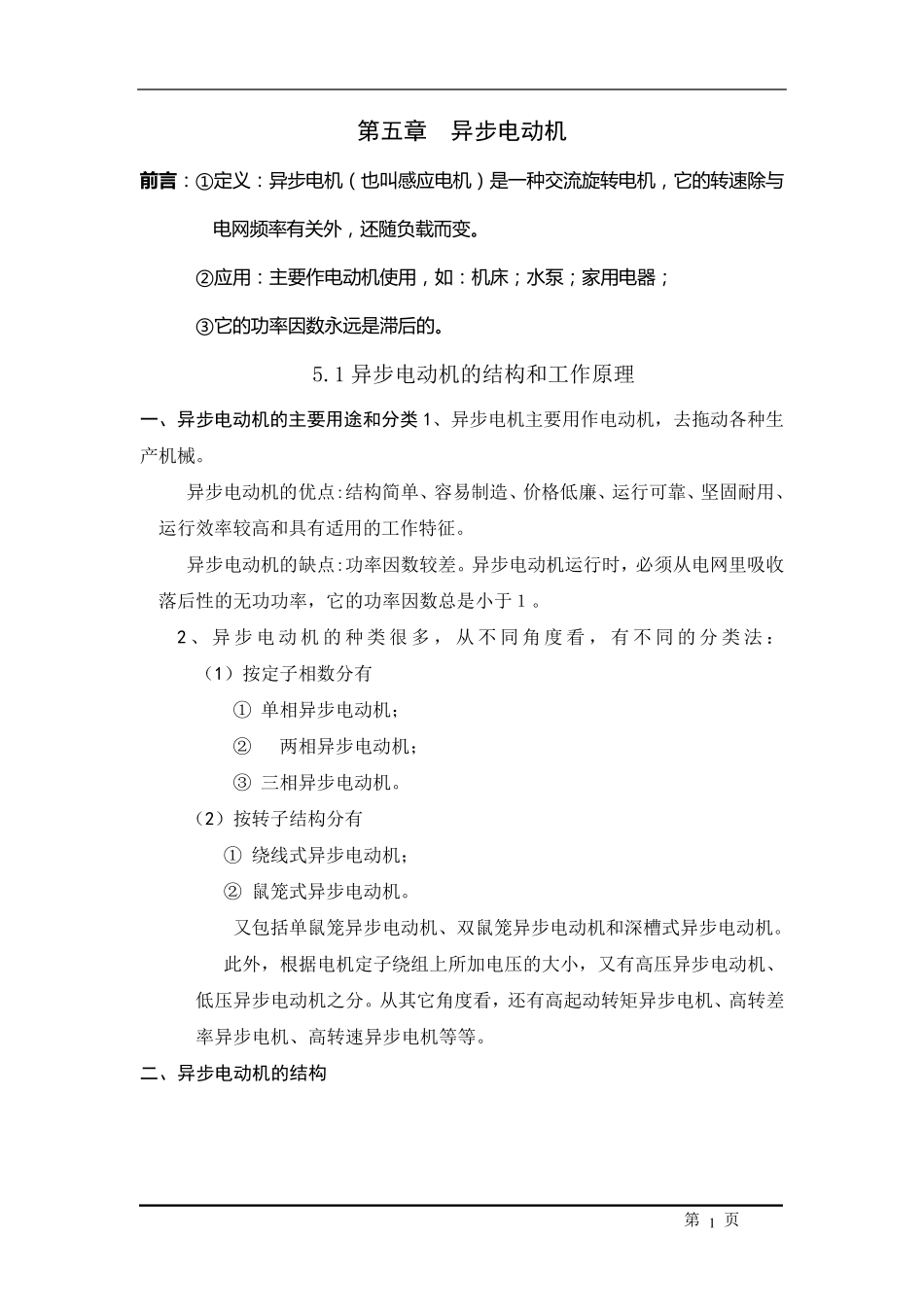

第 1 页 第五章 异步电动机 前言： ①定义： 异步电机（也叫感应电机）是一种交流旋转电机，它的转速除与电网频率有关外，还随负载而变
②应用： 主要作电动机使用，如： 机床；水泵；家用电器； ③它的功率因数永远是滞后的
1 异步电动机的结构和工作原理 一、异步电动机的主要用途和分类 1、异步电机主要用作电动机，去拖动各种生产机械
异步电动机的优点:结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征
异步电动机的缺点:功率因数较差
异步电动机运行时，必须从电网里吸收落后性的无功功率，它的功率因数总是小于１
2 、异步电动机的种类很多，从不同角度看，有不同的分类法： （1）按定子相数分有 ① 单相异步电动机； ② 两相异步电动机； ③ 三相异步电动机
（2）按转子结构分有 ① 绕线式异步电动机； ② 鼠笼式异步电动机
又包括单鼠笼异步电动机、双鼠笼异步电动机和深槽式异步电动机
此外，根据电机定子绕组上所加电压的大小，又有高压异步电动机、低压异步电动机之分
从其它角度看，还有高起动转矩异步电机、高转差率异步电机、高转速异步电机等等

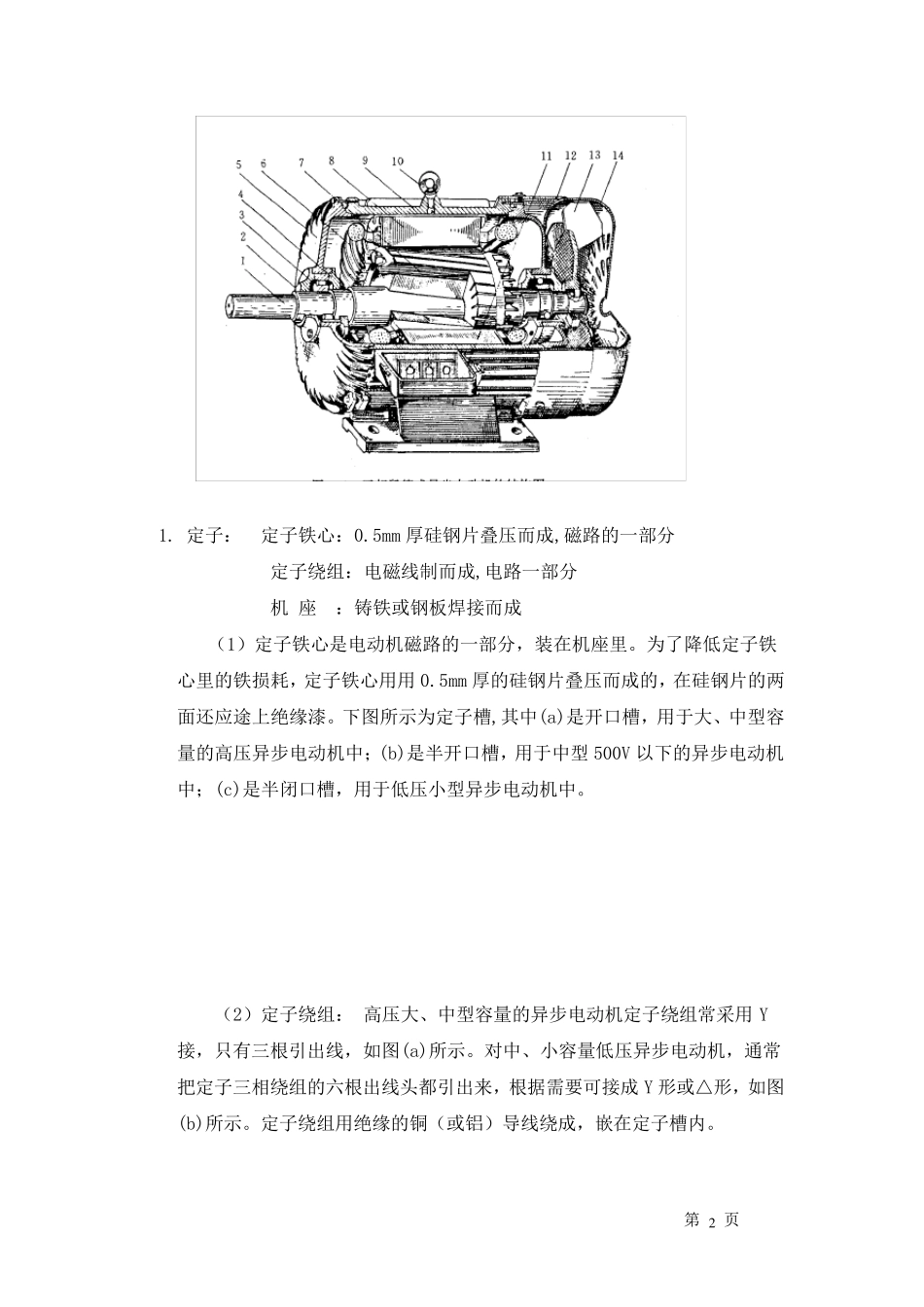

二、异步电动机的结构 第 2 页 1
定子： 定子铁心：0
5mm 厚硅钢片叠压而成,磁路的一部分 定子绕组：电磁线制而成,电路一部分 机 座 ：铸铁或钢板焊接而成 （1）定子铁心是电动机磁路的一部分，装在机座里
为了降低定子铁心里的铁损耗，定子铁心用用0
5mm 厚的硅钢片叠压而成的，在硅钢片的两面还应途上绝缘漆
下图所示为定子槽,其中(a)是开口槽，用于大、中型容量的高压异步电动机中；(b)是半开口槽，用于中型500V 以下的异步电动机中；(c)是半闭口槽，用于低压小型异步电动机中
（2）定子绕组： 高压大、中型容量的异步电动机定子绕组常采用Y接，只有三根引出线，如图(a)所示
