引射汇流技术简介(技术版)

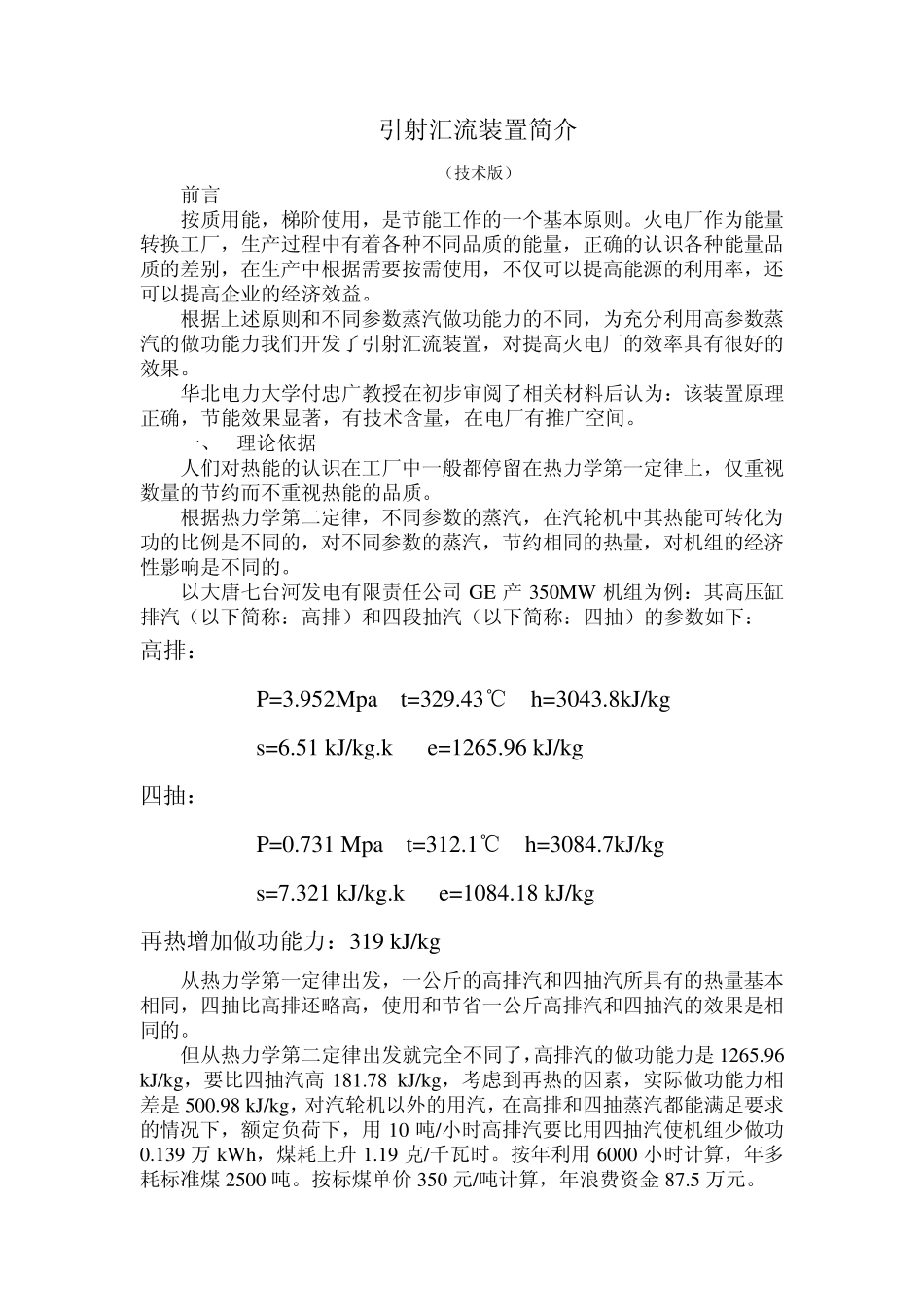

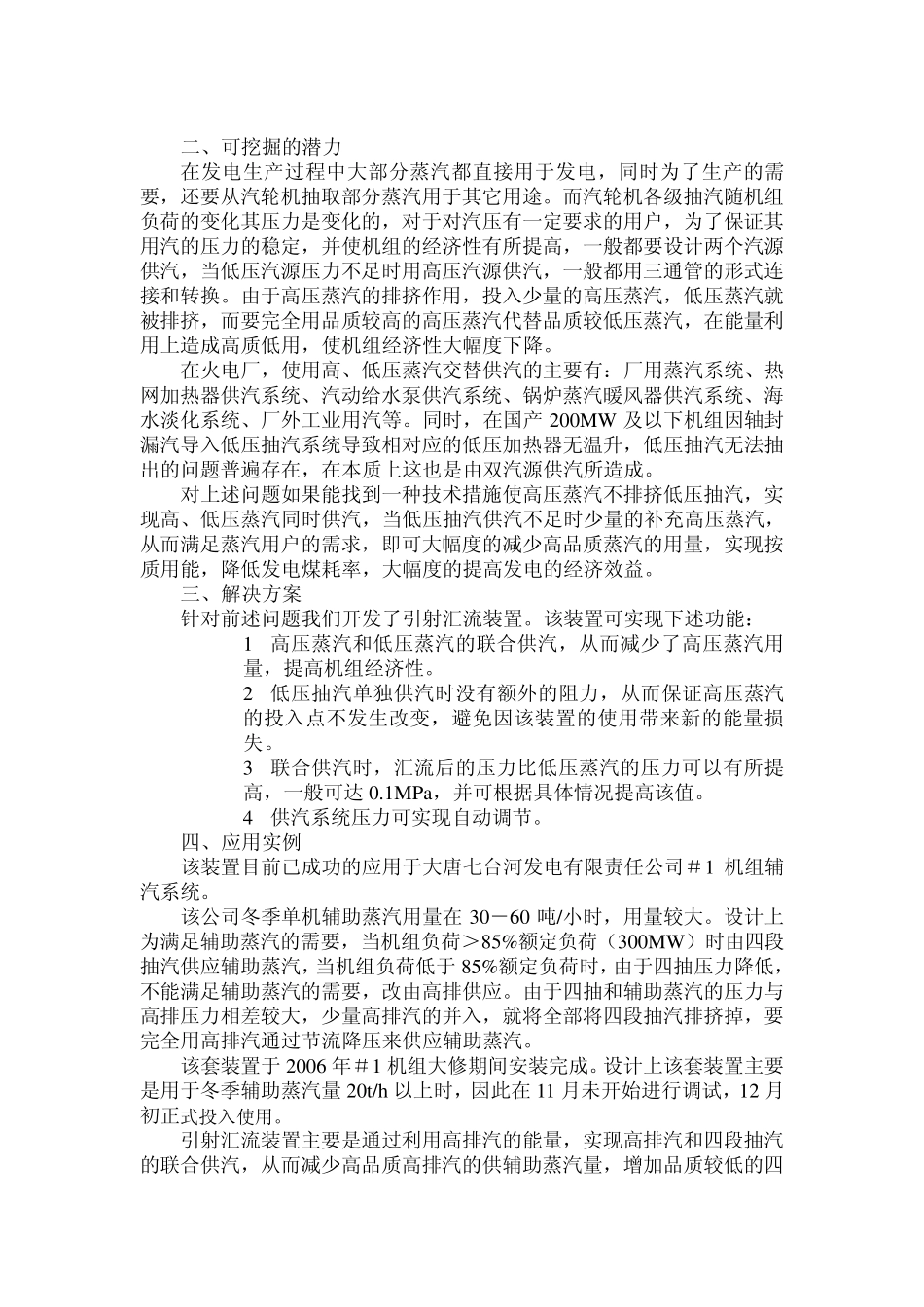

引射汇流装置简介 （技术版） 前言 按质用能，梯阶使用，是节能工作的一个基本原则。火电厂作为能量转换工厂，生产过程中有着各种不同品质的能量，正确的认识各种能量品质的差别，在生产中根据需要按需使用，不仅可以提高能源的利用率，还可以提高企业的经济效益。 根据上述原则和不同参数蒸汽做功能力的不同，为充分利用高参数蒸汽的做功能力我们开发了引射汇流装置，对提高火电厂的效率具有很好的效果。 华北电力大学付忠广教授在初步审阅了相关材料后认为：该装置原理正确，节能效果显著，有技术含量，在电厂有推广空间。 一、 理论依据 人们对热能的认识在工厂中一般都停留在热力学第一定律上，仅重视数量的节约而不重视热能的品质。 根据热力学第二定律，不同参数的蒸汽，在汽轮机中其热能可转化为功的比例是不同的，对不同参数的蒸汽，节约相同的热量，对机组的经济性影响是不同的。 以大唐七台河发电有限责任公司GE 产 350MW 机组为例：其高压缸排汽（以下简称：高排）和四段抽汽（以下简称：四抽）的参数如下： 高排： P=3.952Mpa t=329.43℃ h=3043.8kJ/kg s=6.51 kJ/kg.k e=1265.96 kJ/kg 四抽： P=0.731 Mpa t=312.1℃ h=3084.7kJ/kg s=7.321 kJ/kg.k e=1084.18 kJ/kg 再热增加做功能力：319 kJ/kg 从热力学第一定律出发，一公斤的高排汽和四抽汽所具有的热量基本相同，四抽比高排还略高，使用和节省一公斤高排汽和四抽汽的效果是相同的。 但从热力学第二定律出发就完全不同了，高排汽的做功能力是 1265.96 kJ/kg，要比四抽汽高 181.78 kJ/kg，考虑到再热的因素，实际做功能力相差是 500.98 kJ/kg，对汽轮机以外的用汽，在高排和四抽蒸汽都能满足要求的情况下，额定负荷下，用 10 吨/小时高排汽要比用四抽汽使机组少做功0.139 万 kWh，煤耗上升 1.19 克/千瓦时。按年利用 6000 小时计算，年多耗标准煤 2500 吨。按标煤单价 350 元/吨计算，年浪费资金 87.5 万元。 二、可挖掘的潜力 在发电生产过程中大部分蒸汽都直接用于发电，同时为了生产的需要，还要从汽轮机抽取部分蒸汽用于其它用途。而汽轮机各级抽汽随机组负荷的变化其压力是变化的，对于对汽压有一定要求的用户，为了保证其用汽的压力的稳定，并使机组的经济性有所提高，一般都要设计两个汽源供汽，当低压汽源压力不足时用高压汽源供汽，一般都用三通管的形式连接和转换。由于高压蒸汽的排挤作用，投入少量的高压蒸汽...
