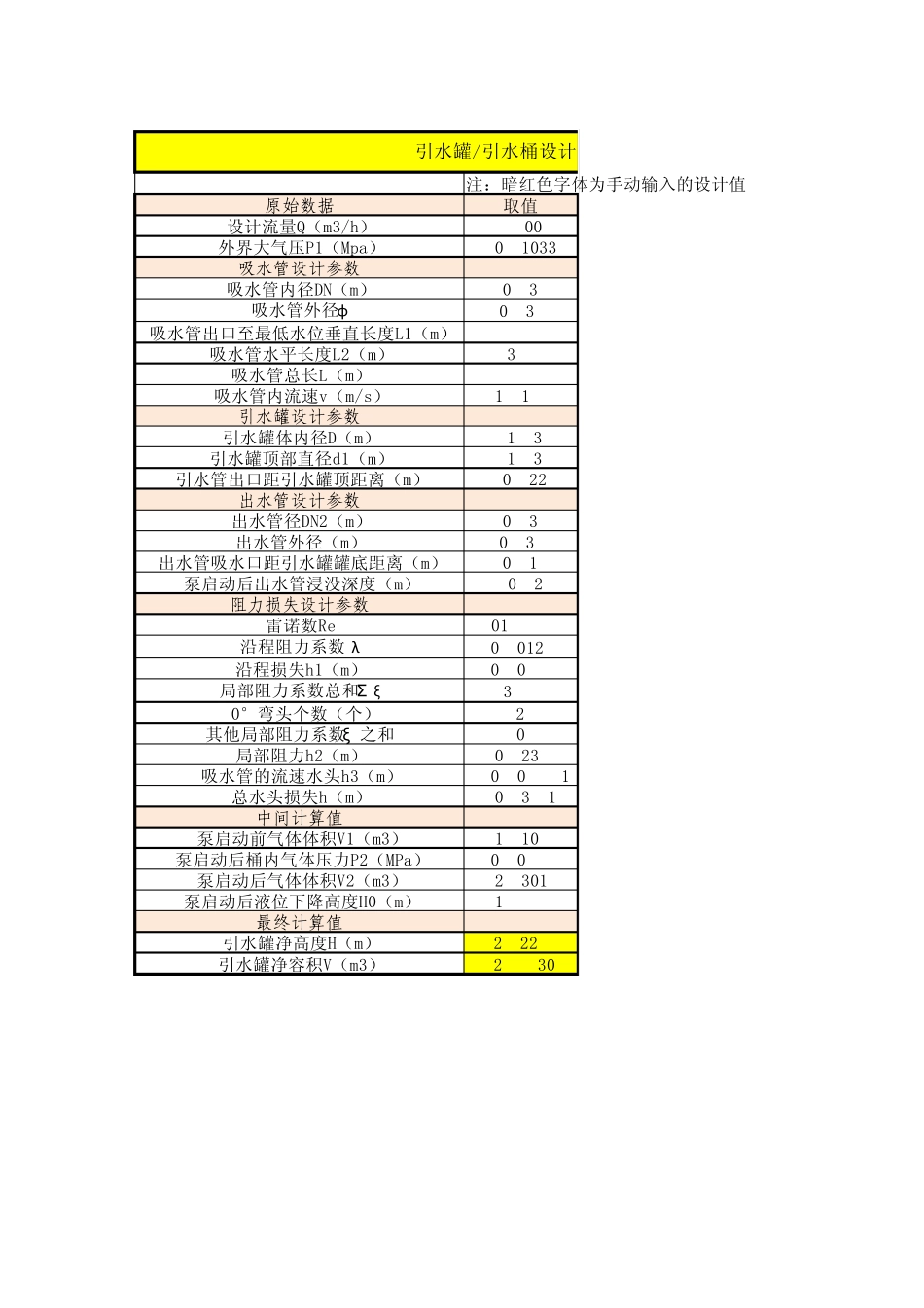

注：暗红色字体为手动输入的设计值原始数据取值设计流量Q（m3/h）400外界大气压P1（Mpa）0.1033吸水管设计参数吸水管内径DN（m）0.35吸水管外径φ0.359吸水管出口至最低水位垂直长度L1（m） 5吸水管水平长度L2（m）3.5吸水管总长L（m）8.5吸水管内流速v（m/s）1.155引水罐设计参数引水罐体内径D（m）1.3引水罐顶部直径d1（m）1.3引水管出口距引水罐顶距离（m）0.22出水管设计参数出水管径DN2（m）0.35出水管外径（m）0.359出水管吸水口距引水罐罐底距离（m） 0.15泵启动后出水管浸没深度（m）0.2阻力损失设计参数雷诺数Re401596.8696沿程阻力系数 λ0.0126沿程损失h1（m）0.0485局部阻力系数总和Σ ξ3.4490°弯头个数（个）2其他局部阻力系数ξ 之和0局部阻力h2（m）0.234吸水管的流速水头h3（m）0.0681总水头损失h（m）0.351中间计算值泵启动前气体体积V1（m3）1.109泵启动后桶内气体压力P2（MPa） 0.0498泵启动后气体体积V2（m3）2.301泵启动后液位下降高度H0（m）1.878最终计算值引水罐净高度H（m）2.228引水罐净容积V（m3）2.730引水罐/引水桶设计详细设计见《手册》9册，第583页：暗红色字体为手动输入的设计值备注/计算公式一个大气压 P=101.325KPaφ =DN+0.009（管壁厚--可修改）设计手册为0.2m，可调整若大于2000请继续下面计算其中1为吸水管进出水口阻力系数，0.72为90°弯头阻力系数设计手册为0.2m，可调整计
