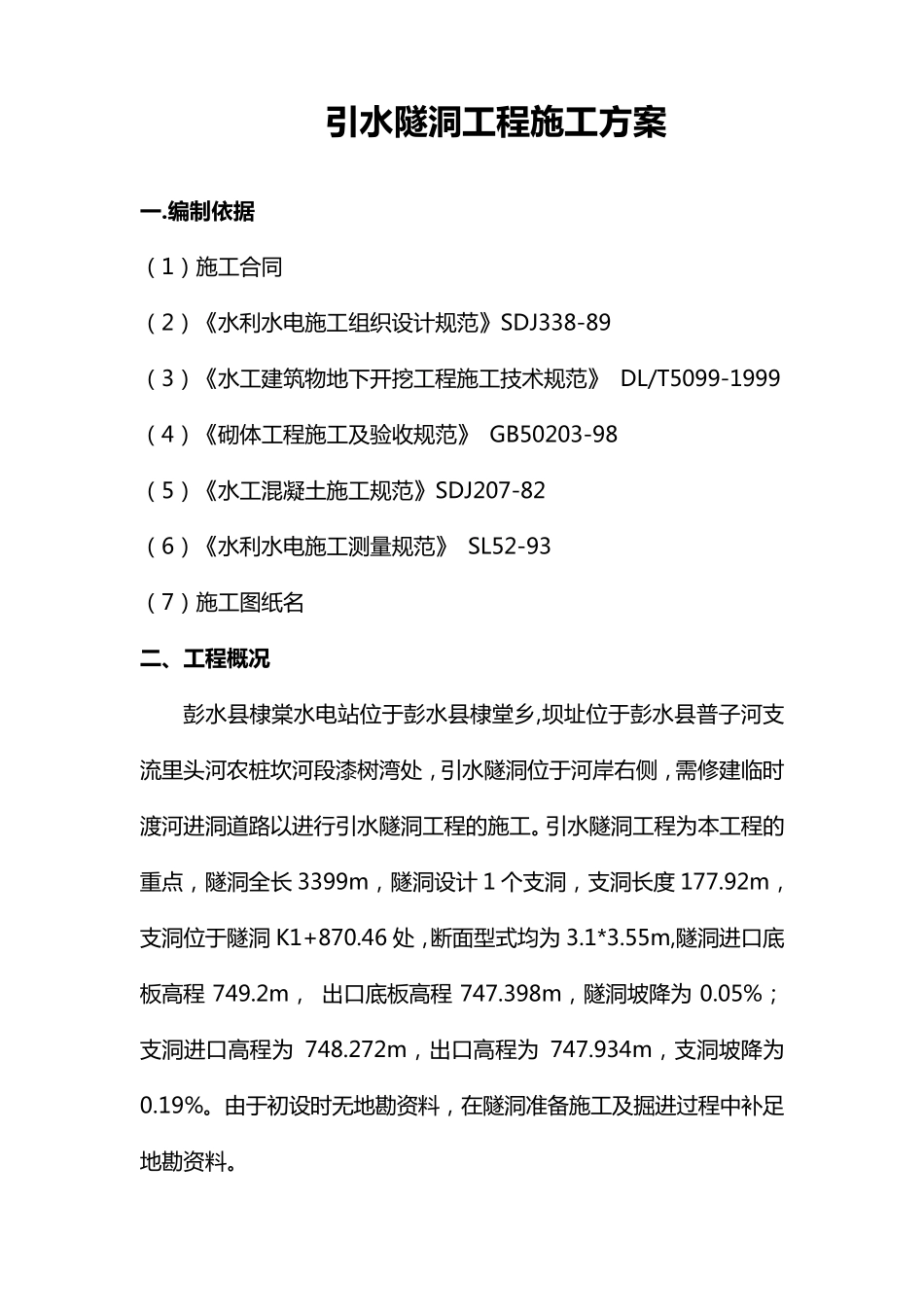

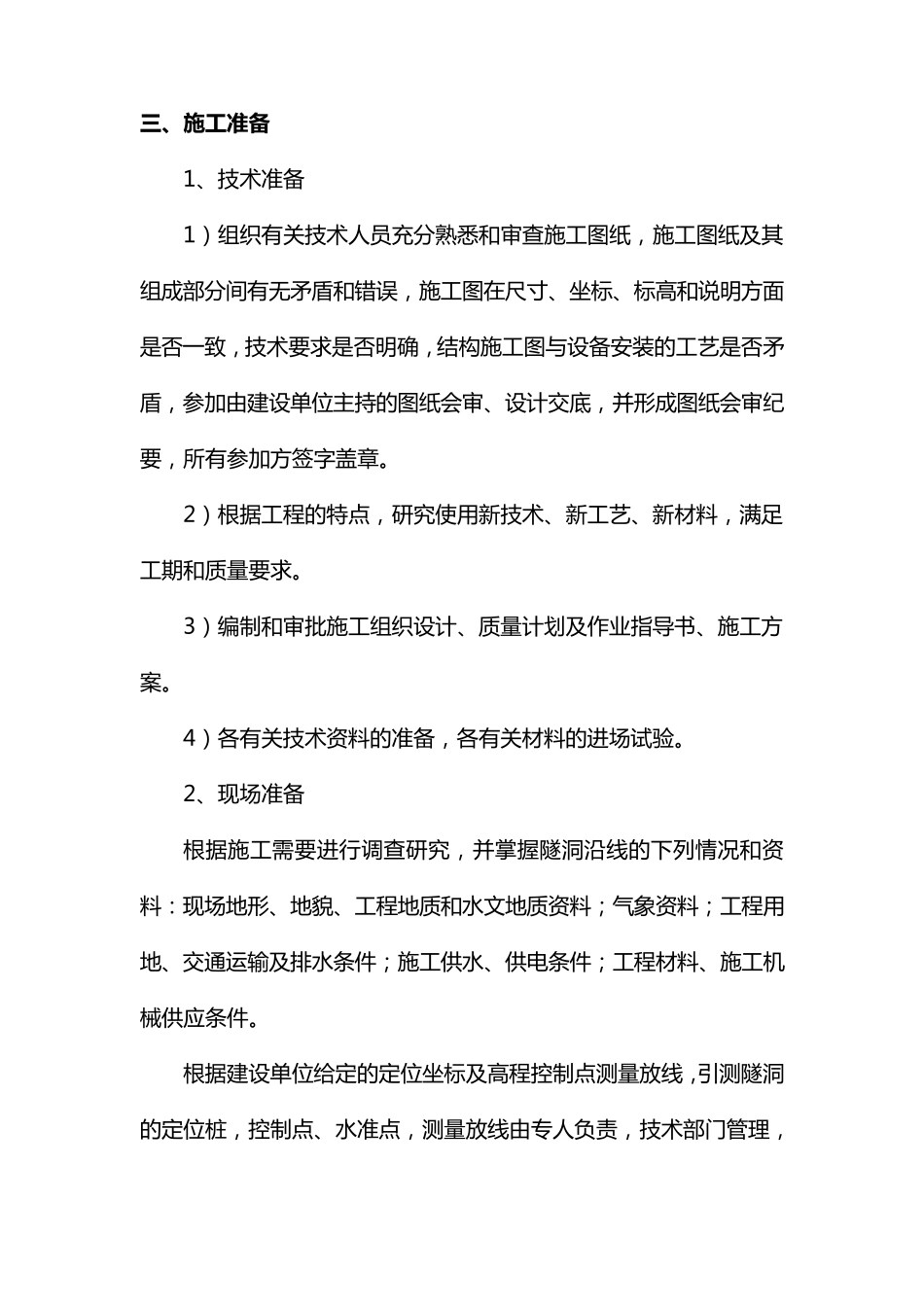

引 水 隧 洞 工 程 施 工 方 案 一 .编 制 依 据 ( 1) 施 工 合 同 ( 2) 《 水 利 水 电 施 工 组 织 设 计 规 范 》 SDJ338-89 ( 3) 《 水 工 建 筑 物 地 下 开 挖 工 程 施 工 技 术 规 范 》 DL/T5099-1999 ( 4) 《 砌 体 工 程 施 工 及 验 收 规 范 》 GB50203-98 ( 5) 《 水 工 混 凝 土 施 工 规 范 》 SDJ207-82 ( 6) 《 水 利 水 电 施 工 测 量 规 范 》 SL52-93 ( 7) 施 工 图 纸 名 二 、工 程 概况 彭 水 县 棣 棠 水 电 站 位 于 彭 水 县 棣 堂 乡 ,坝 址 位 于 彭 水 县 普 子 河 支流 里 头 河 农 桩 坎 河 段 漆 树 湾 处 , 引 水 隧 洞 位 于 河 岸 右 侧 , 需 修 建 临 时渡 河 进 洞 道 路 以 进 行 引 水 隧 洞 工 程 的 施 工 。引 水 隧 洞 工 程 为本工 程 的重点, 隧 洞 全长 3399m, 隧 洞 设 计 1 个支 洞 , 支 洞 长度 177.92m,支 洞 位 于 隧 洞 K1+870.46 处 , 断面型式均为 3.1*3.55m,隧 洞 进 口底板高程749.2m, 出口底板高程747.398m, 隧 洞 坡降为 0.05%;支 洞 进 口高程 为 748.272m, 出口高程 为 747.934m, 支 洞 坡降为0.19%。由于 初设 时 无地 勘资料, 在隧 洞 准备施 工 及 掘进 过程 中补足地 勘资料。 三 、施工准备 1、技术准备 1)组织有关技术人员充分熟悉和审查施工图纸,施工图纸及其组成部分间有无矛盾和错误,施工图在尺寸、坐标、标高和说明方面是否一致,技术要求是否明确,结构施工图与设备安装的工艺是否矛盾,参加由建设单位主持的图纸会审、设计交底,并形成图纸会审纪要,所有参加方签字盖章。 2)根据工程的特点,研究使用新技术、新工艺、新材料,满足工期和质量要求。 3)编制和审批施工组织设计、质量计划及作业指导书、施工方案。 4)各有关技术资料的准备,各有关材料的进场试验。 2、现场准备 根据施工需要进行调查研究,并掌握隧洞沿线的下列情况和资料:现场地形、地貌、工程地质和水文地质资料;气象资料;工程用地、交通运输及排水条件;施工供水、供电条件;工程材料、施工机械供应条件。 根据建设单位给定的定位坐标及高程控制点测量放线,引测隧洞的定位桩,...
