张力放线计算书

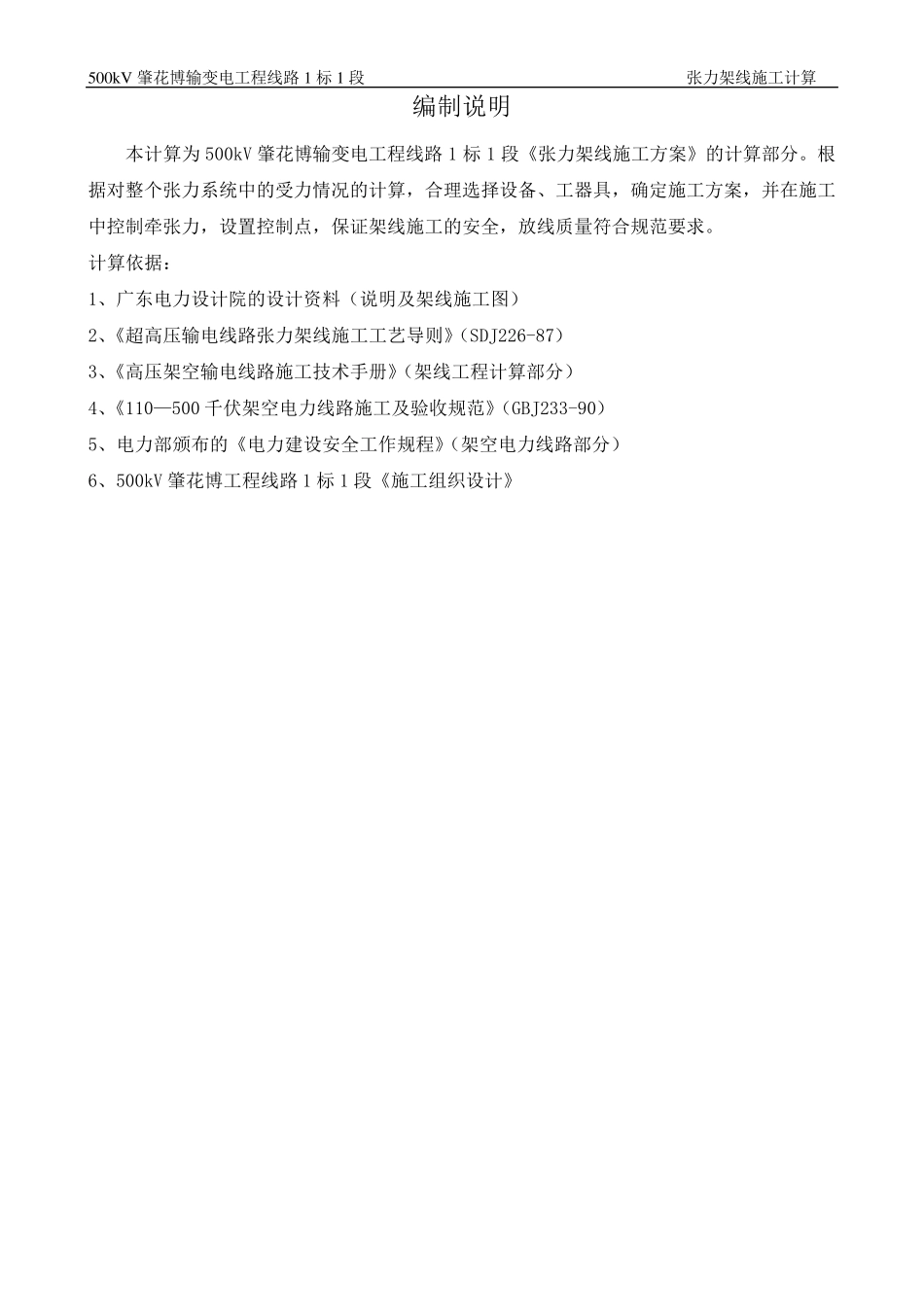

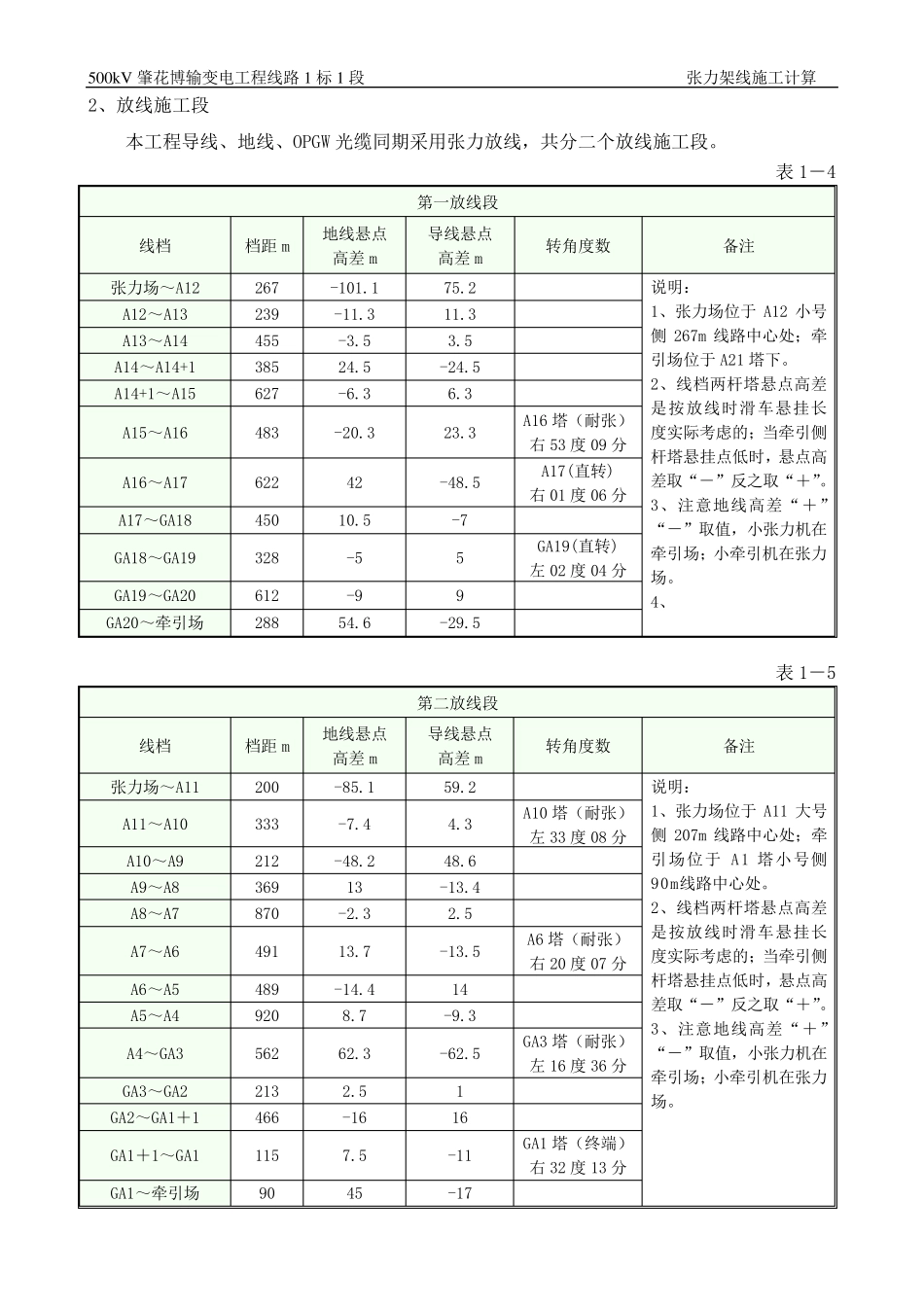

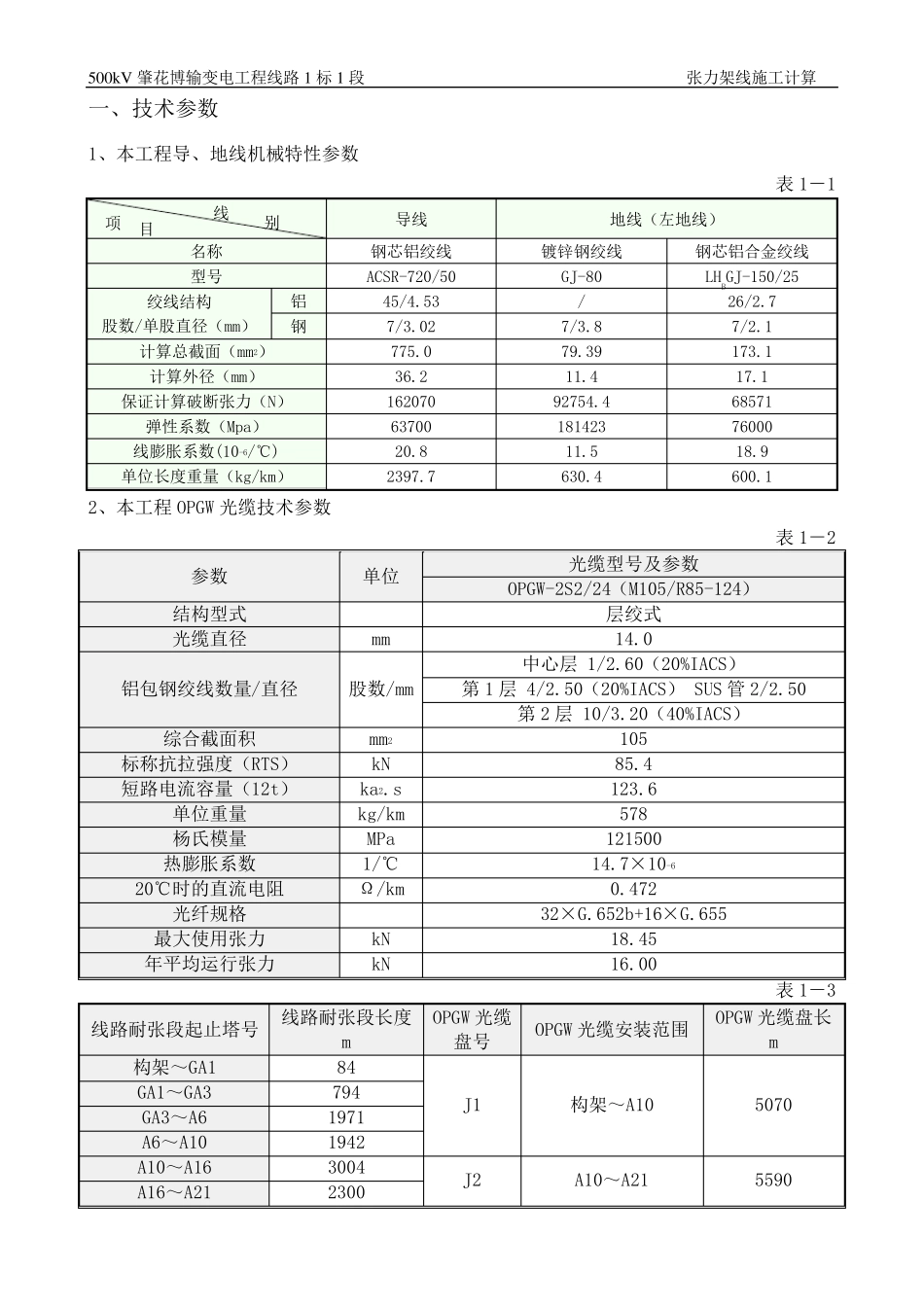

500kV 肇花博输变电工程线路1 标1 段 张力架线施工计算 编制说明 本计算为500kV 肇花博输变电工程线路1 标1 段《张力架线施工方案》的计算部分。根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。 计算依据： 1、广东电力设计院的设计资料（说明及架线施工图） 2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87） 3、《高压架空输电线路施工技术手册》（架线工程计算部分） 4、《110—500 千伏架空电力线路施工及验收规范》（GBJ233-90） 5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分） 6、500kV 肇花博工程线路1 标1 段《施工组织设计》 500kV 肇花博输变电工程线路1 标1 段 张力架线施工计算 一、技术参数 1、本工程导、地线机械特性参数 表1－1 导线 地线（左地线） 名称 钢芯铝绞线 镀锌钢绞线 钢芯铝合金绞线 型号 ACSR-720/50 GJ-80 LHBGJ-150/25 绞线结构 股数/单股直径（mm） 铝 45/4.53 / 26/2.7 钢 7/3.02 7/3.8 7/2.1 计算总截面（mm2） 775.0 79.39 173.1 计算外径（mm） 36.2 11.4 17.1 保证计算破断张力（N） 162070 92754.4 68571 弹性系数（Mpa） 63700 181423 76000 线膨胀系数(10-6/℃) 20.8 11.5 18.9 单位长度重量（kg/km） 2397.7 630.4 600.1 2、本工程OPGW 光缆技术参数 表1－2 参数 单位 光缆型号及参数 OPGW-2S2/24（M105/R85-124） 结构型式 层绞式 光缆直径 mm 14.0 铝包钢绞线数量/直径 股数/mm 中心层 1/2.60（20%IACS） 第1 层 4/2.50（20%IACS） SUS 管2/2.50 第2 层 10/3.20（40%IACS） 综合截面积 mm2 105 标称抗拉强度（RTS） kN 85.4 短路电流容量（12t） ka2.s 123.6 单位重量 kg/km 578 杨氏模量 MPa 121500 热膨胀系数 1/℃ 14.7×10-6 20℃时的直流电阻 Ω/km 0.472 光纤规格 32×G.652b+16×G.655 最大使用张力 kN 18.45 年平均运行张力 kN 16.00 表1－3 线路耐张段起止塔号 线路耐张段长度m OPGW 光缆盘号 OPGW 光缆安装范围 OPGW 光缆盘长m 构架～GA1 84 J1 构架～A10 5070 GA1～GA3 794 GA3～A6 1971 A6～A10 1942 A10～A16 3004 J2 A10～A21 5590 A16～A21 2300 线 别 项 目 500kV 肇花博输变电工...
