弹簧设计计算软件

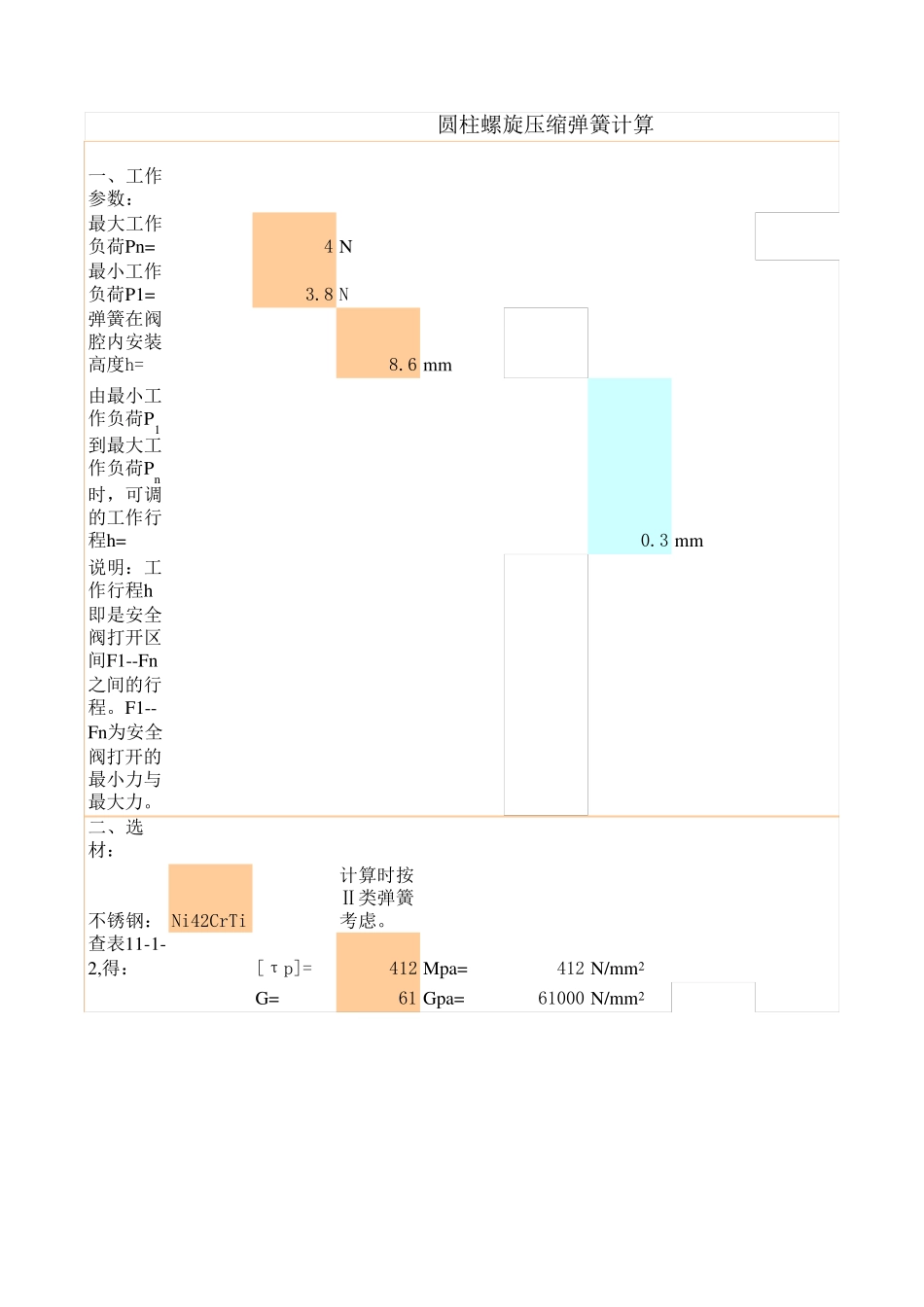

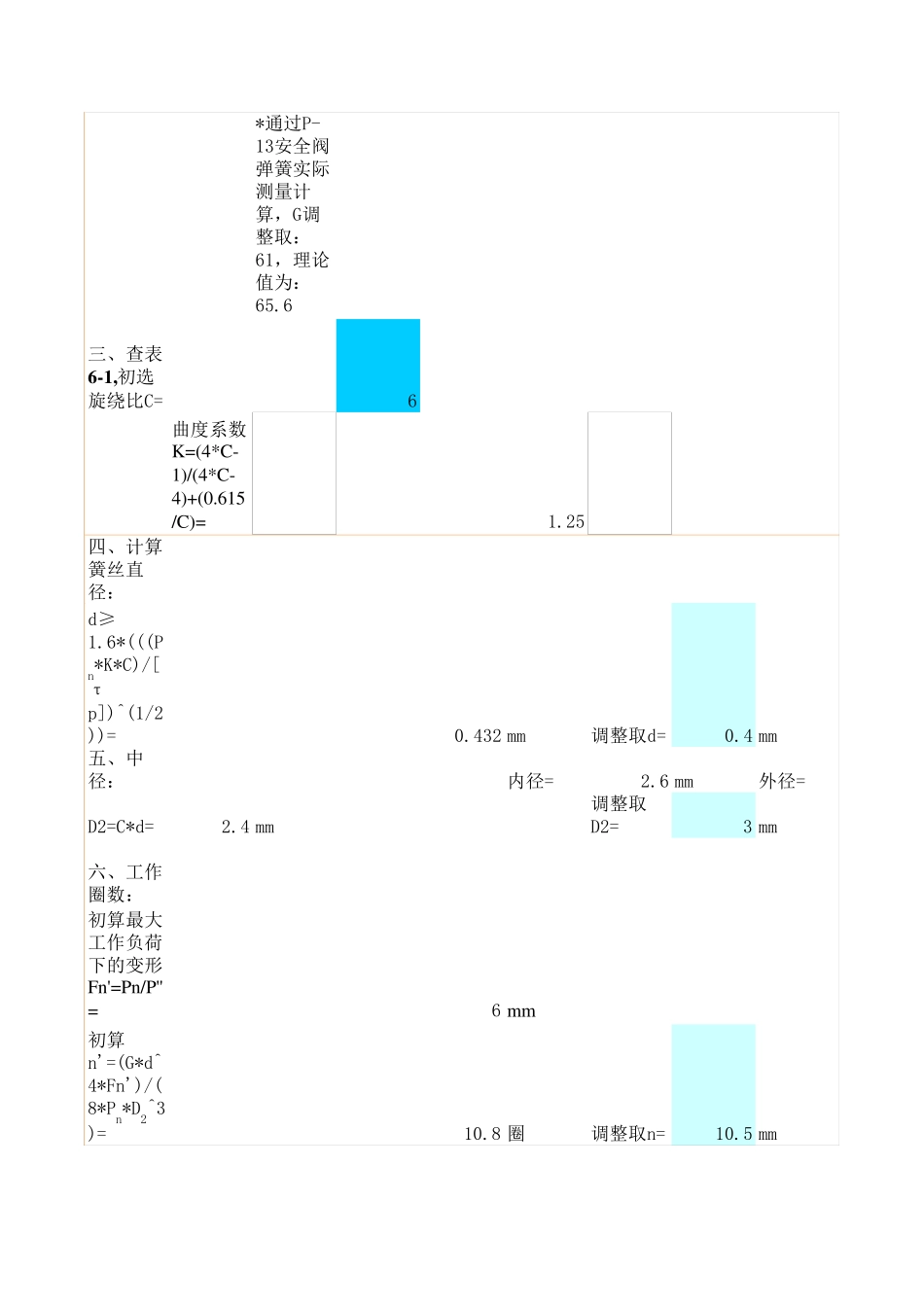

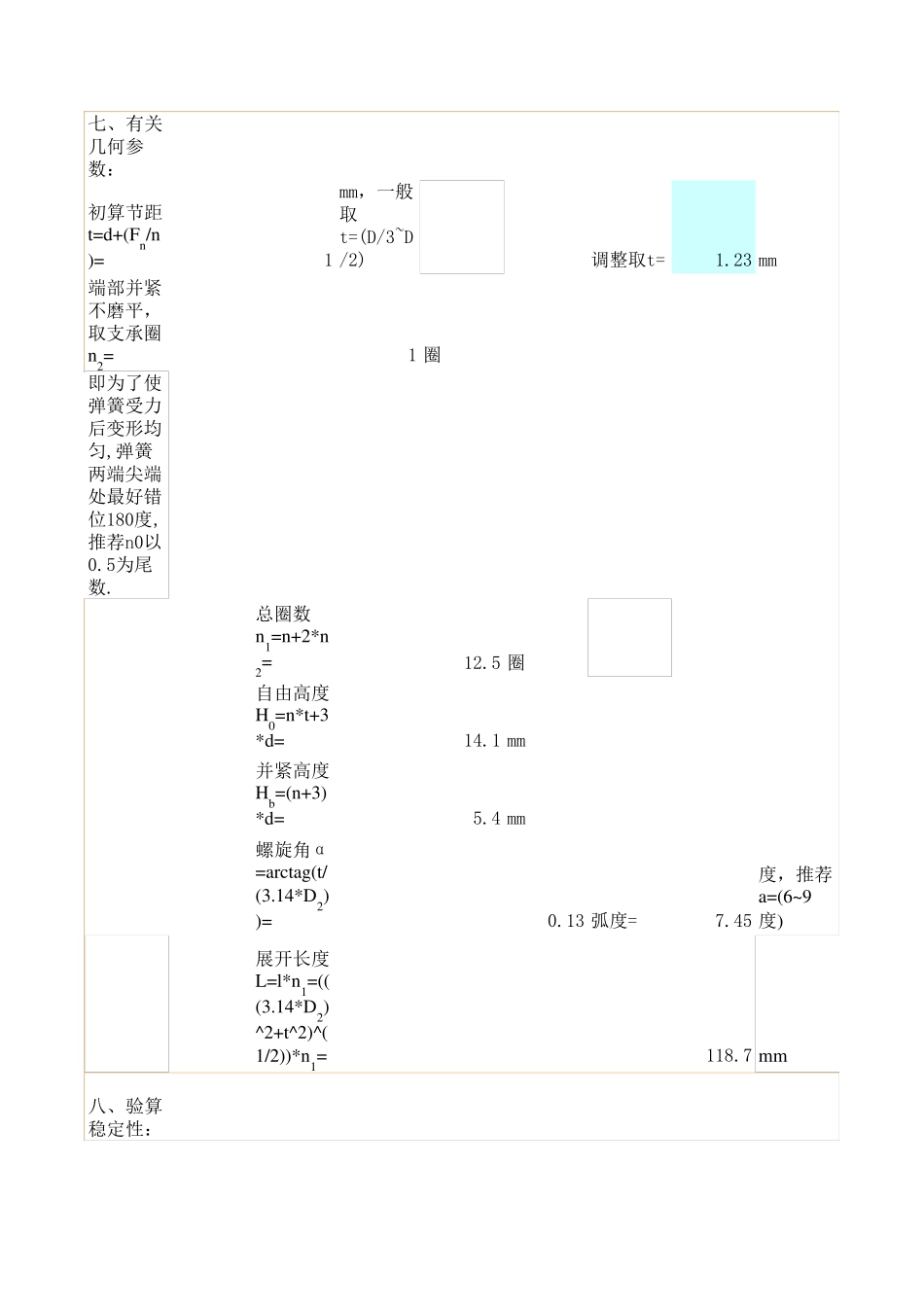

一、工作参数：最大工作负荷Pn=4 N最小工作负荷P1=3.8 N弹簧在阀腔内安装高度h=8.6 mm由最小工作负荷P1到最大工作负荷Pn时，可调的工作行程h=0.3 mm说明：工作行程h即是安全阀打开区间F1--Fn之间的行程。F1--Fn为安全阀打开的最小力与最大力。二、选材：不锈钢：Ni42CrTi计算时按Ⅱ类弹簧考虑。查表11-1-2,得：[τp]=412 Mpa=412 N/mm2G=61 Gpa=61000 N/mm2圆柱螺旋压缩弹簧计算*通过P-13安全阀弹簧实际测量计算，G调整取：61，理论值为：65.6三、查表6 -1 ,初选旋绕比C=6曲度系数K=(4*C-1)/(4*C-4)+(0.615/C)=1.25四、计算簧丝直径：d≥1.6*(((Pn*K*C)/[τp])^(1/2))=0.432 mm调整取d=0.4 mm五、中径：内径=2.6 mm外径=D2=C*d=2.4 mm调整取D2=3 mm六、工作圈数：初算最大工作负荷下的变形Fn'=Pn/P''=6 mm初算n'=(G*d^4*Fn')/(8*Pn*D2^3)=10.8 圈调整取n=10.5 mm七、有关几何参数：初算节距t=d+(Fn/n)=1mm，一般取t=(D/3~D/2)调整取t=1.23 mm端部并紧不磨平，取支承圈n2=1 圈即为了使弹簧受力后变形均匀,弹簧两端尖端处最好错位180度,推荐n0以0.5为尾数.总圈数n1=n+2*n2=12.5 圈自由高度H0=n*t+3*d=14.1 mm并紧高度Hb=(n+3)*d=5.4 mm螺旋角α=arctag(t/(3.14*D2))=0.13 弧度=7.45度，推荐a=(6~ 9度)展开长度L=l*n1=(((3.14*D2)^2+t^2)^(1/2))*n1=118.7 mm八、验算稳定性：高径比b=H0/D2=4.7<5.3故稳定（两端固定）。九、校核最大工作负荷Pn下的变形量：初算并紧载荷Pb′=Pn/0.8=5N，工作极限负荷(并紧时)Pj=6N，与Pb'接近，符合要求。初算并紧变形量λb′=Fn/0.8=7.5 mm工作极限负荷Pj下(并紧时)的变形量λb=n*(t-d)=8.715mm，与初算并紧变形量λb′按近，符合要求。最大工作负荷Pn下的变形量λ=Fn=Pn/P′=5.8mm，由原始输入安装高度计算出λ=一、校核最大工作负荷Pn:(取Ⅱ类)Pn'=((3.14*d^3)/(8*K*D2))*[τp]=2.76N>Pn，基本满足要求。弹簧校核二、材料工作极限负荷Pj:Pj'=((3.14*d^3)/(8*K*D2))*τs=3.45N>>Pn，基本满足要求。三、弹簧刚度：弹簧要求刚度P′′=(Pn-P1)/h=0.666667 N/mm弹簧理论刚度P′=((G*d^4)/(8*D2^3*n))=0.69 N/mmP′>=P′′与要求刚度接近，符合要求。四、校核计算工作极限和压并应力：τj=τb=K*((8*Pb*D2)/(3.14*(d^3)))=895.7 N/mm2按Ⅱ类弹簧考虑时，τs<=1.25*[τp]Ⅱ=515N/mm2，所以τj<=τs值基本满足要求。工作极限负荷Pj下(并紧时)的变形Fj=H0-Hb=8.7 mm弹簧刚度P′=0.69弹簧工作...
