强制性条文实施计划(电气安装工程)

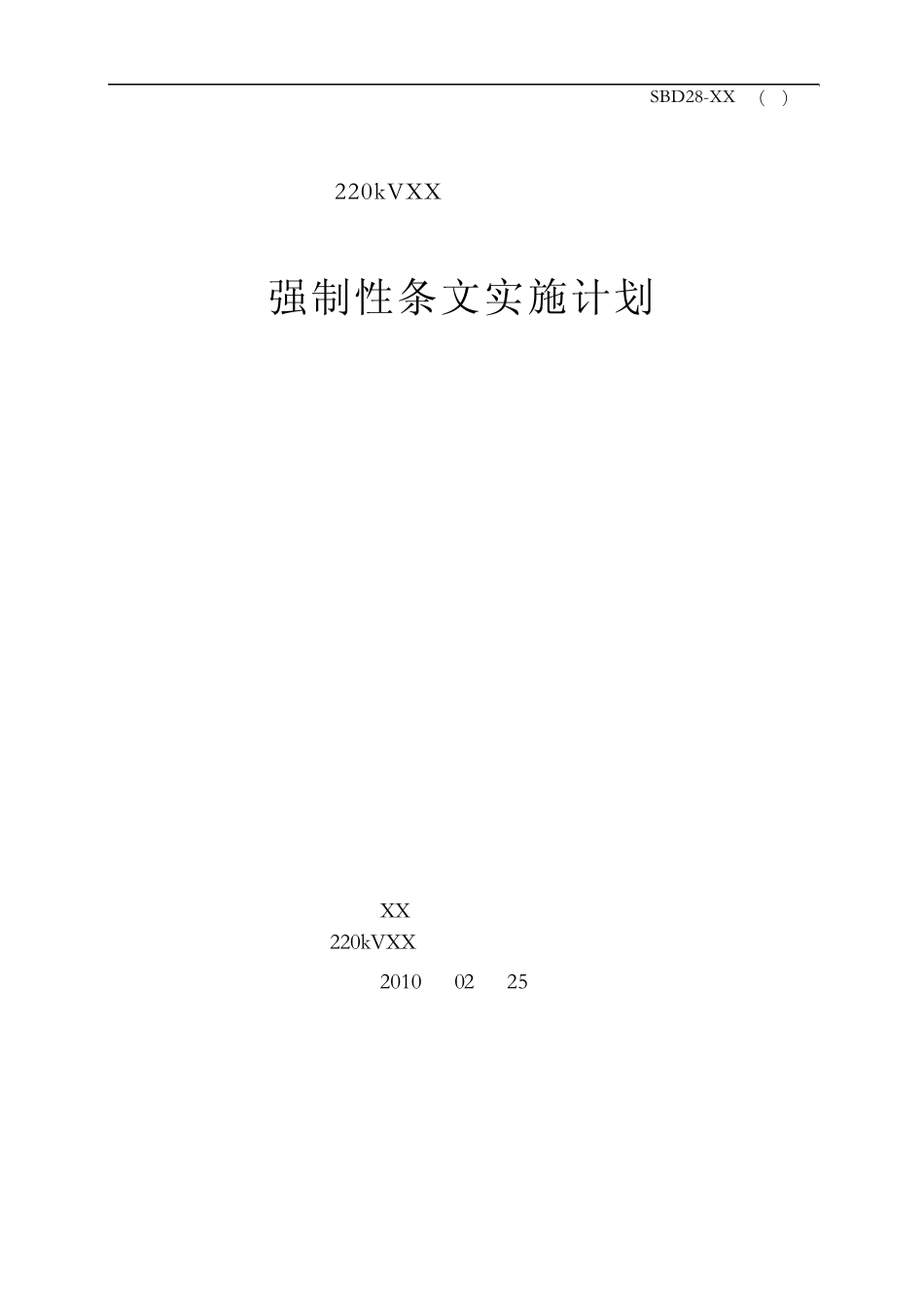

强制性条文实施计划(电气安装工程)_第1页
1/12

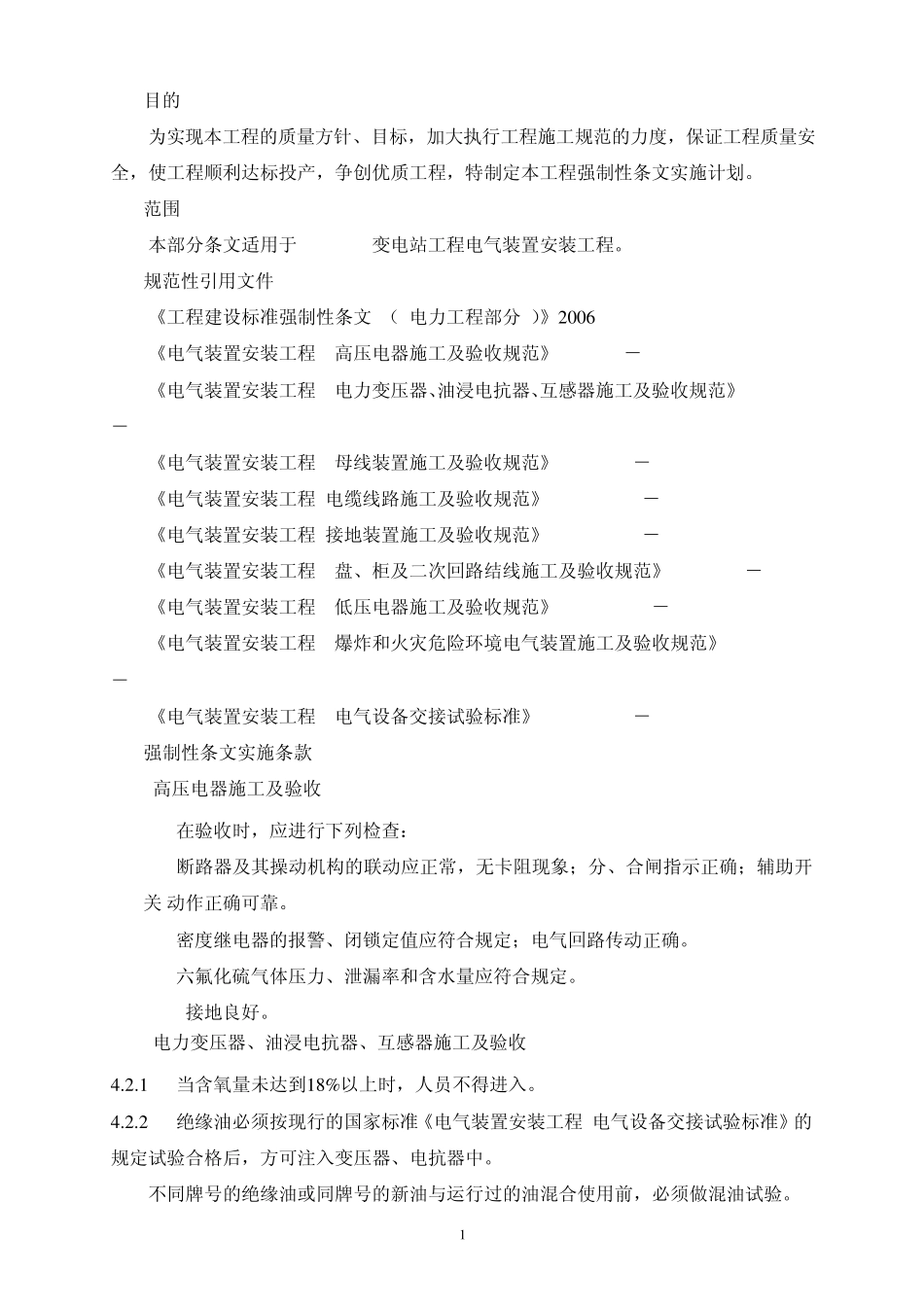

强制性条文实施计划(电气安装工程)_第2页
2/12

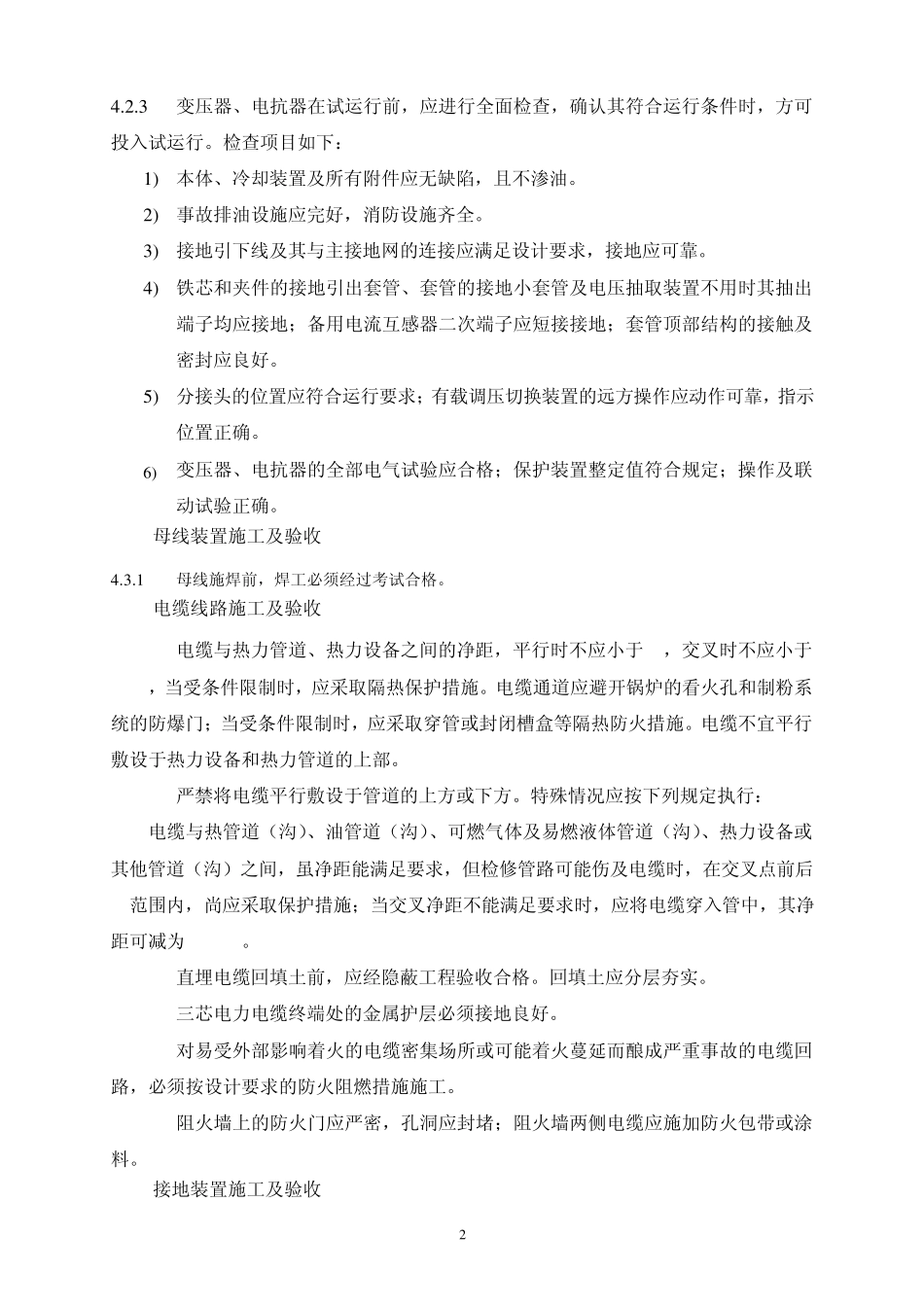

强制性条文实施计划(电气安装工程)_第3页
3/12
SBD28-XX 变(建) 220kVXX 变电站工程 强制性条文实施计划 电气装置安装工程 批准: 审核: 编写: XX 电气有限公司 220kVXX 变电站工程项目部 2010 年 02 月 25 日 1 1 目的 为实现本工程的质量方针、目标,加大执行工程施工规范的力度,保证工程质量安全,使工程顺利达标投产,争创优质工程,特制定本工程强制性条文实施计划。 2 范围 本部分条文适用于 220kVXX变电站工程电气装置安装工程。 3 规范性引用文件 《工程建设标准强制性条文 ( 电力工程部分 )》2 0 0 6 《电气装置安装工程 高压电器施工及验收规范》GBJ 147-1990 《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ 148-1990 《电气装置安装工程 母线装置施工及验收规范》 GBJ 149-1990 《电气装置安装工程 电缆线路施工及验收规范》 GB 50168-2006 《电气装置安装工程 接地装置施工及验收规范》 GB 50169-2006 《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》GB 50171-1992 《电气装置安装工程 低压电器施工及验收规范》 GB 50254-1996 《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》 GB 50257-1996 《电气装置安装工程 电气设备交接试验标准》 GB 50150-2006 4 强制性条文实施条款 4.1 高压电器施工及验收 4.1.1 在验收时,应进行下列检查: 1) 断路器及其操动机构的联动应正常,无卡阻现象;分、合闸指示正确;辅助开关 动作正确可靠。 2) 密度继电器的报警、闭锁定值应符合规定;电气回路传动正确。 3) 六氟化硫气体压力、泄漏率和含水量应符合规定。 4) 接地良好。 4.2 电力变压器、油浸电抗器、互感器施工及验收 4 .2 .1 当含氧量未达到1 8 %以上时,人员不得进入。 4 .2 .2 绝缘油必须按现行的国家标准《电气装置安装工程 电气设备交接试验标准》的规定试验合格后,方可注入变压器、电抗器中。 不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前,必须做混油试验。 2 4 .2 .3 变压器、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入试运行。检查项目如下: 1 ) 本体、冷却装置及所有附件应无缺陷,且不渗油。 2 ) 事故排油设施应完好,消防设施齐全。 3 ) 接地引下线及其与主接地网的连接应满足设计要求,接地应可靠。 4 ) 铁芯和夹件的接地引出套管、套管的接地...
