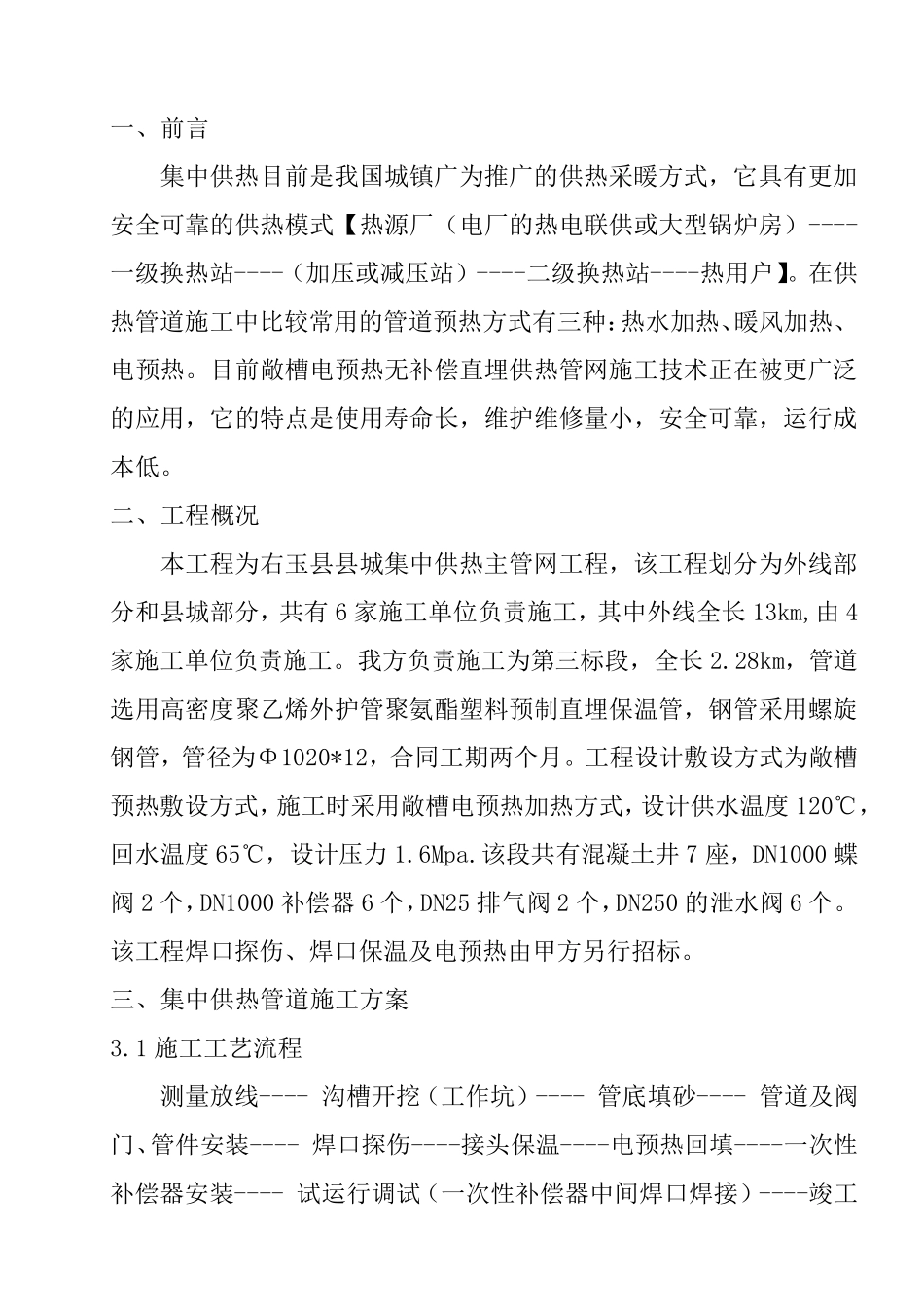

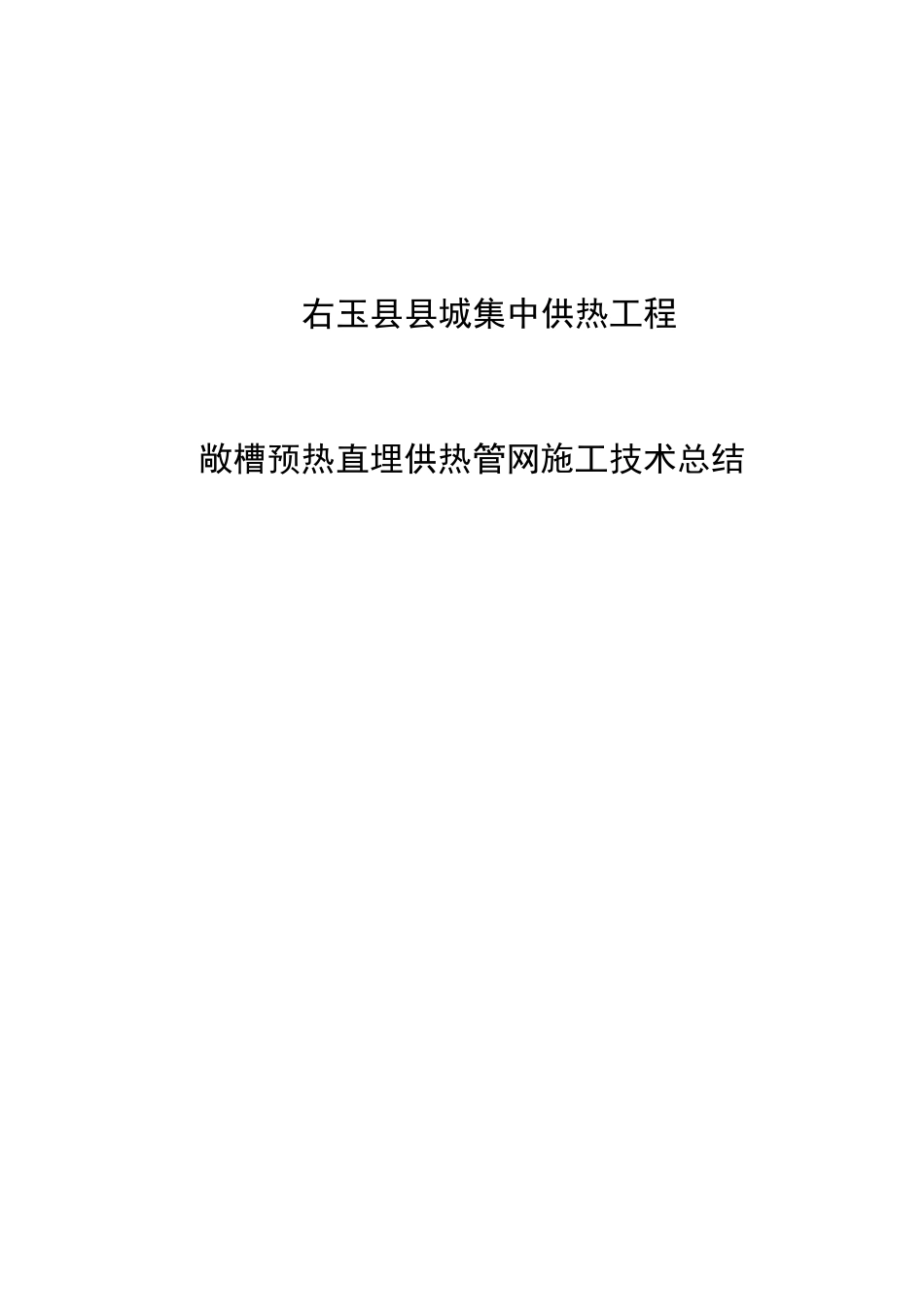

右玉县县城集中供热工程 敞槽预热直埋供热管网施工技术总结 一 、 前 言 集 中 供 热 目 前 是 我 国 城 镇 广 为 推 广 的 供 热 采 暖 方 式 ， 它 具 有 更 加安 全 可 靠 的 供 热 模 式 【 热 源 厂 （ 电 厂 的 热 电 联 供 或 大 型 锅 炉 房 ） ----一 级 换 热 站 ----（ 加 压 或 减 压 站 ） ----二 级 换 热 站 ----热 用 户 】。 在 供热 管 道 施 工 中 比 较 常 用 的 管 道 预 热 方 式 有 三 种 ：热 水 加 热 、暖 风 加 热 、电 预 热 。 目 前 敞 槽 电 预 热 无 补 偿 直 埋 供 热 管 网 施 工 技 术 正 在 被 更 广 泛的 应 用 ， 它 的 特 点 是 使 用 寿 命 长 ， 维 护 维 修 量 小 ， 安 全 可 靠 ， 运 行 成本 低 。 二 、 工 程 概 况 本 工 程 为 右 玉 县 县 城 集 中 供 热 主 管 网 工 程 ， 该 工 程 划 分 为 外 线 部分 和 县 城 部 分 ， 共 有 6 家 施 工 单 位 负 责 施 工 ， 其 中 外 线 全 长 13km,由 4家 施 工 单 位 负 责 施 工 。 我 方 负 责 施 工 为 第 三 标 段 ， 全 长 2.28km， 管 道选 用 高 密 度聚乙烯外 护 管 聚氨酯塑料预 制直 埋 保温管 ， 钢管 采 用 螺旋钢管 ， 管 径为 Φ1020*12， 合同工 期两个月。 工 程 设计敷设方 式 为 敞 槽预 热 敷设方 式 ， 施 工 时采 用 敞 槽 电 预 热 加 热 方 式 ， 设计供 水 温度120℃，回水 温度65℃， 设计压 力1.6Mpa.该 段 共 有 混凝土井 7 座 ， DN1000 蝶阀 2 个，DN1000 补 偿 器 6 个，DN25 排 气 阀 2 个，DN250 的 泄 水 阀 6 个。该 工 程 焊 口 探 伤 、 焊 口 保温及 电 预 热 由 甲 方 另 行 招 标 。 三 、 集 中 供 热 管 道 施 工 方 案 3.1 施 工 工 艺 流 程 测 量 放 线 ---- 沟 槽 开 挖 （ 工 作 坑 ） ---- 管 底 填 砂 ---- 管 道 及 阀门 、管 件 安 装 ---- 焊 口 探 伤 ----接 头 保温----电 预 热 回填 ----一 次 性补 偿 器 安 装 ---- 试 运 行 调 ...
