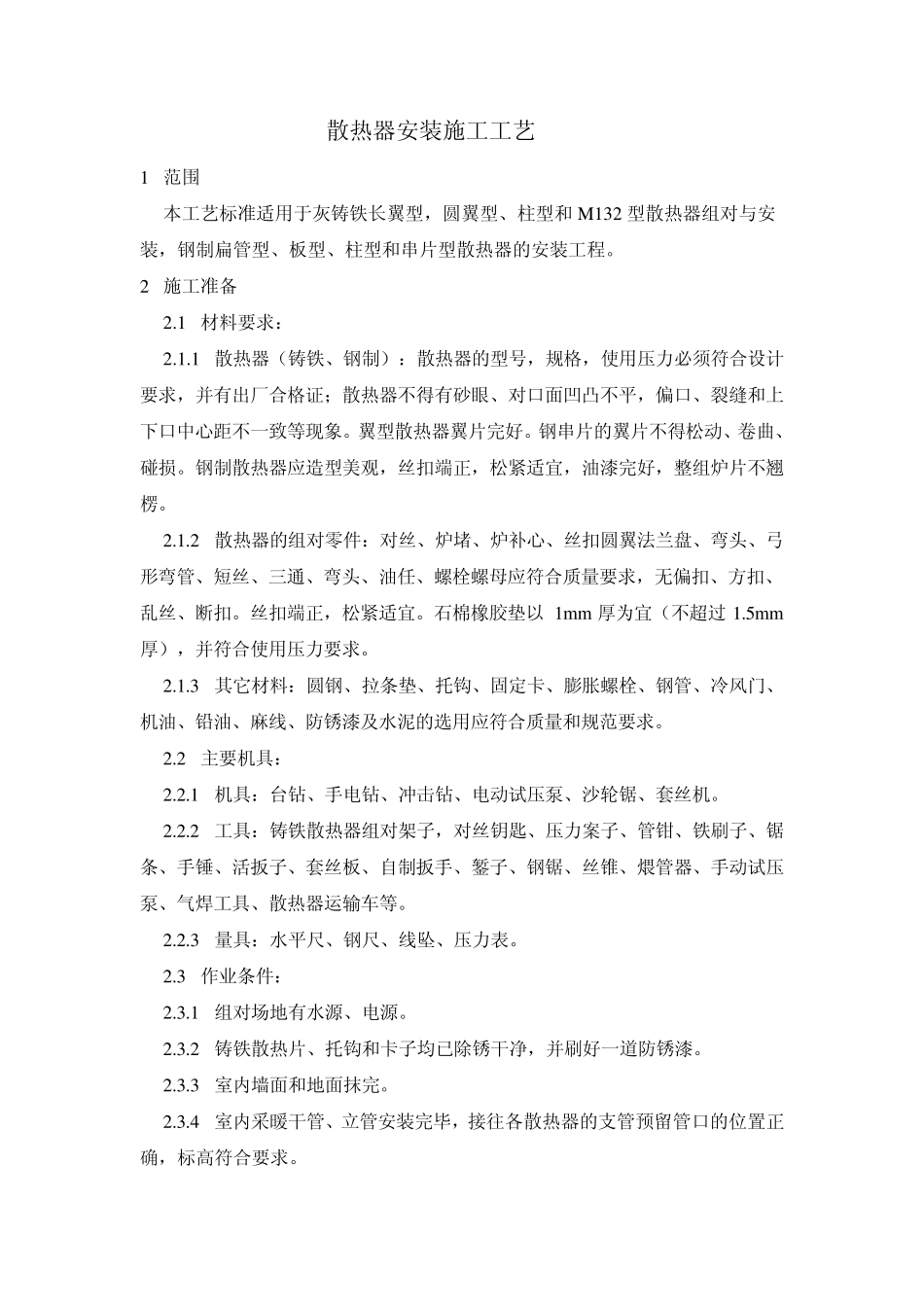

散热器安装施工工艺 1 范围 本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和 M132 型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。 2 施工准备 2.1 材料要求： 2.1.1 散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。 2.1.2 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以 1mm 厚为宜（不超过 1.5mm厚），并符合使用压力要求。 2.1.3 其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。 2.2 主要机具： 2.2.1 机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。 2.2.2 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。 2.2.3 量具：水平尺、钢尺、线坠、压力表。 2.3 作业条件： 2.3.1 组对场地有水源、电源。 2.3.2 铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。 2.3.3 室内墙面和地面抹完。 2.3.4 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。 2.3.5 散热器安装地点不得堆放施工材料或其它障碍物品。3 操作工艺 3.1 工艺流程： 编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆 3.2 按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。 3.3 各种型号的铸铁柱型散热器组对： 3.3.1 组对前要备有散热器组对架子或根据散热器规格用100×100 木方平放在地上，楔四个铁桩用铅丝将木方绑牢加固，做成临时组对架。 3.3.2 组对密封垫采用石棉橡胶垫片，其厚度不超过 1.5m m ，用机油随用随浸。 3.3.3 将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放。 3.3.4 按统计表的数...
