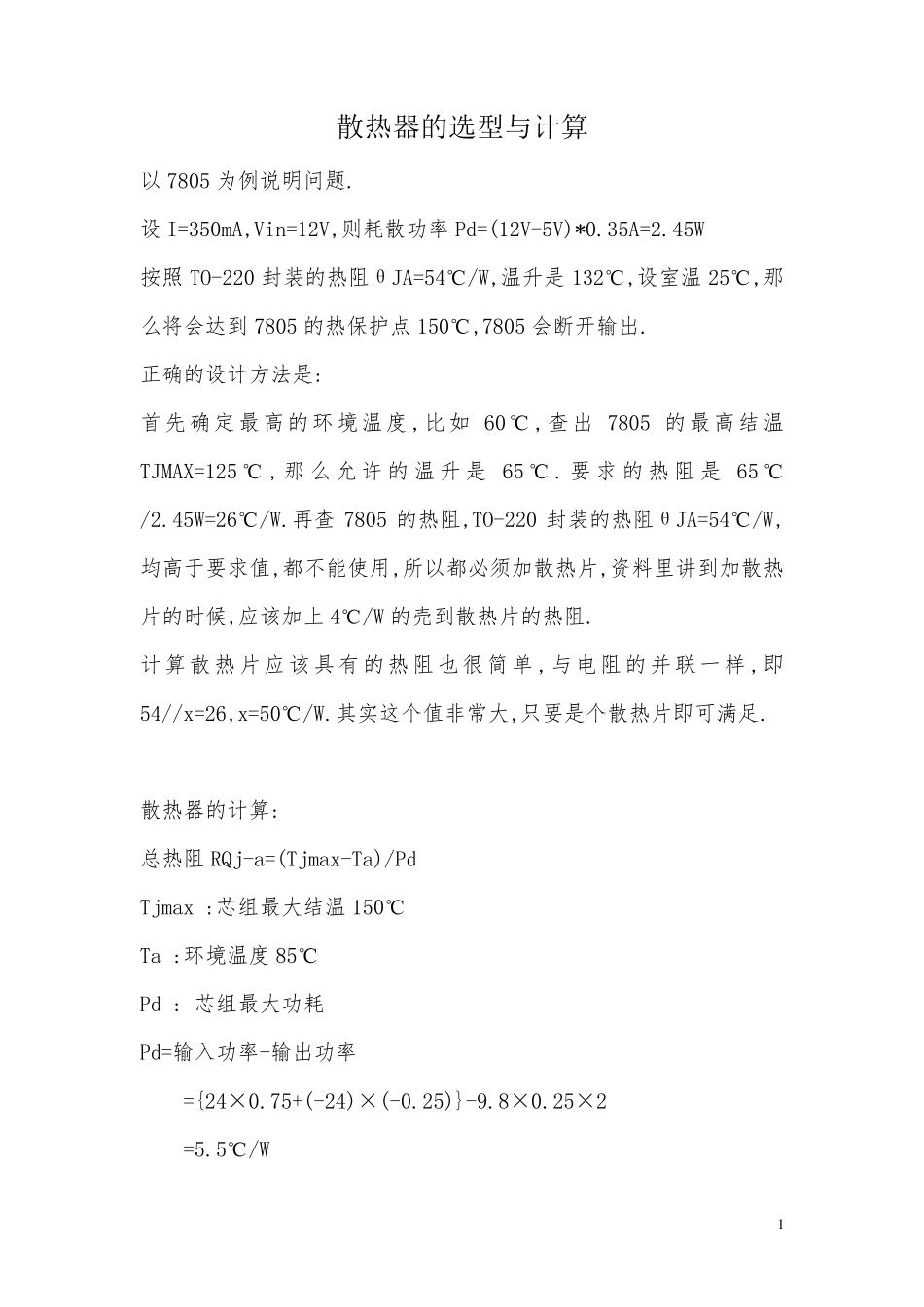

散热器的选型与计算..

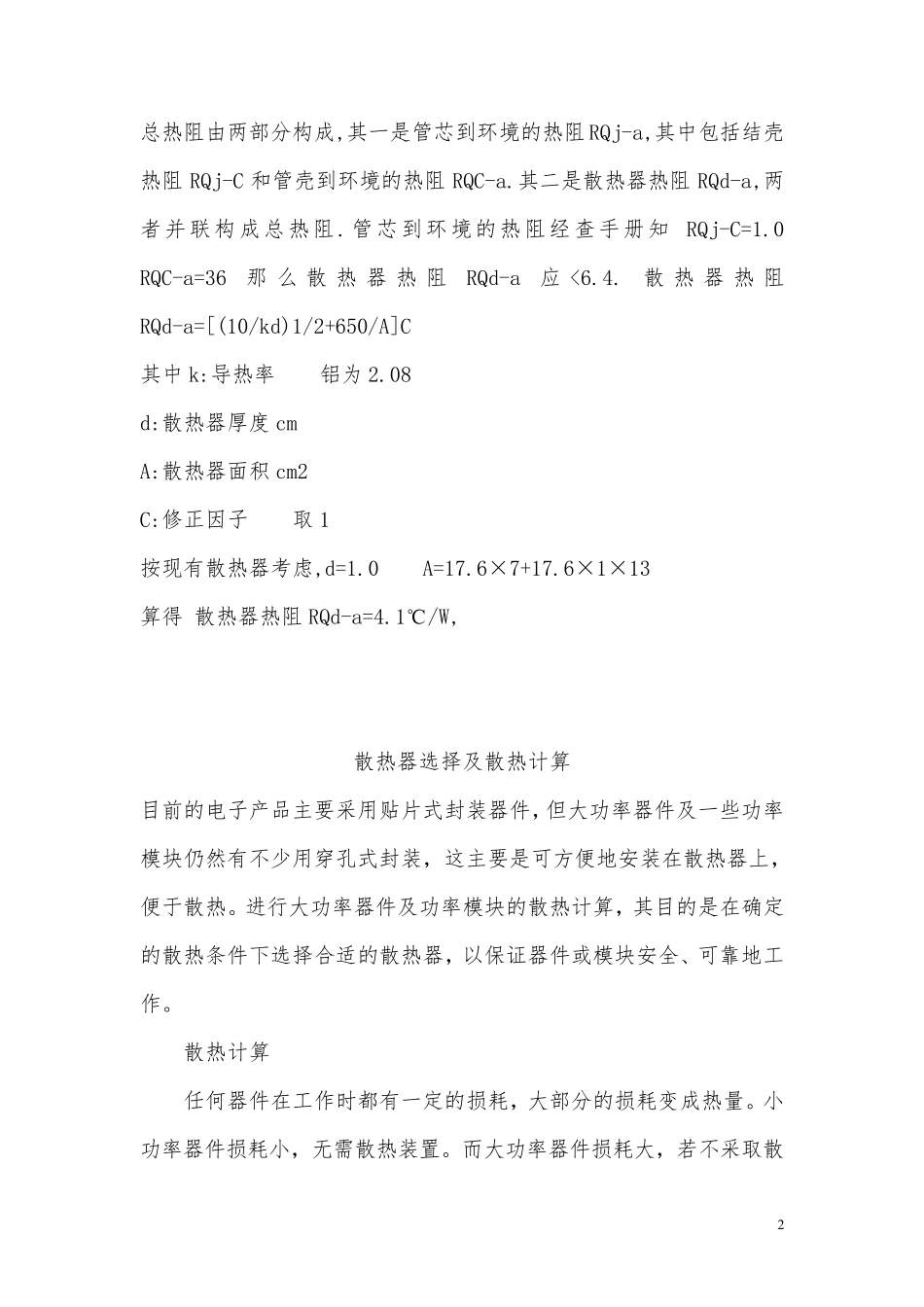

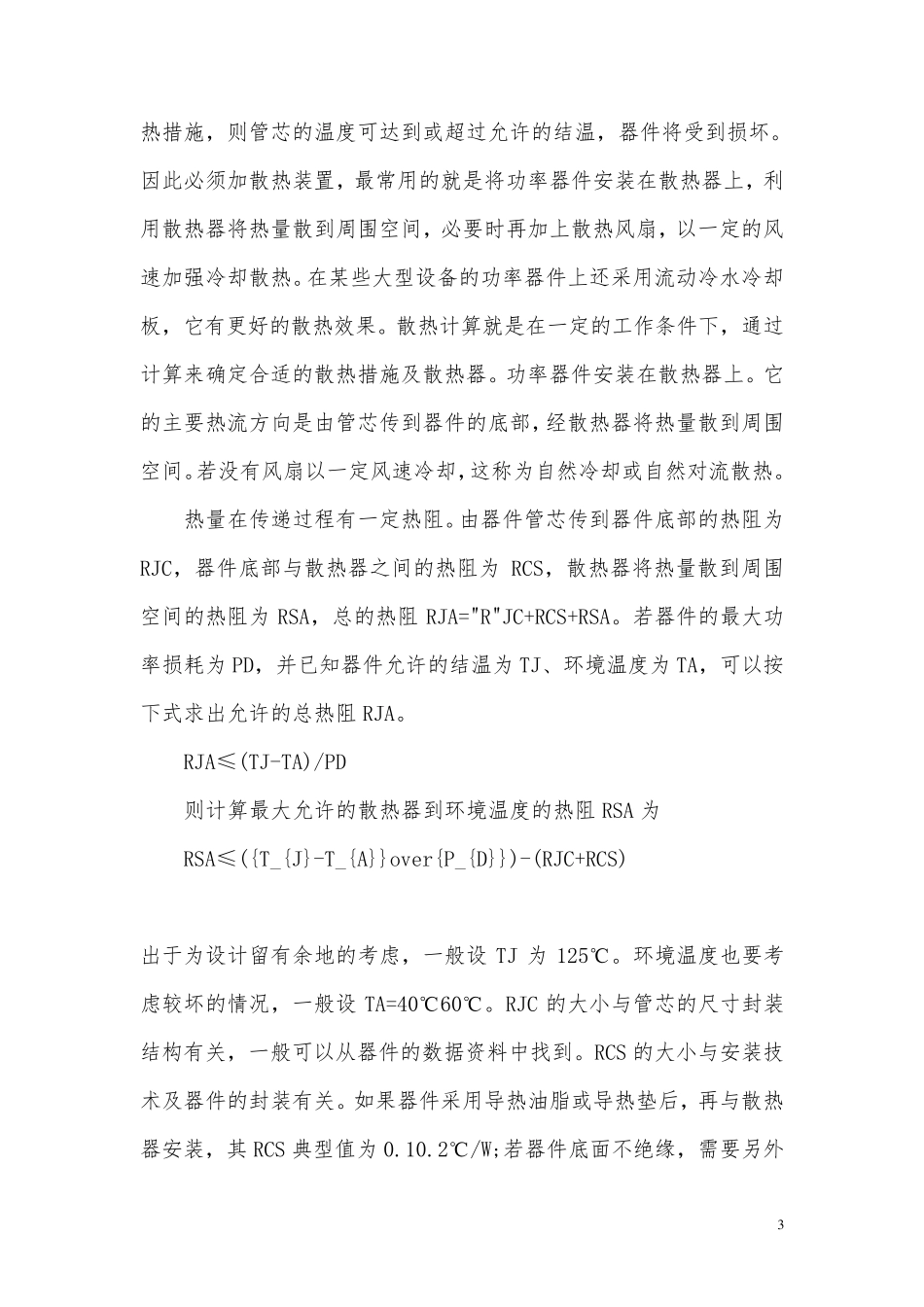

1 散热器的选型与计算 以7805 为例说明问题. 设I=350mA,Vin=12V,则耗散功率Pd=(12V-5V)*0.35A=2.45W 按照TO-220 封装的热阻θJA=54℃/W,温升是132℃,设室温25℃,那么将会达到7805 的热保护点150℃,7805 会断开输出. 正确的设计方法是: 首先确定最高的环境温度,比如60℃,查出7805 的最高结温TJMAX=125 ℃, 那么允许的温升是65 ℃. 要求的热阻是65 ℃/2.45W=26℃/W.再查7805 的热阻,TO-220 封装的热阻θJA=54℃/W,均高于要求值,都不能使用,所以都必须加散热片,资料里讲到加散热片的时候,应该加上4℃/W 的壳到散热片的热阻. 计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54//x=26,x=50℃/W.其实这个值非常大,只要是个散热片即可满足. 散热器的计算: 总热阻RQj-a=(Tjmax-Ta)/Pd Tjmax :芯组最大结温150℃ Ta :环境温度85℃ Pd : 芯组最大功耗 Pd=输入功率-输出功率 ={24×0.75+(-24)×(-0.25)}-9.8×0.25×2 =5.5℃/W 2 总热阻由两部分构成,其一是管芯到环境的热阻RQj-a,其中包括结壳热阻RQj-C 和管壳到环境的热阻RQC-a.其二是散热器热阻RQd-a,两者并联构成总热阻.管芯到环境的热阻经查手册知 RQj-C=1.0 RQC-a=36 那么散热器热阻RQd-a应<6.4. 散热器热阻RQd-a=[(10/kd)1/2+650/A]C 其中k:导热率 铝为2.08 d:散热器厚度cm A:散热器面积cm2 C:修正因子 取1 按现有散热器考虑,d=1.0 A=17.6×7+17.6×1×13 算得 散热器热阻RQd-a=4.1℃/W, 散热器选择及散热计算 目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。进行大功率器件及功率模块的散热计算，其目的是在确定的散热条件下选择合适的散热器，以保证器件或模块安全、可靠地工 作。 散热计算 任何器件在工作时都有一定的损耗，大部分的损耗变成热量。小功率器件损耗小，无需散热装置。而大功率器件损耗大，若不采取散 3 热 措 施 ， 则 管 芯 的 温 度 可 达 到 或 超 过 允 许 的 结 温 ， 器 件 将 受 到 损 坏 。因 此 必 须 加 散 热 装 置 ， 最 常 用 的 就 是 将 功 率 器 件 安 装 在 散 热 器 上 ， 利用 散 热 器 将 热 量 散 到 周 围 空 间 ， 必 要 时 再 加 上 散 热 风 扇 ， 以 一 定 的 风速 加 强 冷 却 散 热 。 在 某...
