激光打印机培训教程VIP免费

激光打印机培训教程_第1页
1/46
激光打印机培训教程_第2页
2/46
激光打印机培训教程_第3页
3/46

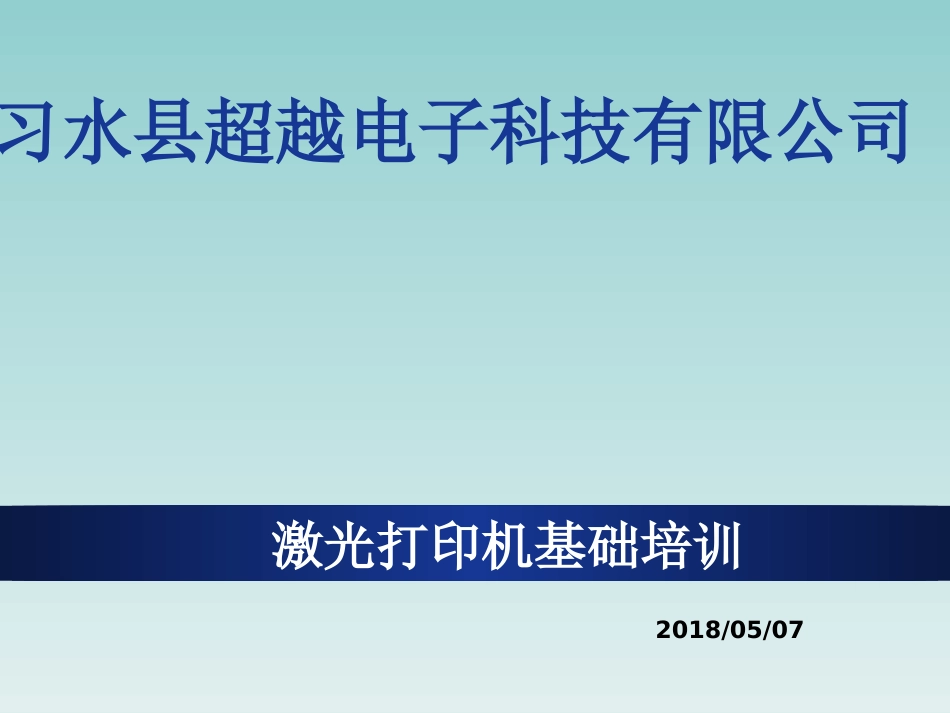

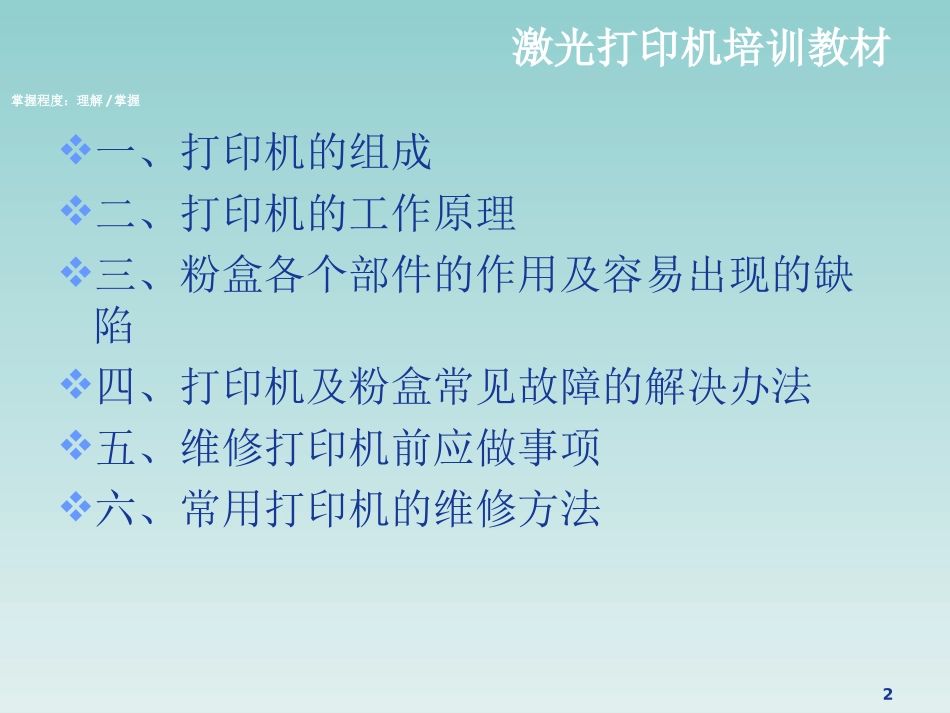

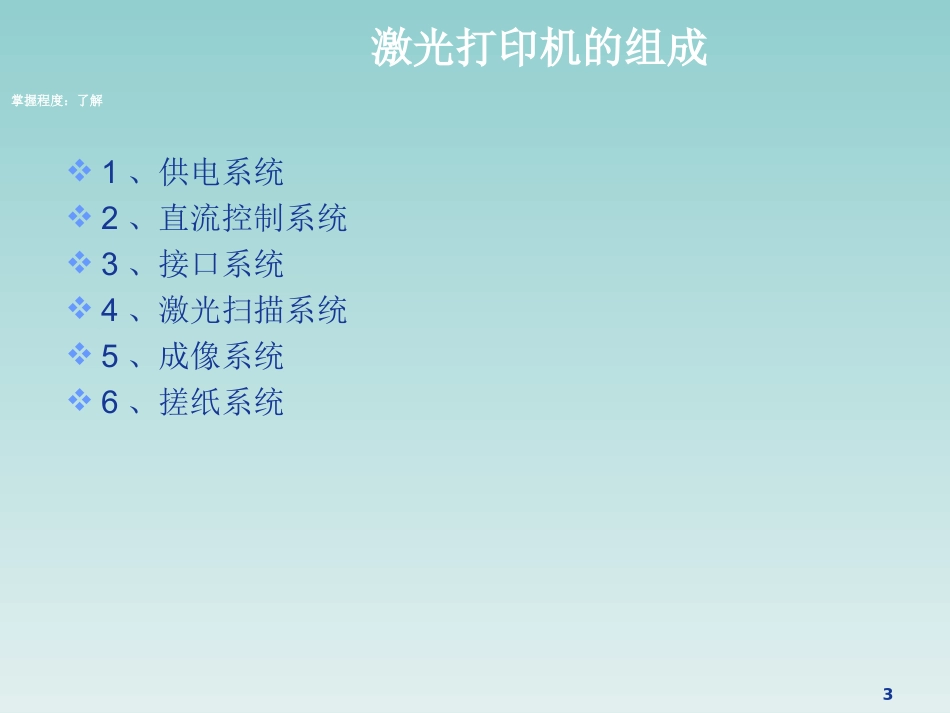

2018/05/07激光打印机基础培训习水县超越电子科技有限公司激光打印机培训教材一、打印机的组成二、打印机的工作原理三、粉盒各个部件的作用及容易出现的缺陷四、打印机及粉盒常见故障的解决办法五、维修打印机前应做事项六、常用打印机的维修方法2掌握程度:理解/掌握3掌握程度:了解激光打印机的组成1、供电系统2、直流控制系统3、接口系统4、激光扫描系统5、成像系统6、搓纸系统4掌握程度:了解1.1供电系统PowerSystem(供电系统)供电系统作用于其它5个系统,根据需要,输入的交流电被调控为高压、低压、直流电。高压电一般作用于成像系统。很多打印机的高压板、电源板以及DC控制板被集成在一起。低压电主要用来驱动各个引擎马达,其电压根据需要而定。直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等5掌握程度:了解1.2直流控制系统DCControllerSystem(直流控制系统)直流控制系统主要用来协调和控制打印机的各系统之间的工作:从接口系统接收数据,驱动控制激光扫描单元、测试传感器、控制交直流电的分布,过压/欠流保护、节能模式、控制高压电的分布等。其电路构成比其它5个系统都复杂.6掌握程度:了解1.3接口系统FormatterSystem(接口系统)接口系统是打印机和计算机连接的桥梁,它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式,并传递给DC板,来控制整个打印机的运作.7掌握程度:了解1.4激光扫描系统Laser/ScannerSystem(激光扫描系统)激光扫描系统的主要作用是产生激光束,在OPC(感光鼓)表面曝光,形成电子潜象。激光扫描系统主要有三个部分:多边形旋转马达、发光控制电路、透镜组。旋转马达主要通过高速旋转的多棱角镜面,把激光束通过透镜折射到OPC表面。发光控制电路主要是产生调控过的激光束,透镜组主要通过发散,聚合功能把光线折射OPC表面。请看示意图8掌握程度:了解1.5成像系统ImageFormationSystem(成像系统)成像系统的工作过程大至上分为两个过程:前期的准备工作,后期的定影成形工作.前期的准备工作和后期的定影就相当于打印机的工作原理.9掌握程度:了解1.6搓纸系统搓纸系统主要由进纸系统和出纸系统构成。打印纸在整个输纸路中的走动都是有严格的时间范围,超出了这个时间范围,打印机就会报卡纸。而对具体位置的监控则是通过一系列的传感器监测完成的。目前激光打印机中的传感器大部分是光敏二极管元件构成的。10掌握程度:掌握打印机的成像过程一、充电二、曝光三、显影四、转印五、定影六、清洁七、消电10掌握程度:掌握打印机的成像过程下压力辊纸张出粉刀(DB)碳粉(TONER)搅拌棒激光充电辊(PCR)上定影辊感光鼓(OPC)转印辊清洁刮片磁辊(MR)清洁刮刀(WB)鼓保护罩opc11掌握程度:掌握打印机的成像过程电子充电1激光照射2清洁6转印4加热定影5显影3感光鼓清洁部件碳粉显影套筒显影部件清洁刮板充电辊转印辊加热单元纸张12掌握程度:掌握2.1充电粉盒的充电辊通过与机器的电晕丝接触,机器在接到要打印信息时,充电辊给旋转中的感光鼓表面布上一层均匀的负电荷。13掌握程度:掌握2.2曝光携带数字信号的激表面,接受激光照射的部位变为导体,静电荷消失,未经激光照射的地方保持原来的电荷,这样鼓的表面就形成了静电潜像。14掌握程度:掌握2.3显影感光鼓上有了静电潜像,还需要通过碳粉加以还原成图象。磁辊通磁性将一定量的碳粉吸附在表面,在出粉刀的控制下,在磁辊表面形成一特定厚度的均匀碳粉层,再充上负电,使碳粉颗粒带上负电荷。这样,带了负电的碳粉颗粒会在电场的作用下,根据同性相斥、异性相吸的原理,吸附在感光鼓上显正电的区域,从而使图像变的清晰可见。15掌握程度:掌握2.4转印携带碳粉图像的鼓转动,并与同样速度的纸相遇。转印辊给纸背面施以正的电压,使带负电的碳粉被吸引到纸上。16掌握程度:掌握2.5定影携带碳粉图像的纸进入定影组件,定影组件由一个加热辊和一个压力辊组成。纸张经过组件,在热和压力的作用下,碳粉粒子经过高温把碳粉熔进纸纤维中,最终形成我们所看到的打印稿。17掌握程度:掌握2.6清洁由于鼓表面的碳粉...
