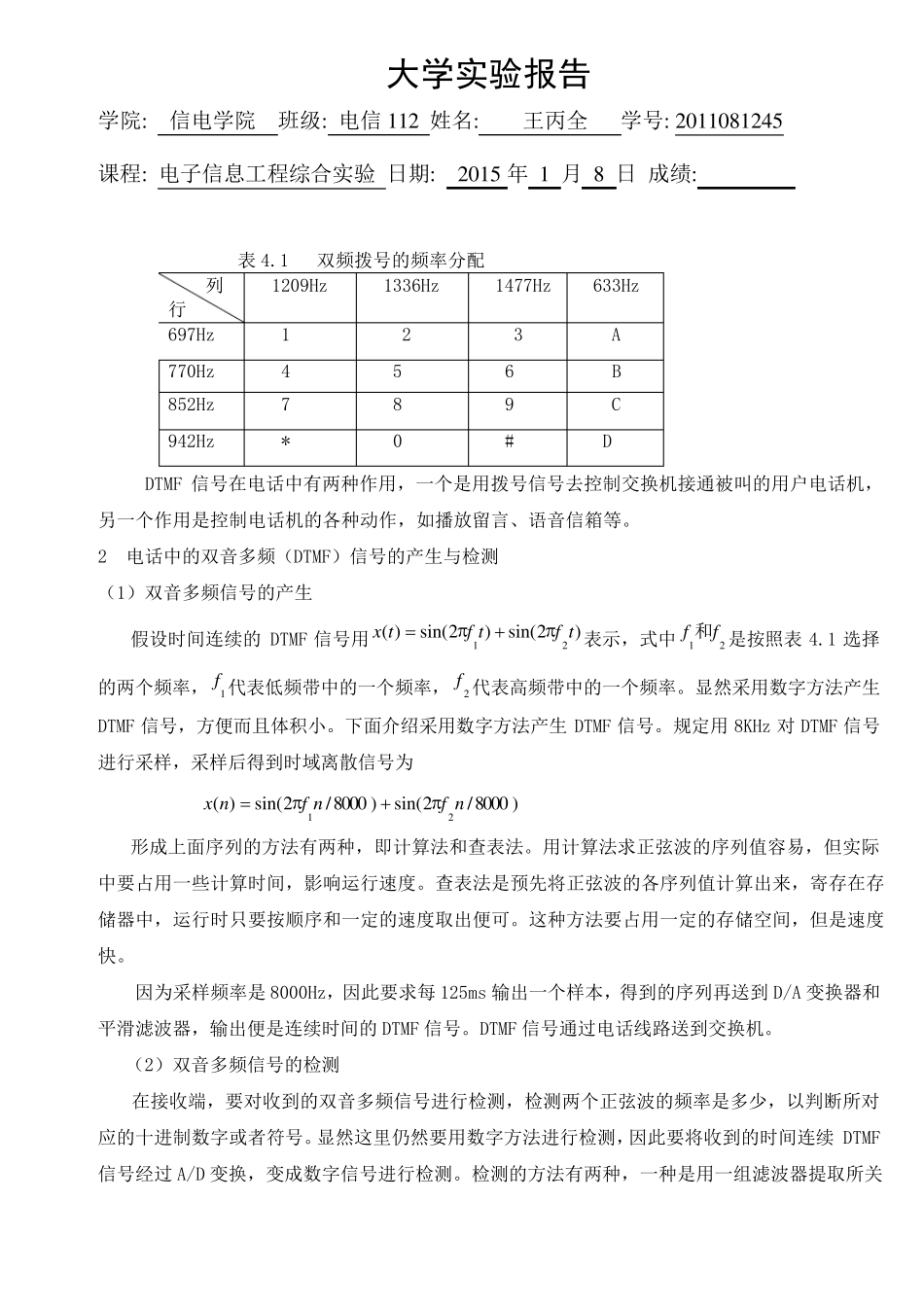

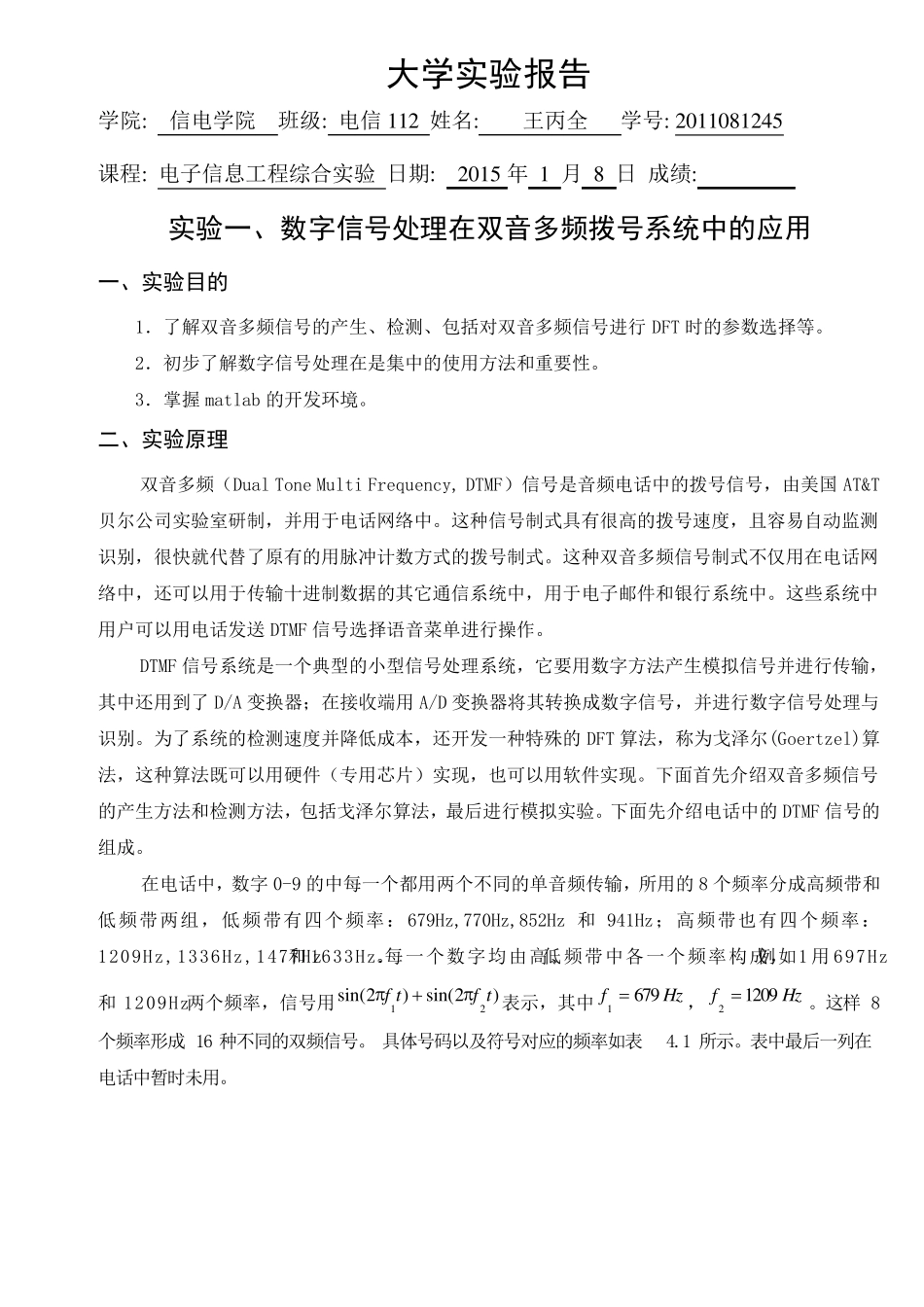

大学实验报告 学院: 信电学院 班级: 电信112 姓名: 王丙全 学号: 2011081245 课程: 电子信息工程综合实验 日期: 2015 年 1 月 8 日 成绩: 实验一、数字信号处理在双音多频拨号系统中的应用 一、实验目的 1．了解双音多频信号的产生、检测、包括对双音多频信号进行 DFT 时的参数选择等。 2．初步了解数字信号处理在是集中的使用方法和重要性。 3．掌握 matlab 的开发环境。 二、实验原理 双音多频（Dual Tone Multi Frequency, DTMF）信号是音频电话中的拨号信号，由美国 AT&T贝尔公司实验室研制，并用于电话网络中。这种信号制式具有很高的拨号速度，且容易自动监测识别，很快就代替了原有的用脉冲计数方式的拨号制式。这种双音多频信号制式不仅用在电话网络中，还可以用于传输十进制数据的其它通信系统中，用于电子邮件和银行系统中。这些系统中用户可以用电话发送DTMF 信号选择语音菜单进行操作。 DTMF 信号系统是一个典型的小型信号处理系统，它要用数字方法产生模拟信号并进行传输，其中还用到了D/A 变换器；在接收端用 A/D 变换器将其转 换成数字信号，并进行数字信号处理与识别。为 了系统的检测速度并降 低 成本 ，还开发一种特 殊 的DFT 算 法，称 为 戈 泽 尔(Goertzel)算法，这种算 法既 可以用硬 件（专 用芯 片 ）实现 ，也 可以用软 件实现 。下 面 首 先 介 绍 双音多频信号的产生方法和检测方法，包括戈 泽 尔算 法，最 后 进行模拟实验。下 面 先 介 绍 电话中的DTMF 信号的组 成。 在电话中，数字 0-9 的中每 一个都 用两 个不同 的单音频传输，所 用的8 个频率 分 成高频带 和低 频带 两 组 ，低 频带 有四 个频率 ： 679Hz,770Hz,852Hz 和 941Hz；高频带 也 有四 个频率 ：1209Hz,1336Hz,1477Hz和 1633Hz.。每 一个数字均 由高、低 频带 中各 一个频率 构 成，例 如 1 用 697Hz和 1209Hz两 个频率 ，信号用)2sin()2sin(21tftf表 示 ，其中Hzf6791 ，Hzf12092 。这样8个频率 形 成16 种不同 的双频信号。 具体 号码 以及 符 号对应 的频率 如 表4.1 所 示 。表 中最 后 一列 在电话中暂 时未 用。 大学实验报告 学院: 信电学院 班级: 电信112 姓名: 王丙全 学号: 2011081245 课程: 电子信息工程综合实验 日期: 2015 年 1 月 8 日 成绩: ...
